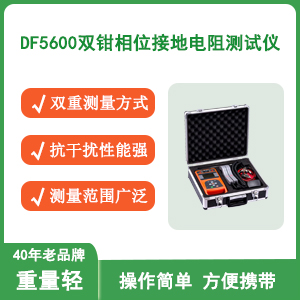

DF5600双钳多功能接地电阻测试仪

概  述

优良的接地系统是电力、电信、电气设备安全可靠运行的重要保证。接地电阻大小是接地系统品质优劣的评判依据。精确、快速、简捷、可靠的接地电阻测量方法，已成为防雷接地领域内技术进步的迫切需要。DF5600双钳多功能接地电阻测试仪适用于电信、电力、气象、机房、电力配电线路、铁塔输电线路、加油站、工厂接地网、避雷针等。

该仪器除了具有传统打辅助地极测接地电阻的功能外，还具备了无辅助地极测量的独特功能，改变了测试接地电阻传统的测量原理和手段：采用双钳口非接触测量技术无需打辅助地极，也无需将接地体与负载隔离，实现了在线测量。在单点接地系统、干扰性强等条件下，可以采用打辅助地极的测量方式进行测量。

主要特点

1．双钳法/地桩法双重测量方式：

   适合任意接地场所，多点或单点接地，都可正常测试；

2．抗干扰能力强：

   自产生高频电流，从而过滤市电中50Hz、100Hz等谐波干扰电流，即使在500KV变电站环境下，也能精确测量；

3．测量范围广、分辨率高：

   量程从0.01Ω～1000Ω，分辨率0.01Ω，对0.7Ω以下接地电阻，也能准确测量；

4．大钳口设计：

   钳口直径50mm（标准配置），满足用扁铁/钢作接地引线的情况，特殊钳口尺寸可按客户要求定制；

5．大容量数据存储：

   可储存200组测量数据；

6．操作简单，单人作业：

   全中文操作界面、体积小、重量轻，防爆便携箱，野外测量携带方便。

 主要技术指标

1．接地电阻测量范围：

双钳法：0.01Ω~1000Ω

地桩法：0.01Ω~1000Ω

2．误差:

双钳法：±2%±2个字

地桩法：±1.5%±2个字

3．最小分辨率：0.01Ω

4．钳口尺寸：Φ50mm　

5．存储容量：200组数据

6．工作温度：0ºC ~ + 50°C

7．电源：8节5号镍氢充电电池或普通AA电池

8．重量：0.8KG(含电池)

9．尺寸：265mm×130mm×65mm
