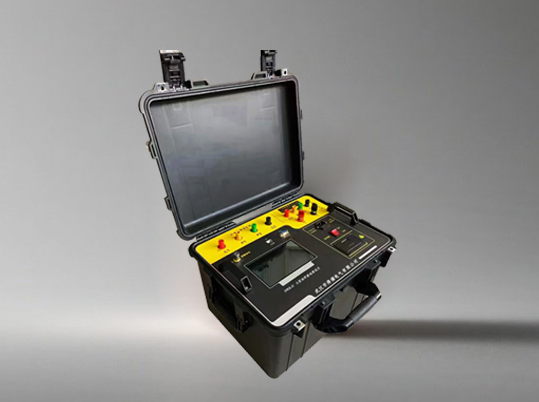

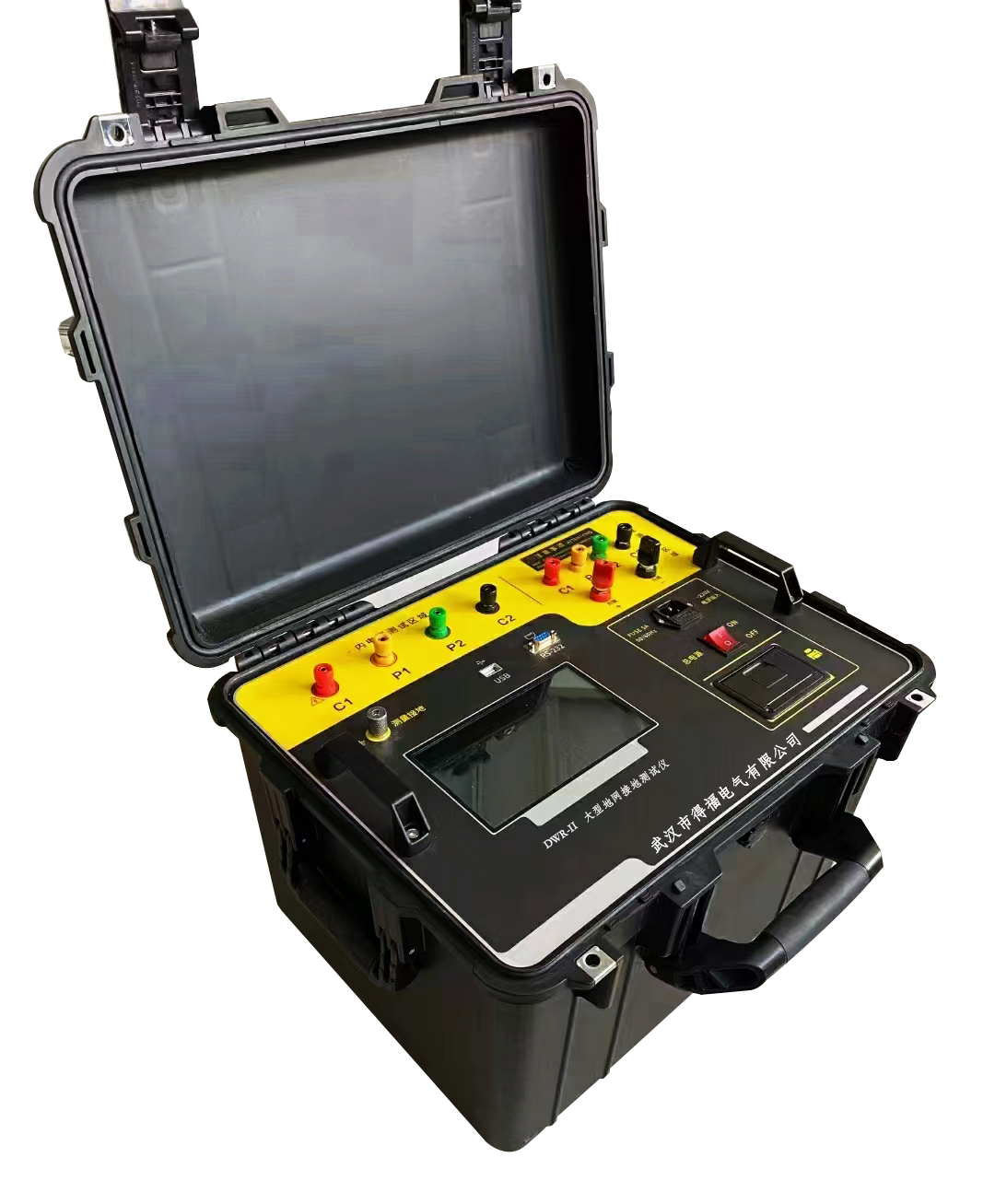

DWR大地网接地电阻测试仪

性能特点

1、测量的工频等效性好。测试电流波形为正弦波，频率仅与工频相差为5Hz，使用45Hz 和55Hz 两种频率进行测量。

2、抗干扰能力强。本仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。

3、精度高。基本误差仅0.005Ω，可用来测量接地阻抗很小的大地网。

4、功能强大。可测量电流桩，电压桩，接地电阻，跨步电压（选配），接触电压。

5、操作简单。全中文菜单式操作，直接显示出测量结果。

6、布线劳动量小，无需大电流线。

技术指标

接地阻抗技术指标

1、测量范围：0～200Ω（含电流桩阻抗）

2、分 辨 率：0.001Ω

3、测量误差：±（读数×1％+0.005Ω）

4、最大输出电压：AC 400V (45Hz、55Hz，双频，正弦波)

5、最大输出电流：AC 5A (负载为5Ω～80Ω输出5A，小于5Ω输出2A)

6、电流输出档位：5/4.5/4/3.5/3/2.5/2/1.5/1A，每0.5A一档，共9档。

7、抗干扰能力：抗工频50Hz电压10V

8、测量线要求：电流线铜芯截面积≥1.5mm²

电压线铜芯截面积≥1.0mm²

9、供电电源：AC 220V±10％，50Hz

10、长宽高（mm）：295×340×310

11、仪器重量：30kg

土壤电阻率技术指标

1、测量范围：0~1000Ω·m（欧姆·米）

2、测量精度s：±2%

3、分辨率：0.01Ω·m
