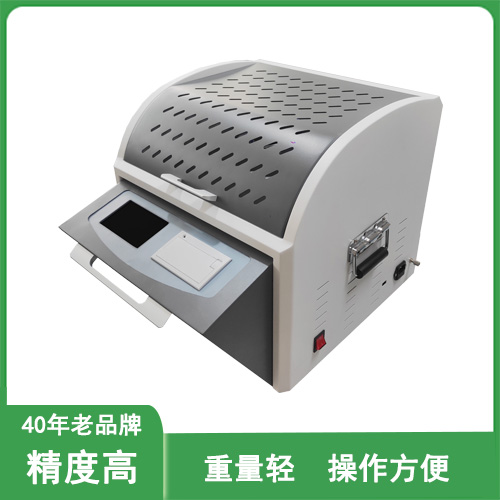

绝缘油介质损耗测试仪

概述

在电力系统及厂矿、企业都有大量的电气设备，其内部绝缘大部分是充油绝缘的。在电力设备绝缘性预防试验中，要求对电力设备的绝缘油的参数进行定期测量，绝缘油介质损耗因数及电阻率的测量是其中重要的一项，长期以来，大都采用电桥法测量，操作繁琐，测量精度收到很多因素影响。随着电子技术的发展及电力行业对体积小、重量轻、操作方便、测量迅速、精度高等方面的要求，我公司参考国内外相关仪器研制出了在国内较为领先的***绝缘油介质损耗因数及直流电阻率测试仪。该仪器根据GB/T5654及相关标准设计制造，采用微机控制，使用方便，测量精度高，测试效率高，极大的减少了试验人员的劳动强度。

功能简介

1.***绝缘油介质损耗因数及电阻率测试仪为一体式结构，采用微型单片机控制，根据不同型号或设置完成电极杯加热、温度控制、电压调整、自动测试、数据打印、自动排油等功能；

2.***绝缘油介质损耗因数及电阻率测试仪采用800×480点大屏幕彩色触摸屏液晶显示器，热敏打印机，中英文显示界面，操作简单；

3.采用标准SF6标准电容作为内部标准，受空气湿度影响小；

4.具有过压、过流、限温、限位等保护功能；

5.采用中频感应加热方式，实现短时间内均匀加热电极杯；

6.通过置于电极杯内的温度探头测试内电极的温度；

7.测量结果准确可靠，重复性好。

主要技术参数

交流测试电压范围：0～2000VAC  50Hz

测试温度范围：室温～125℃

介损测试范围：0.00001～1

测  量 精 度：±（示值×0.5%+0.0001）

相对介电常数：±（示值×0.5%+0.1）

电阻率分辨率：0.001MΩ·m

电阻率测量范围：25MΩ·m～20TΩ·m

功          率：500W

外  形  尺  寸：420mm*420mm*400mm

使用条件

电  源  电  压：AC220V±22V

环  境  温  度：0℃～40℃

环境相对湿度：小于等于75%
