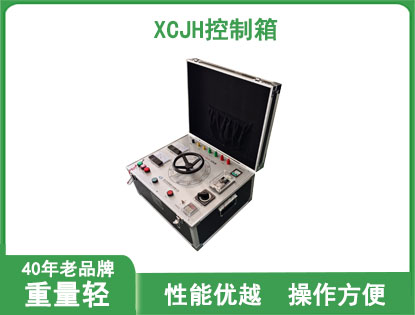

XCJH控制箱

一、概述

本产品是轻型高压试验变压器的配套设备。其性能优越，功能多，体积小，重量轻，具有使用可靠，外观美观，操作维修方便等特点。

二、结构及面板布置示意图

本设备为箱式结构，箱体为铝合金机箱，所有电器元件均装在骨架上，面板上有电源连接电缆，便于安装和维修。

本报警装置电路简单，性能可靠，具有计时、声光同步报警功能。

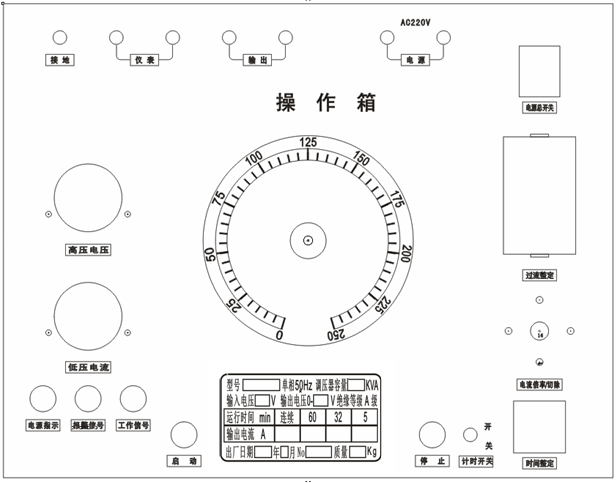

面板元件布置如下、原理图附后。

三、使用条件

1. 温    度：0℃～40℃

2. 海拔高度：<1000m

3. 相对温度：<85%

4. 工作场所应无严重影响绝缘的气体、蒸汽、化学性尘埃及其它爆炸性和浸蚀性介质
