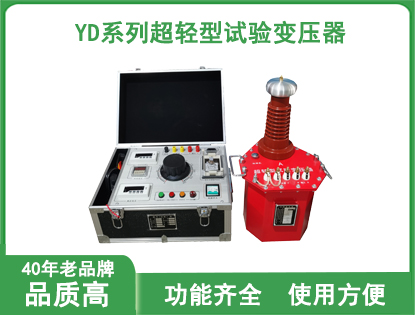

YD系列超轻型试验变压器

一、 概述

YD系列轻型油浸式试验变压器是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的。轻型交直流高压试验变压器是在YDJ系列试验变压器的基础上按照国家标准《ZBK-41006-89》经过改进后而生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。

二、 产品型号含义

三、 产品结构

1—短路杆D      2—均压球          3—高压套管           4—变压器提手

5—油阀      6、7—次压输入a、x    8、9—测量端子E、F   10—变压器外壳接地端

11—高压尾X     12—高压输出A     13—高压硅堆         14—变压器油

15—铁芯     16—次低压绕组          17—测量绕组         18—二次高压绕组

YD系列轻型油浸式试验变压器采用单框芯式铁芯结构。初级绕组饶在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角形结构，整体外形显得美观大方。其外部结构图见图1，内部结构图见图2。
