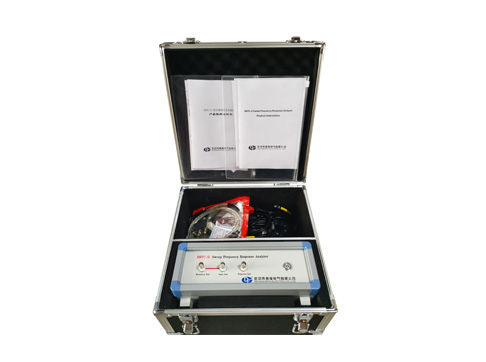

绕组变形测试仪

武汉得福电气有限公司是一家专业从事高压电力试验设备的研发、设计、生产、销售、售后集于一体的公司.旗下主营设备有试验变压器,工频耐压试验装置,电缆故障测试仪,直流电阻测试仪,直流高压发生器等...

咨询电话：15271857148

微信： 15271857148邮箱：289758599@qq.com

产品详情

一主要特点

无损检测：无需吊罩拆装，通过扫频法测量幅频响应，准确诊断66kV及以上变压器绕组的扭曲、鼓包、移位等变形。

高效快速：单个绕组测量仅需1-2分钟。

高精度高稳定：频率精度达0.005%，采用数字化频率合成，稳定性强。

高安全性：5000V电压隔离，充分保护测试电脑。

智能分析：支持9条曲线同屏显示，自动计算参数并诊断变形，给出参考结论。

标准合规：符合DL/T911-2016及IEC60076-18标准。

平台兼容：支持Windows 2000至Windows 11系统。

数据管理：采用数据库存储，管理简洁；支持数据自动存盘，一键生成Word或JPG格式报告。

操作简便：智能化软件设计，连线后一键完成测量；界面简洁，菜单逐步引导，操作流畅。

二主要技术指标

测量速度：单相绕组1分钟-2分钟

输出电压：Vpp-20V测试过程中自动调整

输出阻抗：50Ω

输入阻抗：1MΩ（响应通道内置50Ω匹配电阻）

扫频范围：100Hz－2MHz（可以拓展到100Hz－10MHz）

频率精度：0.005%

扫频方式：线性或对数，扫频和点数可任意设置

曲线显示：幅频曲线

测量动态范围宽：－120dB～20dB

供电电压：AC220V±10%

仪器具有示波功能，方便实时监测测试情况。
