高压电测试是电力系统运行维护、高压设备研发及绝缘性能评估中的关键技术环节。随着电力系统电压等级的不断提高，对高压测试方法的准确性和可靠性提出了更高要求。本文旨在系统梳理当前主流的交流高压测试方法，分析其技术特点，为相关领域的测试工作提供方法学参考。

1. 直接测量法

1.1 原理与实现

直接测量法采用高精度高压测量仪器直接接入被测回路，通过电磁感应或电容耦合原理实现电压测量。典型代表为精密电压互感器（PT），其利用电磁感应原理，将一次侧高压按比例转换为二次侧低压信号。

2.1 技术特点

• 测量范围：通常适用于10kV-800kV交流系统

• 准确度等级：0.1级至0.5级

• 频率响应：50/60Hz工频最佳，高频特性受限

• 优点：测量精度高，稳定性好

• 局限性：体积较大，安装要求高

2. 分压器法

2.1 电阻分压器

电阻分压器由高压臂电阻和低压臂电阻串联构成，通过电阻分压原理实现电压测量。关键技术在于高稳定性电阻材料的选用和温度补偿设计。

技术参数：

• 分压比精度：±0.5%-±1%

• 响应时间：<100ns

• 适用电压：最高可达1500kV

2.2 电容分压器

电容分压器利用电容分压原理，特别适用于高频高压测量。其核心部件为高压标准电容器，要求具有低损耗、高稳定性的特点。

性能比较：

3. 球隙测量法

3.1 标准球隙装置

根据IEC 60052标准，球隙法是通过测量已知间距的球电极间放电电压来确定高压值的方法。该方法被认为是高压测量的原始基准。

关键参数：

• 球径范围：5cm-200cm

• 测量不确定度：±3%

• 适用电压：50kV-2500kV

3.2 影响因素分析

• 大气条件修正：需按标准进行气压、温度、湿度修正

• 球面光洁度：Ra≤0.8μm

• 安装误差：轴线偏差应<2°

4. 静电电压表法

4.1 工作原理

基于静电力平衡原理，通过测量电极间静电力反推电压值。典型结构包括固定电极和可动电极组成的力平衡系统。

4.2 技术特性

• 输入阻抗：>10¹⁵Ω

• 频率范围：DC-1MHz

• 测量不确定度：±0.5%

• 优点：几乎不消耗功率，无负载效应

5. 数字化测量技术

5.1 光学电压传感器

基于Pockels效应或逆压电效应，通过光信号传输实现高压测量。具有抗电磁干扰、绝缘结构简单等优势。

5.2 电子式测量系统

由传感器、信号调理电路、AD转换器和处理单元组成。关键技术包括：

• 高精度同步采样（误差<0.1°）

• 数字滤波算法

• 在线校准技术

6. 测量方法选择准则

7. 结论与展望

本文综述的交流高压测试方法各有其技术特点和适用范围。未来发展趋势体现在：

1. 光学传感技术的进一步实用化

2. 智能自校准系统的研发

3. 多参数融合测量技术的应用

4. 基于人工智能的测量数据分析

建议在实际应用中根据测量要求、环境条件和精度需求选择合适的方法组合，并定期进行量值溯源以保证测量可靠性。

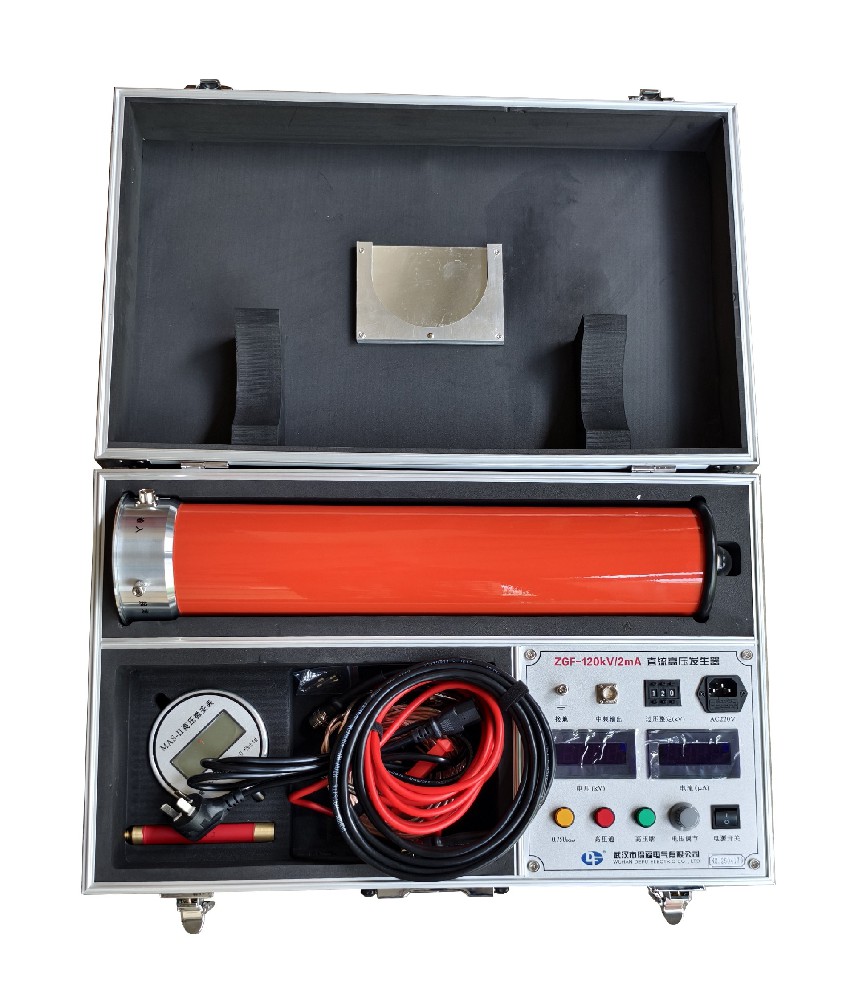

武汉得福电气生产的直流高压测试仪可提供市场95%的需求，详情可以拨打24小时热线电话联系我们：18971066145
