1. 定义与测量对象

• 绝缘电阻

• 定义：绝缘材料阻止电流泄漏的能力，反映绝缘性能的好坏。

• 测量对象：电气设备中不相连的导体之间（如相线与地线、绕组与外壳）或绝缘材料本身（如电缆绝缘层）。

• 典型场景：电机绕组对地绝缘、电缆线芯间的绝缘性能等。

• 直流电阻

• 定义：导体在直流电下的固有电阻，符合欧姆定律（$R=\frac{U}{I}$）。

• 测量对象：导体的本身电阻（如铜线、绕组电阻、PCB走线电阻）。

• 典型场景：变压器绕组电阻、电机线圈电阻、导线导通性测试。

2. 测量目的

• 绝缘电阻

• 检测绝缘材料是否老化、受潮或破损，确保安全（防止漏电或短路）。

• 高压设备（如电缆、变压器）投运前的必测项目。

• 直流电阻

• 验证导体电阻是否符合设计值（如绕组电阻是否平衡）、计算损耗（$I^{2}R$）或判断导通性（如接触不良）。

3. 测量方法与仪器

• 绝缘电阻

• 仪器：兆欧表（摇表）或绝缘电阻测试仪（如500V/1000V/2500V档位）。

• 方法：施加高压直流电（通常几百至几千伏），测量泄漏电流并计算电阻（单位：MΩ或GΩ）。

• 特点：高压测试，需断开被测设备与其他电路的连接。

• 直流电阻

• 仪器：万用表（低阻）、直流电桥或微欧计（高精度）。

• 方法：施加低压直流电（通常几伏），直接测量电阻（单位：Ω/mΩ/μΩ）。

• 特点：低电压测试，需排除接触电阻影响（如四线制测量法）。

4. 典型值范围

• 绝缘电阻：

• 合格标准通常 > 1MΩ（具体按设备规范，如电机绝缘电阻要求 ≥ 0.5MΩ，高压电缆可能要求 ≥ 100MΩ）。

• 直流电阻：

• 导体电阻值较小，如变压器绕组电阻可能为几欧姆，PCB走线电阻为毫欧级。

5. 常见应用对比

关键区别总结

• 绝缘电阻是评估绝缘性能（阻止电流泄漏），需高压测试，值越大越好。

• 直流电阻是测量导体本身电阻（导通能力），低压测试，值需符合设计预期。

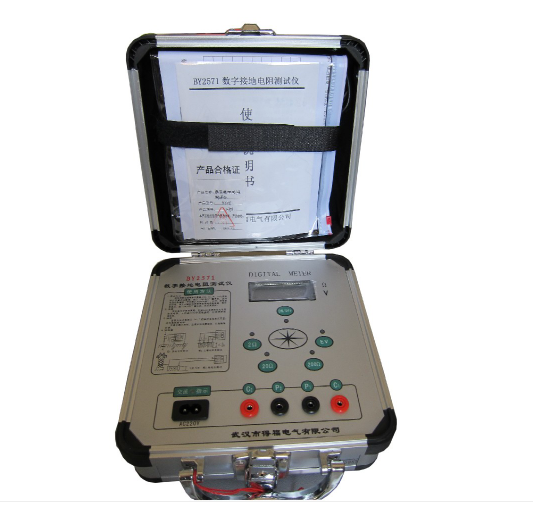

  数字式接地电阻测试仪选择武汉得福电气家的,售后有保障,性能高,数据稳定
