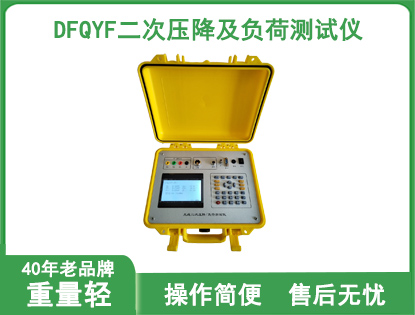

DFQYF二次压降及负荷测试仪

环境条件

——温度：－5°C～40°C

——相对湿度：<95%（25°C）——海拔高度：<2500m

——外界干扰：无特强震动、无特强电磁场

二次压降测试时仪器主要技术指标

1). 测量范围：比差：0.001%～19.99% 角差：0.01’ ～599’

2). 分 辨 率：比差：0.001%   角差：0.01’

3). 仪器基本误差

——DX=±(1%×X+1%×Y±2个字);

——DY=±(1%×X+1%×Y±2个字)。

2个字——仪器的量化误差

4). 电压表头准确度：0.5%

5). 工作范围

——电压：(50～120)V

6). 仪器指示动作值(提示错误)

——误差：比差大于20%或角差大于600’。

——电压：电压<2.0V。

PT二次负荷测试时仪器主要技术指标

1).  PT二次负荷测试

——导纳测量范围:0.1ms—50.0ms

——导纳测量准确度:

——二次电压（50V－120V）

DX=±(1%×X+1%×Y±2个字)

DY=±(1%×X+1%×Y±2个字) 2个字——仪器的量化误差

注意：测量值在0.2mS以下时，测试电压应保持在50V以上，同时注意钳表的穿心导线保持居中。此时仪器量化误差为5个字

2). 电压表头：0.5%

 CT二次负荷测试时仪器主要技术指标

——阻抗测量范围：0.1Ω—50.0Ω

——阻抗测量准确度：

DX=±(1%×X+1%×Y±2个字)

DY=±(1%×X+1%×Y±2个字)

2个字——仪器的量化误差

电流表头：1%
