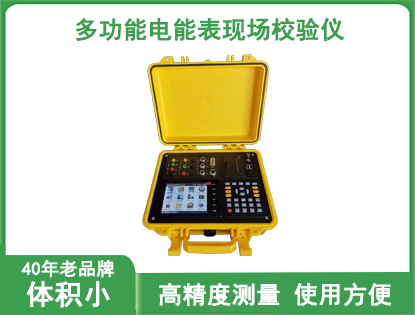

DFJYM-3型多功能电能表现场校验仪

主要功能和特点

1、三相电流、电压、有功功率、无功功率、功率因数、角度、频率等电参数的高精度测量。

2、三相有功和无功感应式、电子式电能表以及其它多种电工仪表的现场校验。

3、计量装置综合误差的现场校验。

4、电压输入0-400V自动切换量程，确保测量精度。

5、电流输入有端子和钳表两种方式可选，最大可测电流500A。

6、六角图实时显示，接线错误瞬间识别，窃电行为尽在掌握。

7、CT变比高精度测量。

8、存贮200块被校表的测量数据轻松完成。

9、可配微机，通过RS232串行口对设备内的数据进行管理，真正实现无纸化办公。

10、大屏幕液晶中文菜单显示,一目了然，方便操作。

11、可通过电源插座(AC220V)供电也可直接从电网取电(AC80-400V)工作，充分考虑现场使用条件。

12、可配备三相精密测试电源，作为三相检定装置使用。

13、极强的现场负荷适应能力，工作稳定可靠。

14、体积小，重量轻，外观精美，便于携带。

技  术  指  标

1、电能测量：0.1级，0.2级

2、交流电压测量：（0V-400V）0.1级，0.2级

3、交流电流测量： 0.1级，0.2级

4、有功功率：0.2级,0.3级

5、无功功率：0.3级,0.5级

6、频率测量：45Hz-65Hz (±0.05Hz)

7、角度测量：0°-360°(±0.3°)

8、脉冲常数：低频FL=3600P∕kw·h

             高频FH=3.6×10⁷P∕kw·h

9、工作电源：外部供电：AC220V±10%或Ua供电：AC80-400V

10、整机功耗：10VA

11、工作温度：-10℃—50℃

12、相对湿度：40%—90%

13、预热时间：约10分钟

14、重    量：5Kg

15、体    积：457×287×170mm³
