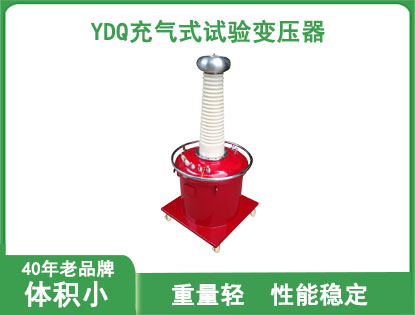

YDQ充气式试验变压器

一、概述试验变压器是电力设备检测及预防性试验所必备的试验设备。随着我国电力工业的发展，对试验变压器的电压等级要求也越来越高，而传统的油浸式试验变压器，无论在体积上...

全国热线18971066145

详情介绍

一、概述

试验变压器是电力设备检测及预防性试验所必备的试验设备。随着我国电力工业的发展，对试验变压器的电压等级要求也越来越高，而传统的油浸式试验变压器，无论在体积上和重量上还是在性能上都越来越不能满足现场工作的要求。

随着我国基础科学研究的进步，新材料、新工艺的应用，把新的介质六氟化硫气体推向了电力设备的应用领域。由于六氟化硫气体优良的绝缘性能和灭弧性能及不燃性，使得它作为新的绝缘介质得到广泛的应用。

我公司经过多年的努力，研究成功了充气式轻型试验变压器，本系列产品与传统的油浸式轻型试验变压器相比，重量上减轻了20％－60％（视电压及容量等级而定），而且无油污染，单台试验变压器的电压等级可达300KV。由于采用了新的生产工艺，产品的技术性能有较大的提高，特别适用于现场工作及频繁移动的工作条件下使用。

二、结构

1、YDQ系列产品其设计构思、材质选择及工艺流程都是全新的，因此不仅体积小、重量轻、外形美，而且各项技术指标都达到了<<JB3570－９８>>标准要求。

YDQ系列产品采用优质冷轧DQ－151取向硅钢片叠成多级圆柱框形铁芯，在特制的高强度绝缘筒上用QZ型导线直接连续绕制高压塔式线圈。外壳是圆柱形，内充入SF６气体。

2、YDQ（JZ）属交直流两用，产品与YDQ产品的不同在使用时将高压整流硅堆装在高压输出端，从而满足直流高压输出的要求。

三、YDQ型号含义

规格	容量 KVA	低压侧		高压侧		测量变化	6分钟温升℃	阻抗电压	空载电流	质量Kg
		电压V	电流A	电压KV	电流mA
		电压V	电流A	电压KV	电流mA
5/50	5	200	25	50	100	500	50	10％	<4％	40
10/50	10	200	50	50	200	500	50	10％	<4％	60
15/50	15	400	37.5	50	300	500	50	8％	<4％	70
20/50	20	400	50	50	400	500	50	8％	<4％	85
30/50	30	400	75	50	600	500	50	8％	<4％	100
50/50	50	400	125	50	1000	500	50	8％	<4％	120
5/100	5	200	25	100	50	1000	50	10％	<4％	50
10/100	10	200	50	100	100	1000	50	10％	<4％	65
15/100	15	400	37.5	100	150	1000	50	8％	<4％	85
20/100	20	400	50	100	200	1000	50	8％	<4％	100
30/100	30	400	75	100	300	1000	50	8％	<4％	110
50/100	50	400	125	100	500	1000	50	8％	<4％	125
10/150	10	200	50	100	66.7	1500	50	10％	<4％	90
15/150	15	400	37.5	150	100	1500	50	8％	<4％	100
20/150	30	400	50	150	133.3	1500	50	8％	<4％	110
30/150	30	400	75	150	200	1500	50	8％	<4％	125
50/150	50	400	125	150	333.3	1500	50	8％	<4％	140

四、技术指标及参数

1. 对各电压等级变压器的空载电流4～9% ，阻抗电压4～10%

2. 控制部分现有规格及运行时间

型号	与YDQ配套（KVA）	调压器容量（KVA）	配套运行时间（min）
XCJH -3	3	2	≤30
XCJH -5	5	3	≤30
TCWJH-10	10	7	≤30
TCWJH-20	20	14	≤30
TCWJH-30	30	20	≤30
TCWJH-50	50	30	≤30
