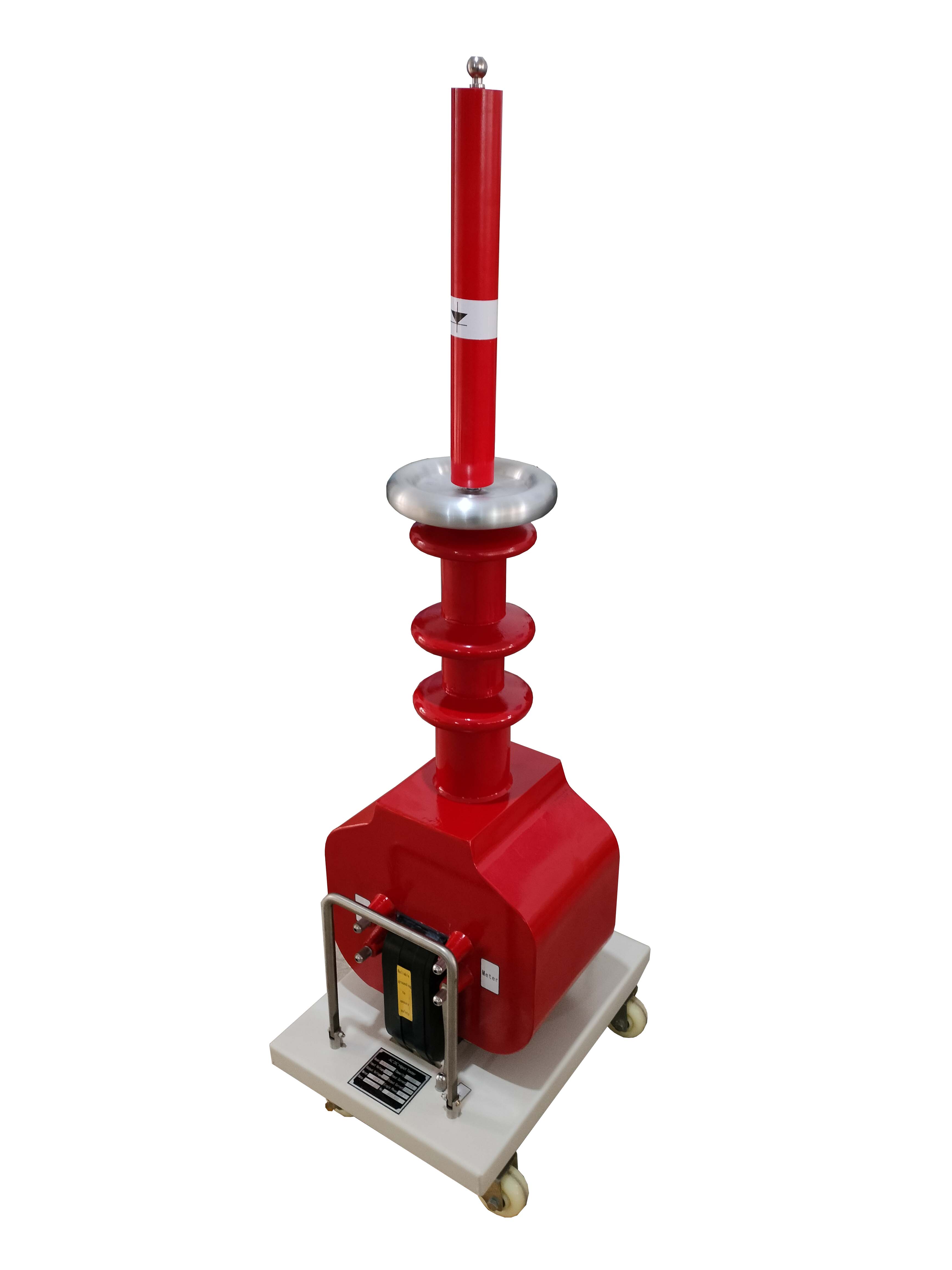

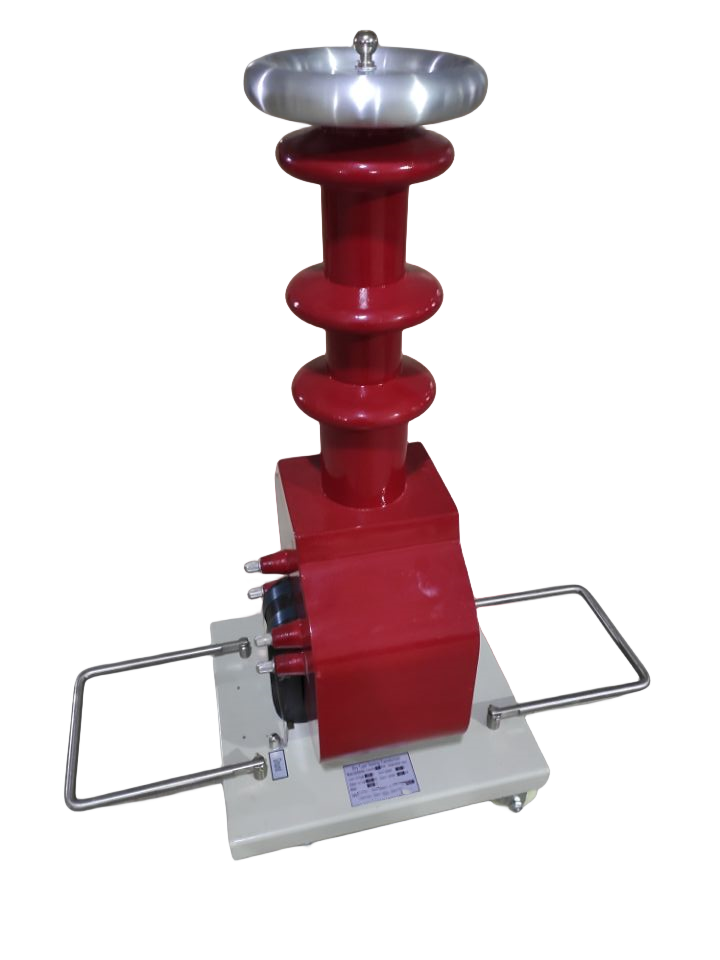

GYD系列干式试验变压器

一、 产品简介

试验变压器又称升压器，它是发供电设备、各种电工产品及绝缘工具材料抗电强度试验的必备设备。

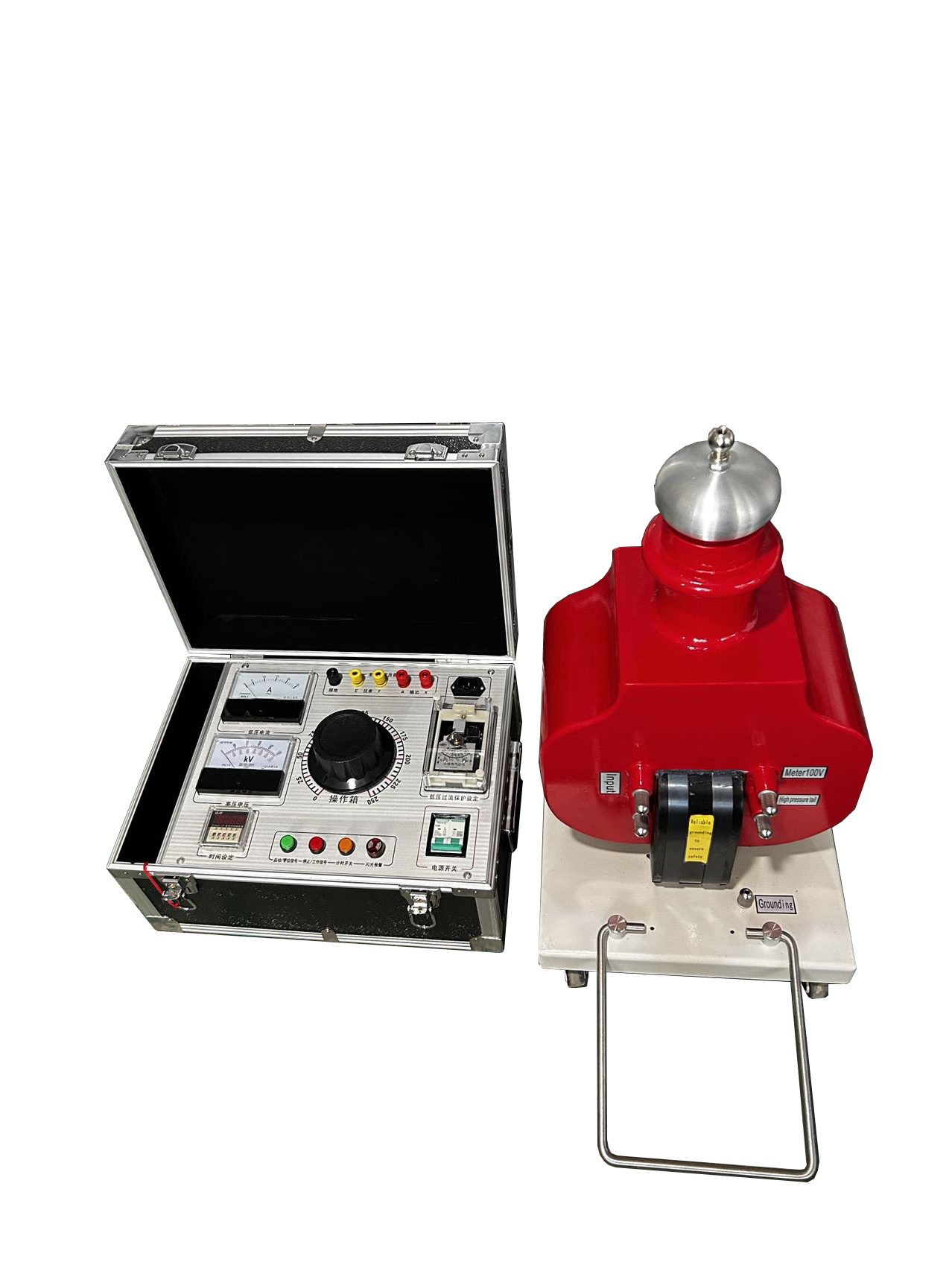

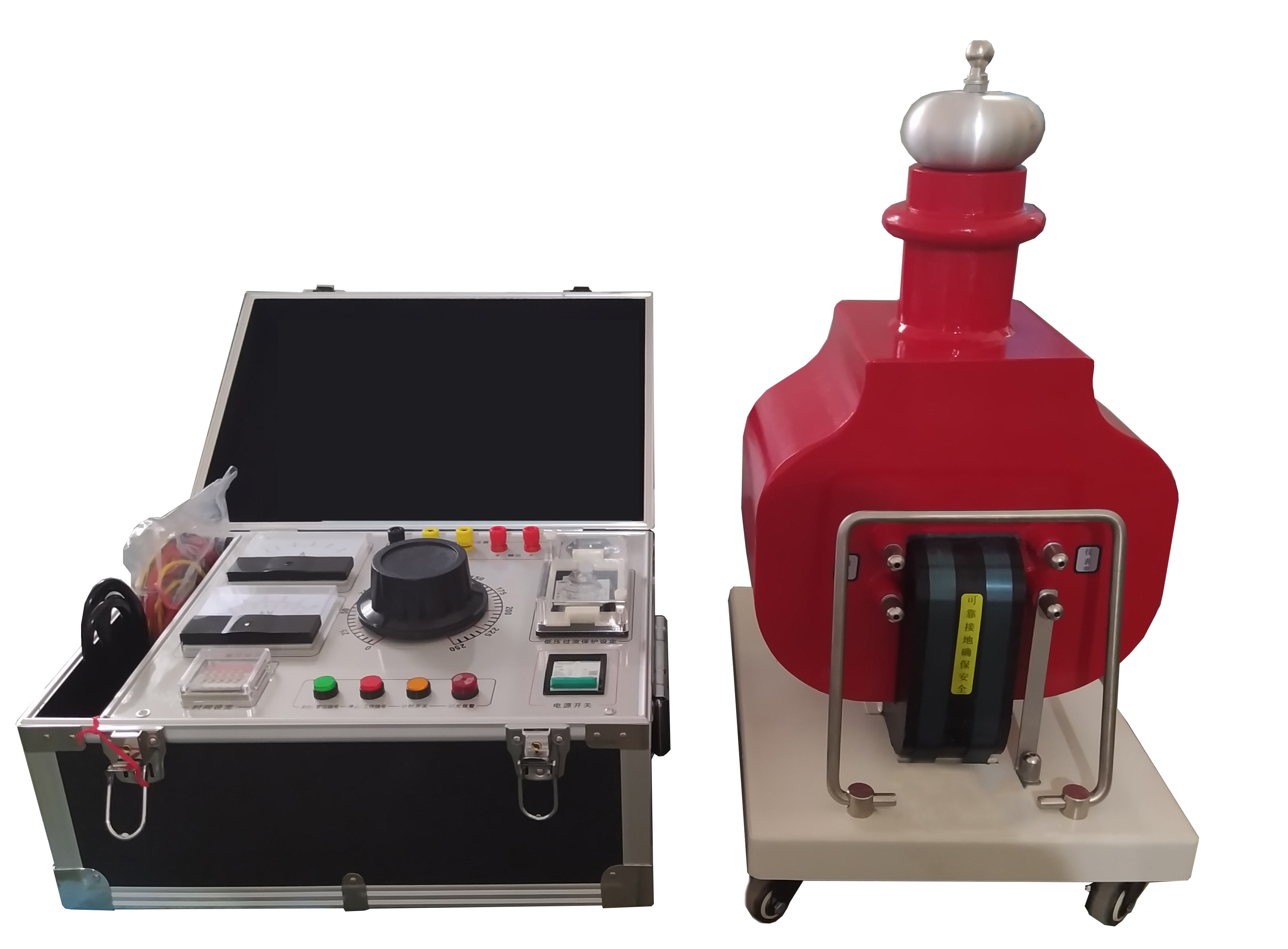

我公司生产的干式试验变压器系列装上配套生产的高压硅堆后能提供直流高压试验电源，配以控制箱（台）、自动保护微安表、球隙等附属设备，特别适用于现场测试，使繁重的工作变得方便、迅速、轻松灵活，效率大为提高。因此，深受电力系统和大型厂矿高压试验人员的欢迎。

本系列产品，利用先进的生产设备，采用线圈绕组环氧真空浇注及CD型铁芯的新工艺，和同类产品油浸式变压器相比，明显地降低重量，减少体积，在质量上提高了了绝缘强度和抗湿程度，并有效地削弱了漏磁而大大加强了变压器随试验短路电流的冲击能力。

本系列产品具有重量轻、体积小、造型美观、性能稳定、使用携带方便等特点，是国内更新换代的新型试验变压器。产品符合GB/T16927-1996《高压试验技术》、DL/T596-1996《电力设备预防性试验规程》。

二、 工作原理

本系列产品输入电压为200V或400V接入配套的控制箱（台），经自耦调压器调节输入电压至试验变压器初级绕组（低压），利用电磁感应原理，在次级绕组（高压）按其与初级绕组匝数之比可获得同等倍数的输出高压，从零伏连续可调到额定的最高值。在作直流耐压及泄漏电流测试时，只要把高压硅堆旋装在高压输出端，即可取得直流高压，其幅值是工频高压值的1.4倍。

三、 技术指标

1、阻抗电压:             4.5%～8%

2、输出电压波形:           正弦波

3、表面温升:             ＜ 55 ℃

4、空载电流:             ＜ 0.2%～0.35%

5、允许连续运行时间:        0.5小时

6、间续运行时间：           连续

四、 主要参数
