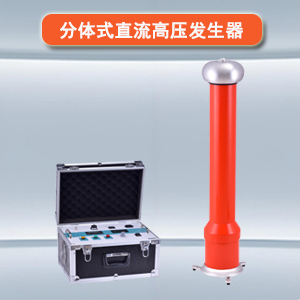

直流高压发生器

一 基本参数

规格 技术参数	300/2	300/3	300/5
额定电压(kV)	300	300	300
额定电流(mA)	2	3	5
额定功率(W)	600	900	1500
控制箱质量(kg)	10.5	10.5	10.5
倍压筒质量(kg)	24	24	24.5
倍压筒高度(mm)	1250	1250	1250
电压精度	±(1.0%读数＋2个字)
电流精度	±(1.0%读数＋2个字)
纹波系数	≤0.5%
电压稳定度	电源电压变化±10%时≤1%
过载能力	空载电压可超出额定电压10%使用10分钟 最大充电电流为1.25倍额定电流
电源	单相交流50Hz  220V±10%
工作方式	间断使用：额定负载30分钟
	1.1倍额定电压使用：10分钟
工作环境	温度：-10℃～+40℃
	相对湿度：室温为25℃时不大于85%（无凝露）
	海拔高度：1500米以下
带电容 负荷能力	被试品电容量无限制
	可用1.5倍的额定电流充电
结构特点	电气绝缘倍压筒
	空气绝缘、无泄漏之虑
操作箱特点	高精度0.75UDC1mA单触按钮（精度≤1.0%） 最适合氧化锌避雷器试验
	过压保护采用数字拨码开关，一目了然
	便携式机箱，现场更方便

二 使用环境
1、环境温度：0℃--40℃
2、海拔高度：低于1000m
3、相对湿度：≤85%
4、工作场所应无严重影响绝缘化学尘埃和爆炸性介质。
三 装箱清单

1	主机	1	台
2	高压倍压筒	2	个
3	结构件（单节盖板）	1	个
4	微安表	1	个
5	放电棒	1	根
6	限流电阻(1MΩ)	1	个
7	高压线（带屏蔽）	1	根
8	电源线	1	根
9	连接线	1	根
10	接地线	1	根
11	保险管	5	个
12	均压罩	1	个
13	检验报告	1	份
14	合格证	1	份
15	说明书	1	份

四 使用方法
1、检查试验确认直流高压发生器无异常情况后，即可开始进行试品的泄漏及直流耐压试验。将试品、地线等连接好，检查无误后即打开电源。
2、升压速度以每秒3～5kV试验电压为宜。对于大电容试品升压时还需监视电流表充电电流不超过额定的最大充电电流。
对小电容试品如氧化锌避雷器、磁吹避雷器等，先升至所需电压(电流)的95％左右，再缓慢升压至所需的电压(电流)，从数显表上读出电压(电流)值。如需对氧化锌避雷器进行泄漏值测量时，先升压至电流为1mA时的电压值，然后按下0.75倍黄色按钮，此时电压降至原来的0.75倍，并在一分钟内保持此状态。此时可读取泄漏电流值（uA）。测量完毕后，调压电位器逆时针回到零，按下高压断红色按钮，如需再次升压时按高压通绿色按钮即可。
