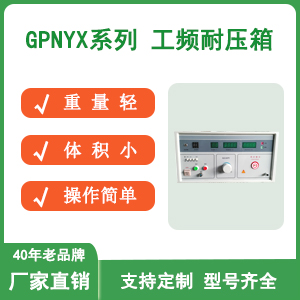

工频耐压试验箱

一 基本参数
1. 容    量：5KVA
2. 输    入：AC220V±10%
3. 输    出：AC 5KV
4. 低压电流：25A
5. 高压电流：1000mA
6. 仪    表：5KV/100V
7. 重    量：约40Kg
二 使用环境
1、环境温度：0℃--40℃
2、海拔高度：低于1000m
3、相对湿度：≤85%
4、工作场所应无严重影响绝缘化学尘埃和爆炸性介质。
三 装箱清单
1、工频耐压箱      1台
2、电源线 1根
3、高压试验线 1根
4、接地线 1根
5、产品说明书      1本
6、产品合格证/保修卡     1份
四 使用方法
1、电源线接入220V交流电源，将电源开关合上，耐压箱通电。此时电源指示灯（绿灯）及零位指示灯（黄灯）亮，如零位指示灯不亮，请将调压器逆时针旋转回至零位。
2、按一下“启动”按钮，此时工作指示灯（红灯）亮，顺时针慢慢转调压器手轮升压，同时应密切注视高压电压表，升至所需值时停止旋转手轮，按下计时开关，时间继电器启动（预先设置好的耐压时间）。试验时间到时，应迅速将调压器逆时针旋转回零，并按一下“停止”按钮，接触器断电，工作指示灯灭，电源指示灯亮，关断电源开关，才能解除工作联线，试验完毕。
3、本试验台低压过流值设定为0～10A，耐压箱设有过流保护，根据试品正常试验所需的过流值整定，出厂时按额定值80%整定，在升压过程中，如发生击穿短路过流时，过流继电器动作，应先切除电源，将调压器旋至零位。
4、试验过程中耐压箱有高压电流、高压电压指示必须可靠接地，如接地不好，禁止使用。
