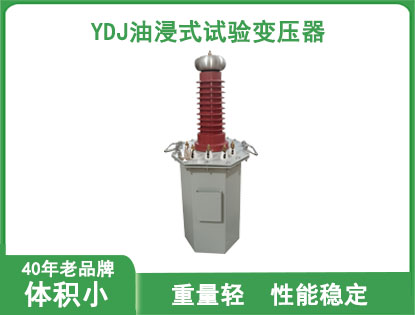

YDJ油浸式试验变压器

产品介绍

一、概述

试验变压器（下称试变）又称升压器，它是发电站、供配电系统及科研单位等广大用户的基本试验设备。用于对各种电器产品、电气设备、绝缘材料等进行规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量承受过电压的能力。

产品符合标准 DL/848.2～2004工频耐压试验装置，此标准由武汉市得福电气有限公司参与制定。

二、结构

交流型试验变压器、交直流两用轻型高压试验变压器采用优质冷轧硅钢片叠制而成。线圈为同心宝塔形多层圆筒式，低压线圈在内，高压线圈在外；这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角形结构，整体外形显得美观大方。具有体积小、重量轻、外形美观、移动方便等优点。

其外部结构图见图 1，内部结构图见图 2。

图1：外部结构图图2：内部结构图

1-短路杆 D 2-均压球 3-高压套管

4-变压器提手 5-油阀 6~7-电压输入a、x

8~9-测量端子E、F 10-变压器外壳接地端 11-高压尾X

12-高压输出A 13-高压硅堆 14-变压器油

15-铁芯 16-低压绕组 17-高压绕组

在试验变压器中，a、x 为低压输入端子，E、F 为仪表测量端子， A、X为高压输出。交流系列中无高压硅堆。

三、工作原理

用工频AC220V（10KVA以上用380V）电源接入控制箱（台）（为试验变压器配套设备，详细资料请见控制箱（台）使用说明书），经自耦调压器调节0～220V/380V电压输入到YDJ（TDM）试验变压器初级绕组。根据电磁感应原理，在次级（高压）绕组按其与初级绕组匝数之比获得同等倍数的电压幅值――工频高压。此工频高压经高压硅堆整流及电容器滤波可获得直流高压，其中幅值是工频高压有效值的倍。

本系列产品分为三大类：交流型（YDJ）、交直流两用型（TDM），同时可将带有200V抽头的试验变压器连接成串激式试验变压器。

四、技术参数

1.交流（YDJ）试变技术参数

容量（KVA）	高压输出电压（KV）	高压输出电流（mA)	低压输入		变比	温升℃ 30分钟
容量（KVA）	高压输出电压（KV）	高压输出电流（mA)	V	A	变比	温升℃ 30分钟
1.5	50	30	200	7.5	500	10
3	50	60	200	15	500	10
5	50	100	200	25	500	10
10	50	200	200	50	500	10
20	50	400	400	50	500	10
30	50	600	400	75	500	10
40	50	800	400	100	500	10
50	50	1000	400	125	500	10
5	100	50	200	25	1000	10
10	100	100	200	50	1000	10
20	100	200	400	50	1000	10
30	100	300	400	75	1000	10
40	100	400	400	100	1000	10
50	100	500	400	125	1000	10
100	100	100	400	250	1000	10
150	100	1500	400	375	1000	10
200	100	2000	400	500	1000	10
250	100	2500	400	625	1000	10
20	150	133	400	50	1500	10
30	150	200	400	75	1500	10
50	150	333	400	125	1500	10
100	150	666	400	250	1500	10
150	150	1000	400	375	1500	10
200	150	1333	400	500	1500	10
250	150	1666	400	625	1500	10
30	200	150	400	75	2000	10
50	200	250	400	125	2000	10
100	200	500	400	250	2000	10
150	200	750	400	375	2000	10
200	200	1000	400	500	2000	10
250	200	1250	400	625	2000	10
30	250	120	400	75	2500	10
50	250	200	400	125	2500	10
100	250	400	400	250	2500	10
150	250	600	400	375	2500	10
200	250	800	400	500	2500	10
250	250	1000	400	625	2500	10

注：100KVA及以上的输入电压可提高到3000V或者由用户提出。

2.交直流（TDM）试变技术参数：

容量（KVA）	高压输出KV（KV）		高压电流mA （mA）		低压输入		变比	温升℃ 30分钟
容量（KVA）	AC	DC	AC	DC	电压V	电流A	变比	温升℃ 30分钟
1.5	50	70	30	30	200	7.5	500	10
3	50	70	60	60	200	15	500	10
5	50	70	100	100	200	25	500	10
10	50	70	200	200	200	50	500	10
20	50	70	400	200	400	50	500	10
30	50	70	600	200	400	75	500	10
40	50	70	800	200	400	100	500	10
50	50	70	1000	200	400	125	500	10
5	100	140	50	50	200	25	1000	10
10	100	140	100	100	200	50	1000	10
20	100	140	200	200	400	50	1000	10
30	100	140	300	200	400	75	1000	10
40	100	140	400	200	400	100	1000	10
50	100	140	500	200	400	125	1000	10
30	150	210	200	200	400	75	1500	10
50	150	210	333	200	400	125	1500	10
100	150	210	667	200	400	250	1500	10

五、使用条件

1. 温度：0℃～40℃

2. 海拔高度：<1000m

3. 相对温度：<85%

4. 工作场所应无严重影响绝缘的气体、蒸汽、化学性尘埃及其它爆炸性和浸蚀性介质。
