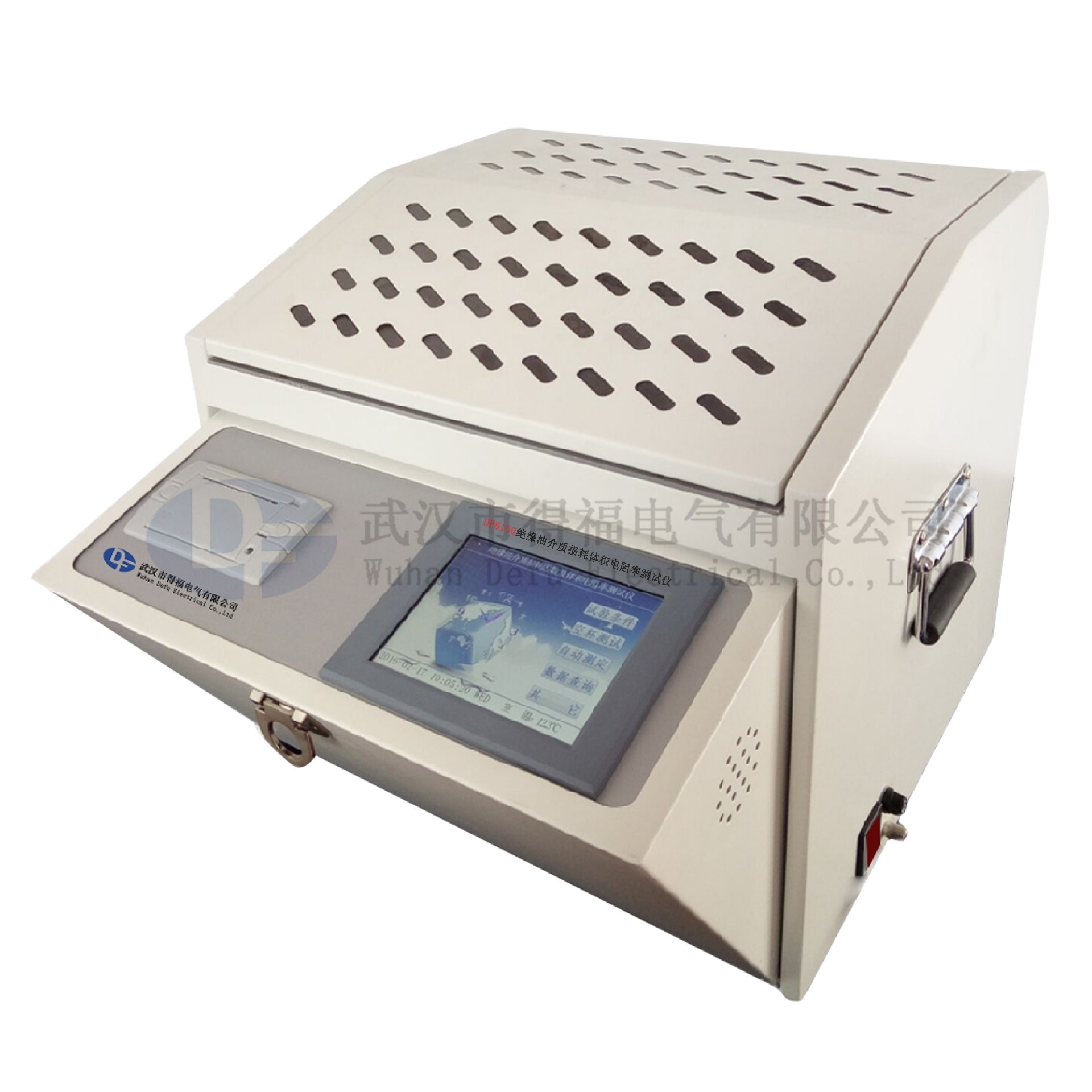

自动油介质损耗及体积电阻率测试仪
1. 高度自动化,升温、测量介损 、测量电阻率可一次完成;
2. 油杯采用符合国标GB/T5654-2007的三电极式结构,极间间距2mm,可消除杂散电容及泻漏对介损测试结果的影响;
3、仪器采用中频感应加热,PID控温算法。该加热方式具备油杯与加热体非接触、加热均匀、速度快、控制方便等优点,使温度严格控制在预设温度误差范围以内。
4、采用先进的DSP和FFT技术,确保数据稳定、准确、可靠。
5、内部标准电容器为SF6 充气三点极式电容,该电容的介损及电容量不受环境温度、湿度等影响,使仪器精度在长时间使用后仍然得到保证。
6、大屏幕彩色触摸屏,中文操作菜单,人家对话方便,操作简洁明了,一目了然。
7、具有开盖断高压,油杯高低压电极短路等温馨提示,消除安全隐患,确保操作人员的人身安全
8、自带实时时钟,测试日期、时间可随测试结果保存、显示、打印;设备可以显示环境实时监测。
9、自动存储测量数据,可存储100组测量数据。
10. 空电极杯校准功能。测量空电极杯的电容量和介质损耗因数,以判断空电极杯的清洗和装配状况。校准数据自动保存,以利于相对电容率和直流电阻率的精确计算。
11.自动排空油杯不用拆卸,方便快捷;
参数 | 指标 | 参数 | 指标 | ||
测量 范围 | 电容 | 5pF~200pF | 分辨率 | 电容 | 0.01pF |
介损 | 0.00001~100 | 介损 | 10-5 | ||
电阻率 | 2.5MΩm~20TΩm | 电阻率 | 0.001M | ||
测量 精度 | 电容 | 0.5%+1PF | 控温精度 | ±0.5℃ | |
介损 | ±(1%读数+0.0001) | 控温范围 | 0~125℃ | ||
电阻率 | ±10%读数 | 交流电压 | AC 0-2000V | ||
直流电压 | DC 0-500V | ||||
环境温度 | 0~40℃ | 环境湿度 | <80%RH | ||
工作电源 | AC220V±10% (50±1)Hz | 外形尺寸 | 420mm*380mm*385mm | ||
功 率 | 100 W | 重 量 | 23Kg |
