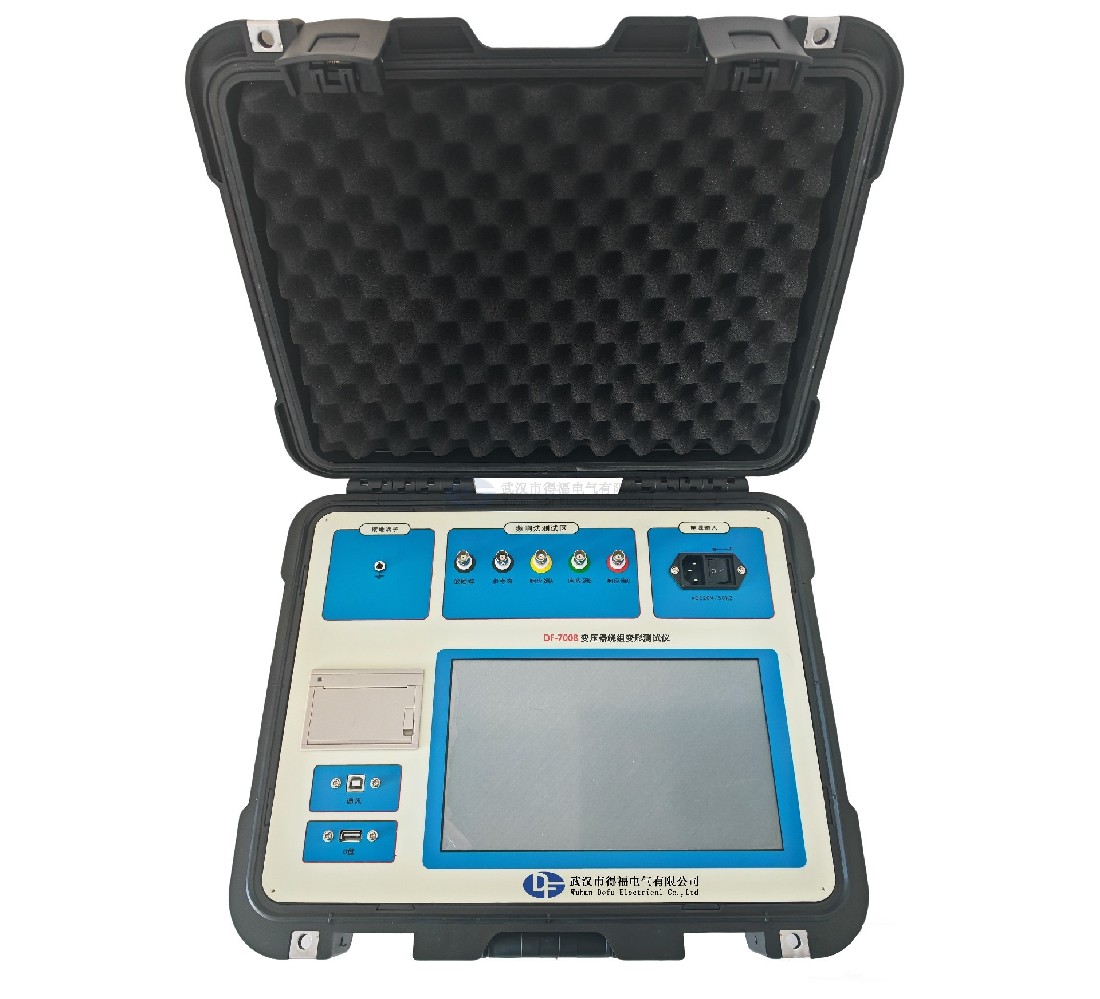

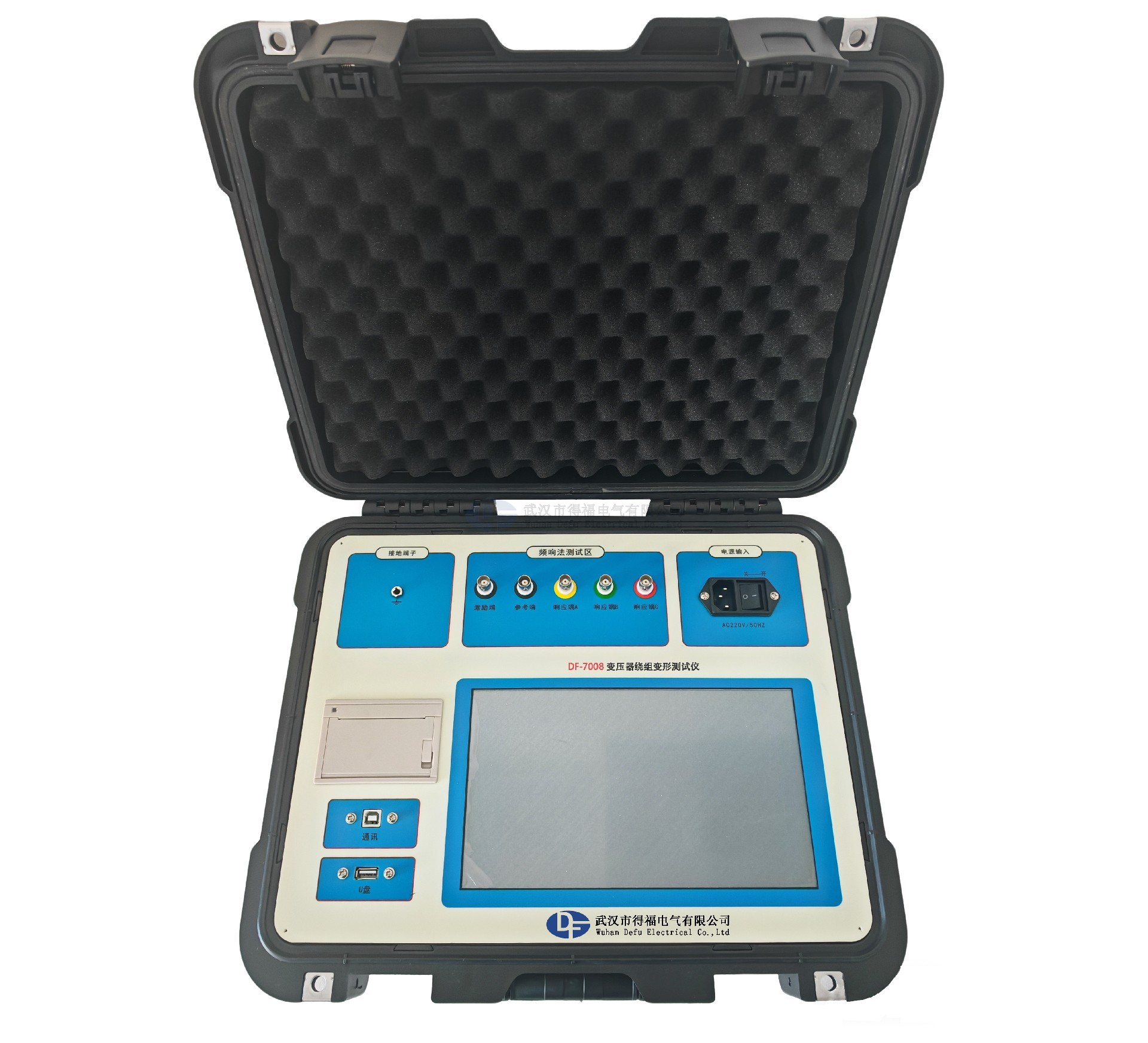

DF-7008变压器绕组变形测试仪

一、技术特点

1. 32位的ARM处理器和先进的DDS频率合成技术。

2. 16位高精度A/D采样。

3. U盘口，用于数据转存。

4. 10.1寸彩色LCD中文显示，触摸屏操作。

5. 单机/联机操作。单机操作模式，现场无需电脑控制。联机模式以USB通信线连接至PC机或者笔记本电脑进行联机测试功能更加全面。

6. 内置打印机，现场打印2D图形和测试结果。

7. 支持横向和纵向数据对比，支持2D、3D和对数图形显示。

8. 可进行单相或三相同步进行测试。

9. 内置大容量FLASH存储，一共可存储1000组数据，并随时查询或U盘转存。

10. 上位机的客户端，实现数据库的管理，多种图形模式，多条曲线对比，图形缩放，可生成WORD或PDF测试报告。

11. 该仪器完全满足电力标准《DL/T911－2004电力变压器绕组变形的频率响应分析法》，《DLT 1093-2018 电力变压器绕组变形的电抗法检测判断导则》的技术条件。

二、技术参数

l 频响法

1. 频率范围：100Hz ~ 10Mhz/20Mhz (选配)。

2. 扫频分辨率：最小0.1khz。

3. 输出信号幅值：20Vp-p

4. 输出频率精度：0.01%

5. 频响范围：-120 dB ~ +20 dB

6. 频响分辨率：0.1 dB

7. 输入阻抗：1MΩ

8. 输出阻抗：50Ω

9. 测量速度：约60秒/相；三相时约90秒/次。

10. 测试温度：-10~50℃

11. 仪器尺寸：415 * 350 * 140( mm )
