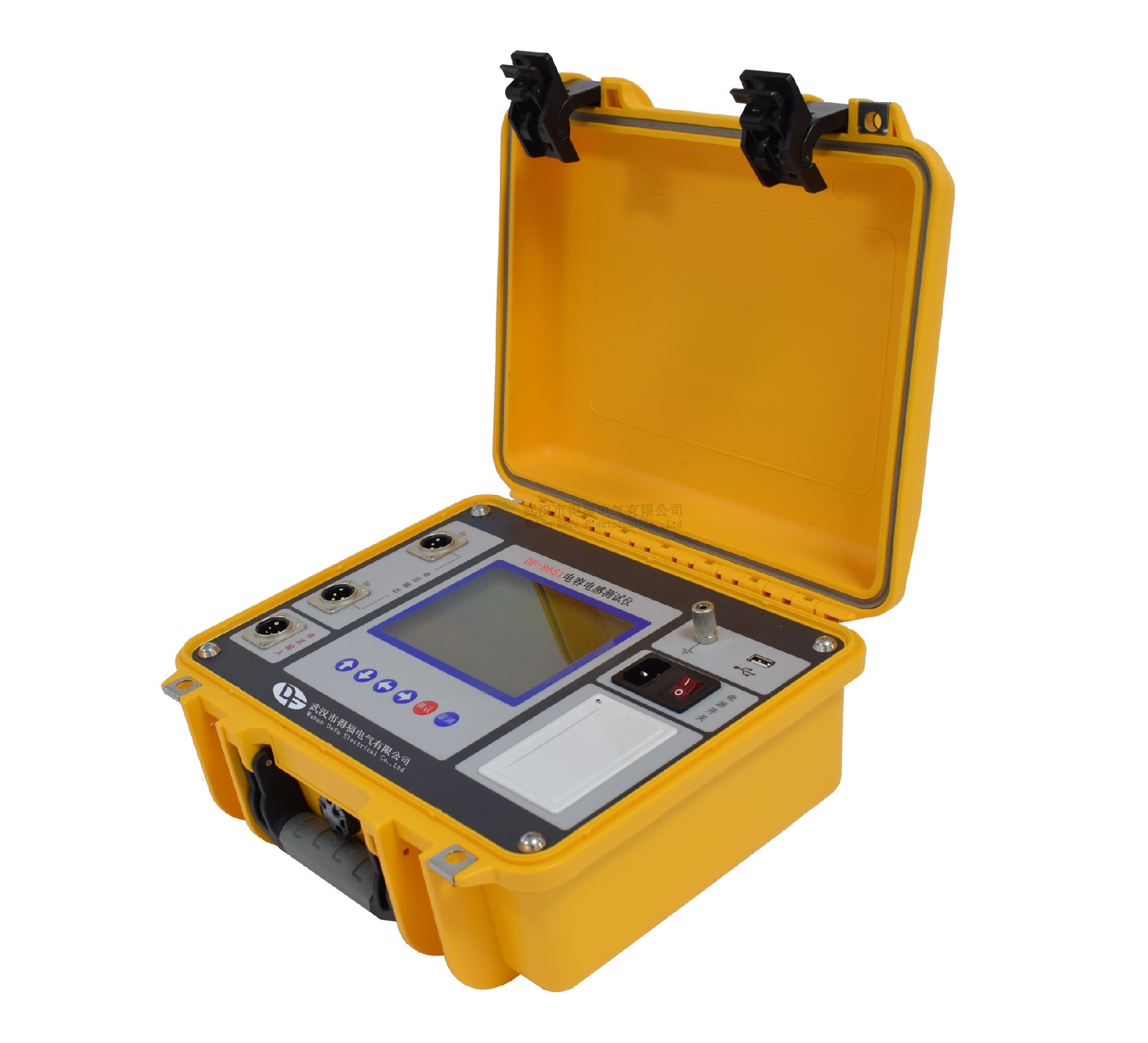

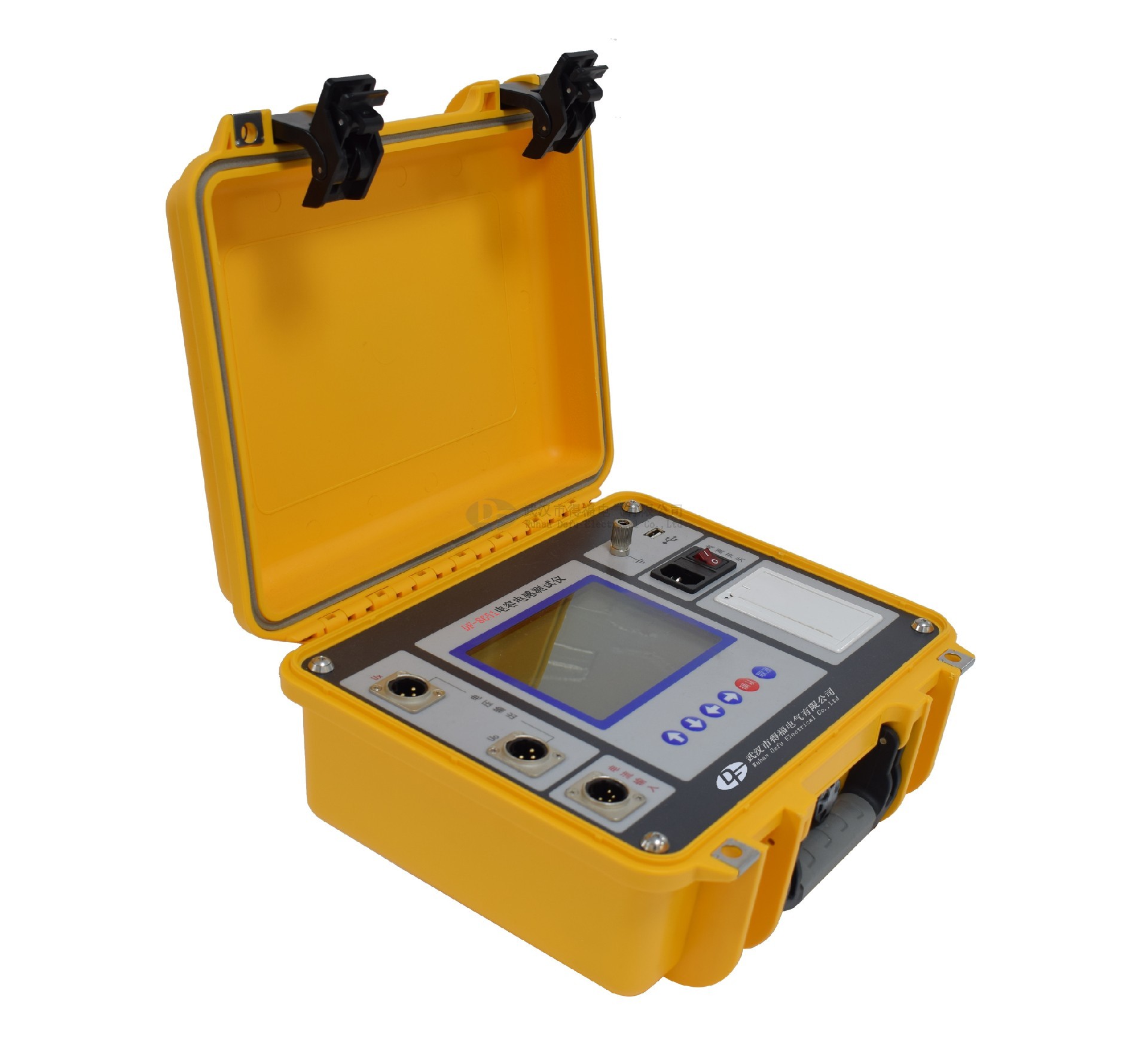

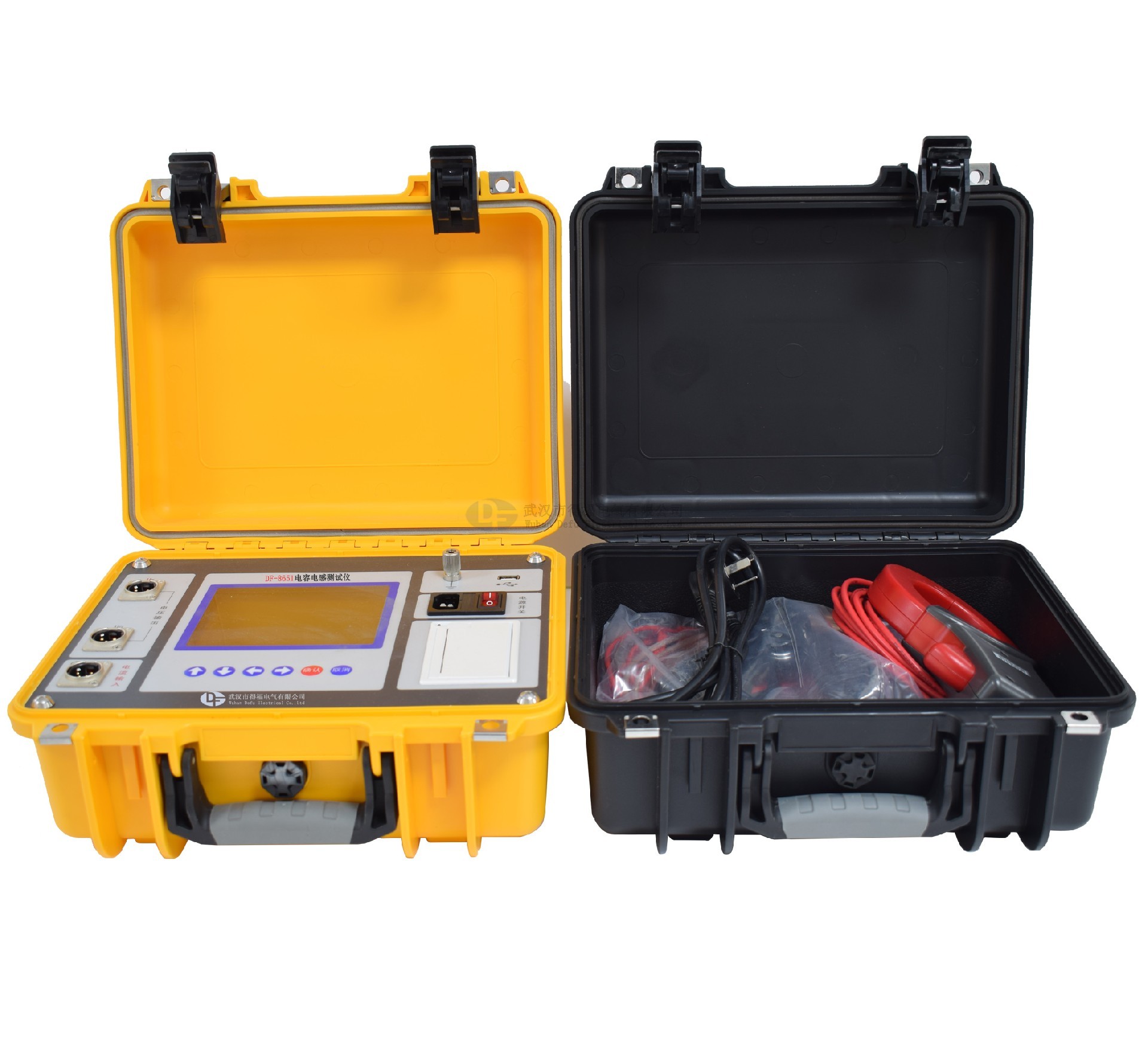

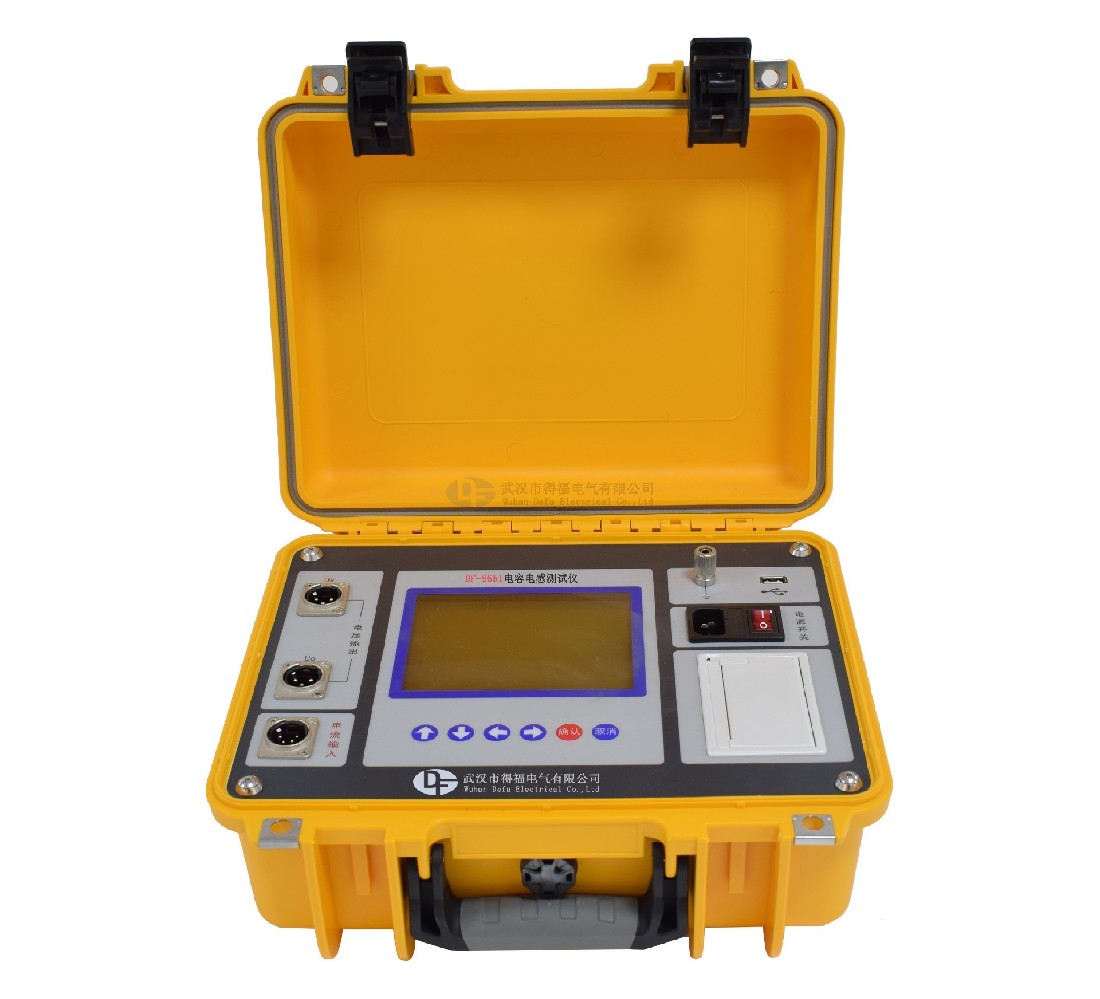

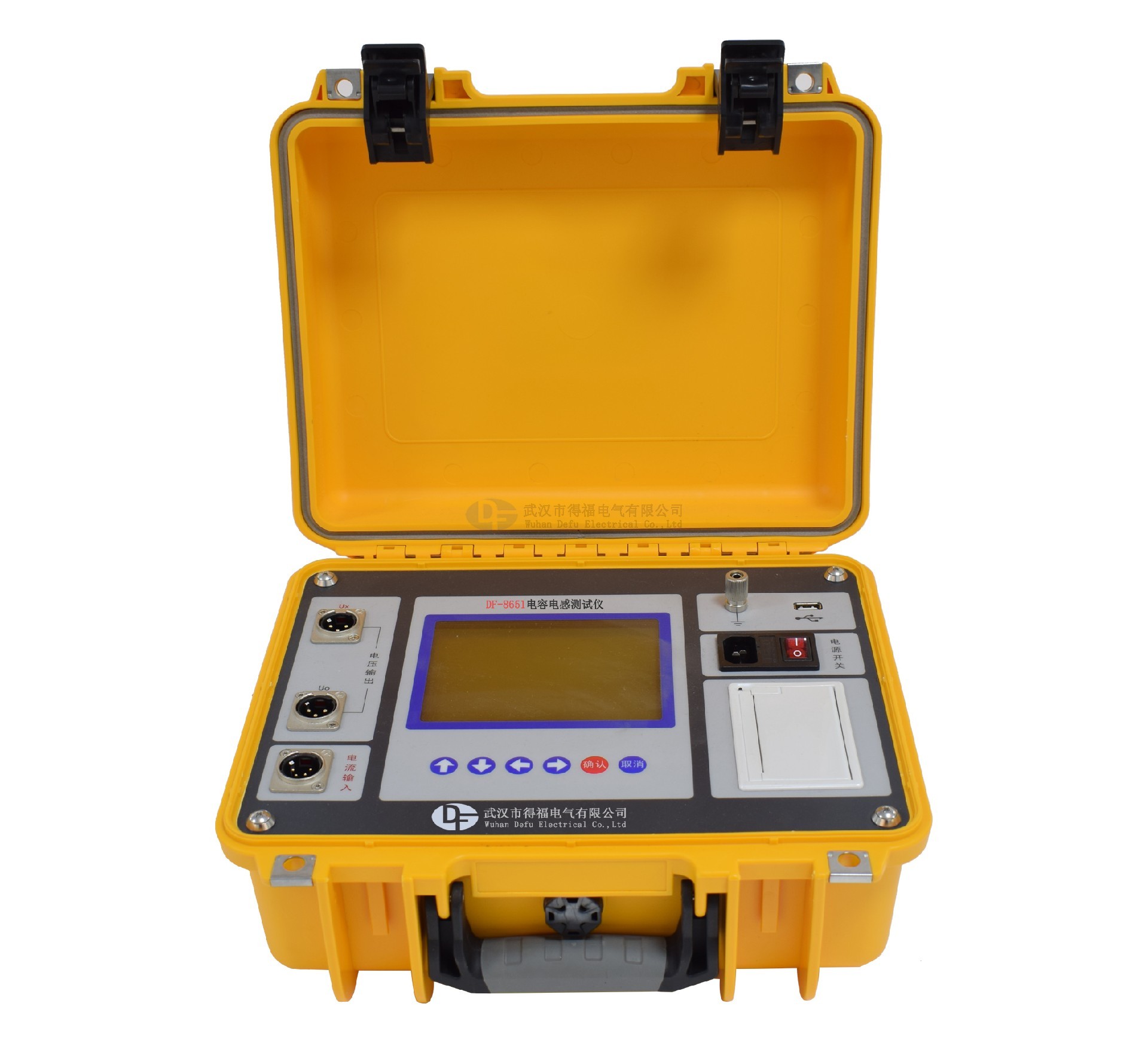

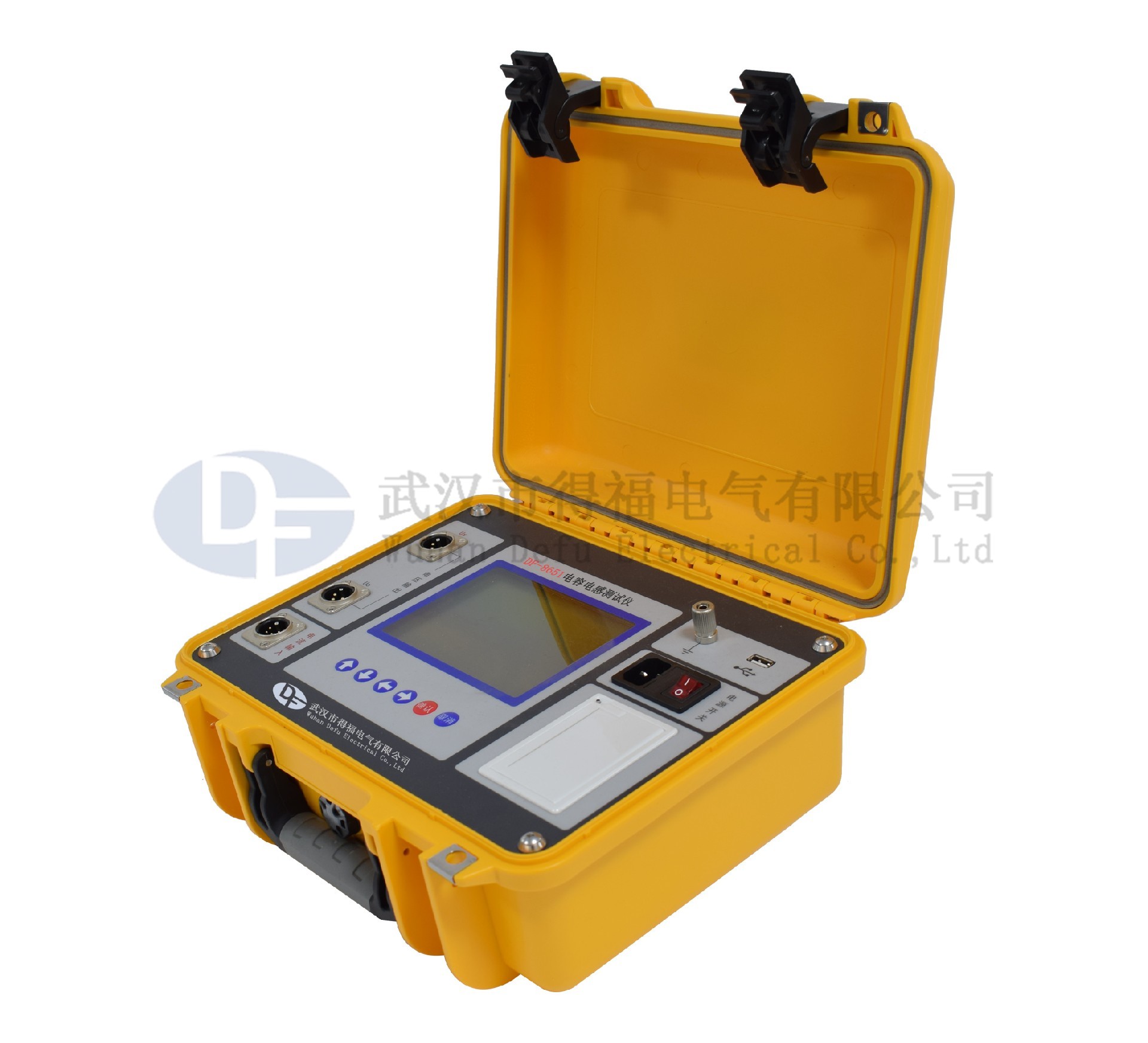

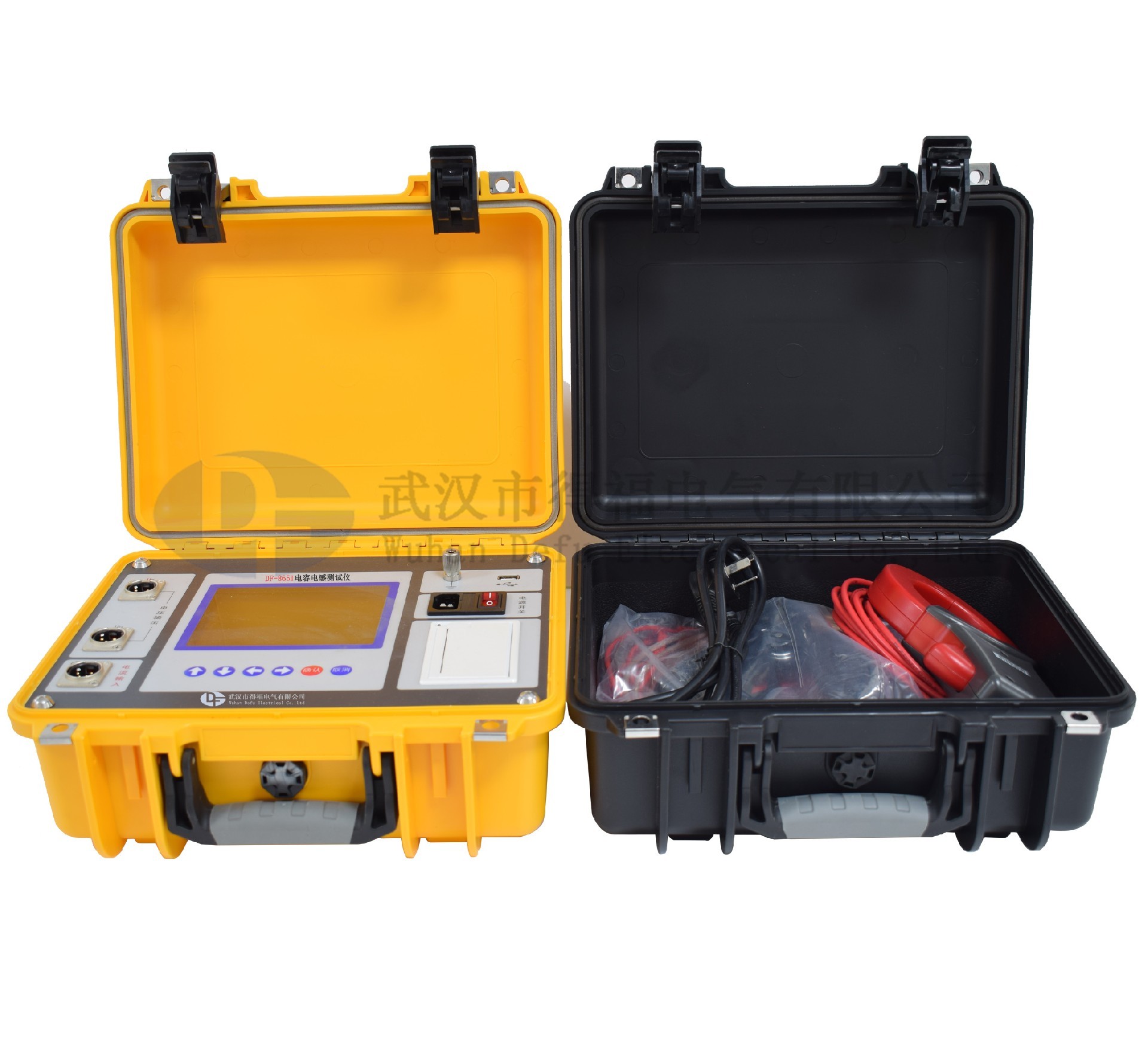

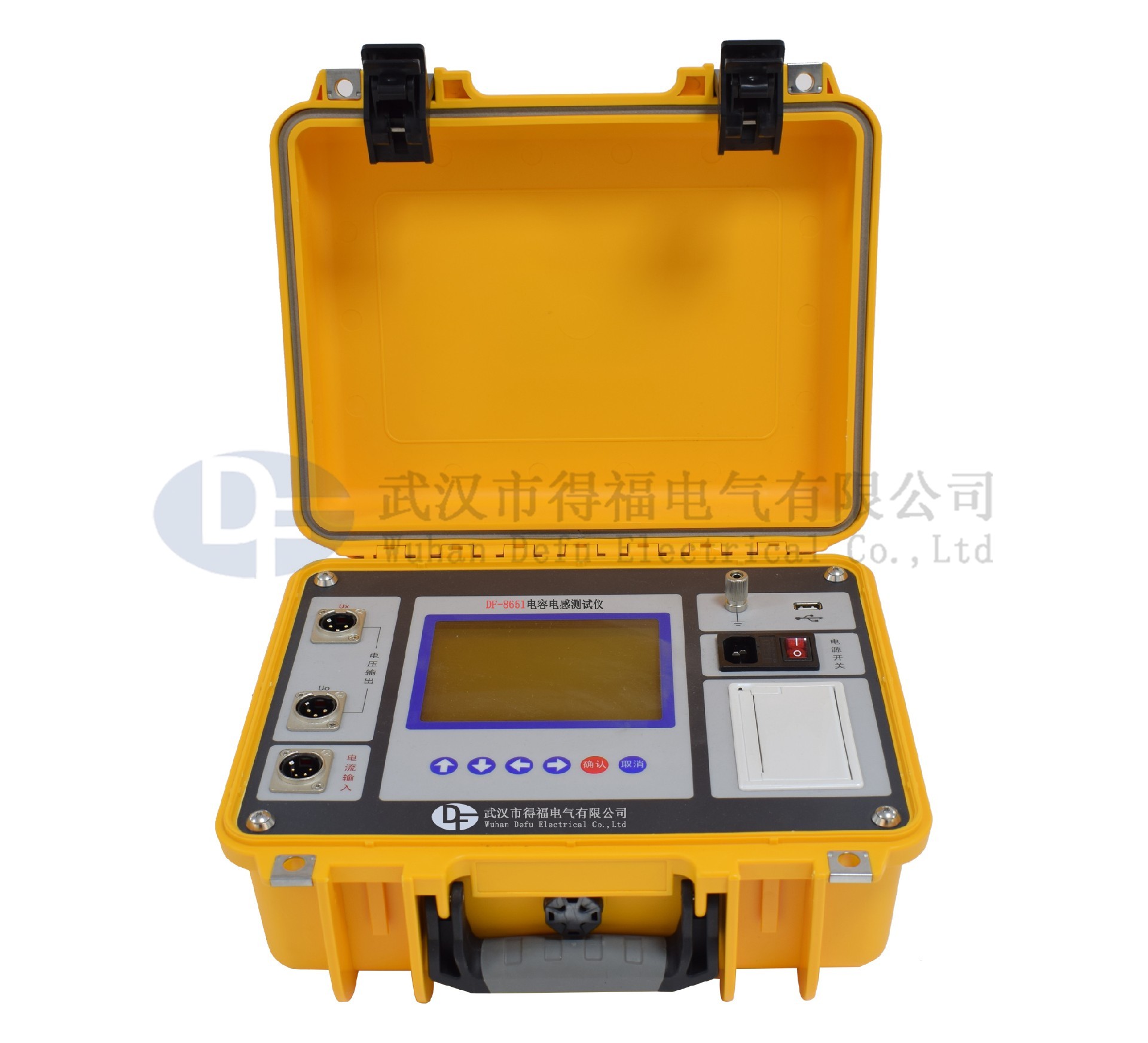

DF-8651电容电感测试仪

一、主要功能与特点

1 单相测试功能：仪器可对单相电容器、电抗器、电阻器进行测量，同时单相测量时还可选择自动测试，由仪器自动判断试品类型。

2 电容容量测量：准确设置电容试品的额定频率和额定电压，仪器可自动计算电容器的补偿容量，减少现场人员计算量。

3 试品电抗测量：仪器可根据测量结果自动计算试品的容抗、感抗、阻抗，方便现场进一步对数据进行分析。

4 电流测试功能：使用仪器钳形电流互感器可单独用于电流检测，可检测电流信号的基波有效值、总谐波失真、信号频率及三、五、七、九次谐波的含有率，从而对电流信号进行简单的电能质量分析。

5 仪器采用大屏幕液晶显示，使用中文菜单，中文提示，操作简单。

6 不掉电时钟和日期显示；数据存储方式分为本机存储和优盘存储，其中本机存储可存储测试数据200条，并且本机存储可转存至优盘；优盘存储数据格式为Word格式，可直接在电脑上编辑打印。

7 热敏打印机打印功能，快速、无声。

8 人机交互界面更加友好：屏幕顶部状态栏实时显示优盘插入状态、测试状态、存储状态等，对未连接的设备进行操作时，显示相应的未连接提示信息。

9 体积小、重量轻，方便携带使用。

二、主要技术指标

1 电容测量范围及精度

电容测量范围：  1μF～2000μF

电容测量精度：  ±（读数×1% +0.005μF）

最小分辨率：    0.001μF（四位有效数字）

2 电感、电阻测量范围及精度

电感测量范围：  1mH～10H

电阻测量范围：  100mΩ～10kΩ

测量精度：      ±读数×2%

3 电流测量范围及精度

电流测量范围：  AC 20mA～20A，30～150Hz

电流测量精度：  ±读数×1%

4 电压测量范围：  AC 0V～30V

5 使用条件及外形

工作电源：      AC100～240VAC，50Hz/60Hz

外形尺寸：      320mm(长)×270mm(宽)×145mm(高)

仪器重量：      4.5kg（不含线缆）

使用温度：      -10℃～50℃

相对湿度：      ≤90%，不结露
