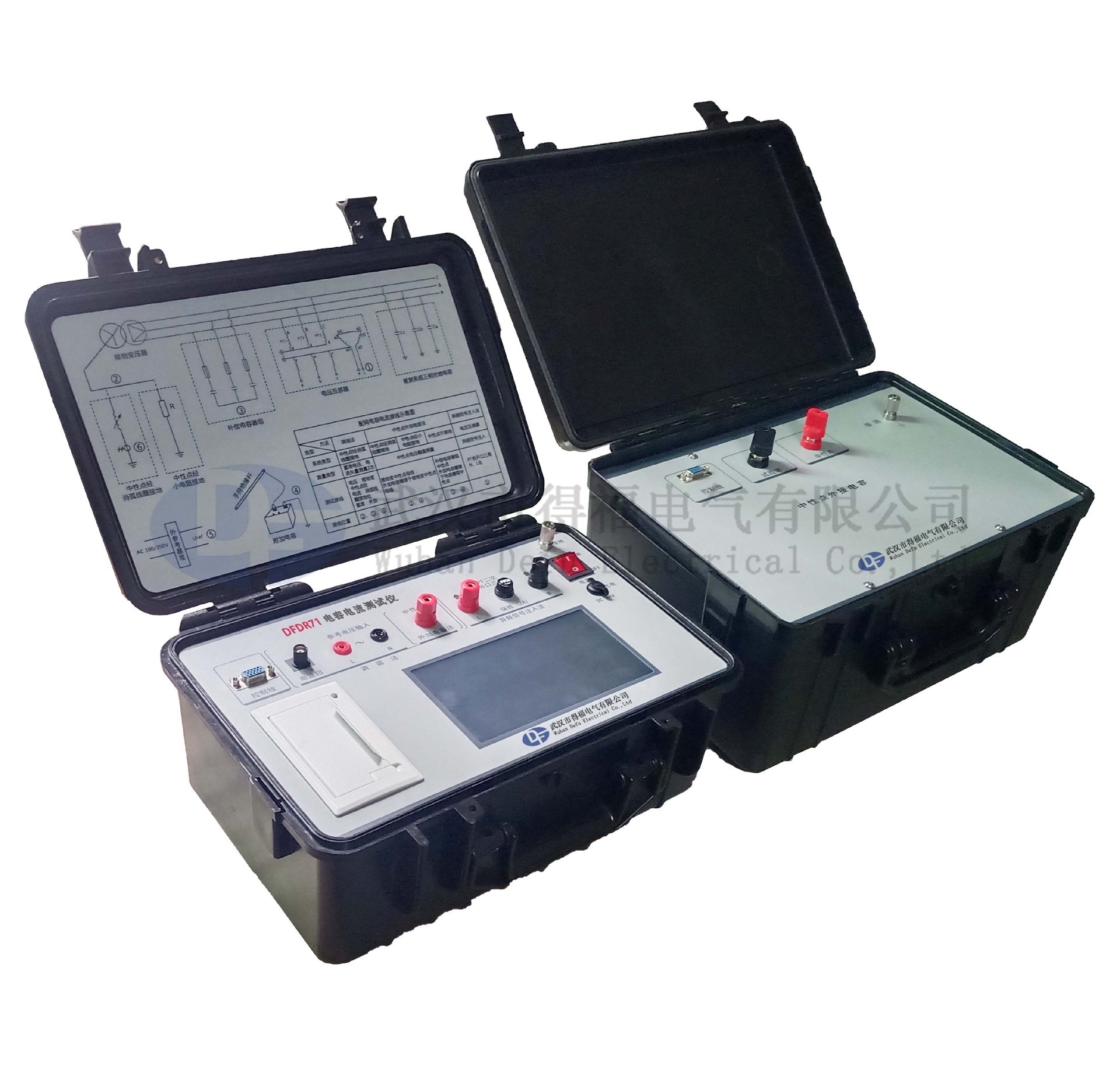

DFDR71 配网电容电流测试仪_武汉市得福电气有限公司

一．概述

目前，我国配电系统的电源中性点一般是不直接接地的，所以当线路单相接地时流过故障点的电流实际是线路对地电容产生的电容电流。据统计，配电网的故障很大程度是由于线路单相接地时电容过大而无法自行息弧引起的。

我国的电力规程规定当 10kV 和35kV 系统电容电流分别大于30A 和 10A 时，应装设消弧线圈以补偿电容电流，这就要求对配网的电容电流进行测量以做决定。另外，配电网的对地电容和 PT 的参数配合会产生 PT 铁磁谐振过电压，为了验证该配电系统是否会发生 PT 谐振及发生什么性质的谐振，也必须准确测量配电网的对地电容值。

对中性点非有效接地系统进行电容电流测量，可为有效地补偿配网单相接地电流、抑制间歇性弧光接地过电压、选定消弧装置容量及其安装地点提供理论依据。

目前市场上测量配网电容电流的方法有异频信号注入法或外加电容间接测量法，异频信号注入法要求被测系统三相电容电流几乎平衡，外加电容法在三相电容电流不平衡的条件下测量更准确，带有可调消弧线圈的中性点更适合于调谐法，任何一种单一的测量方法均无法保证测量结果的准确性。

我司生产的电容电流测试仪集异频信号注入法、中性点外加电容法、调谐法与一体，用户可根据使用习惯和现场特点选择适合的方法或多中方法对比测试以提高测量的准确性。

二．技术指标

测量范围	对地总电容≤120uF（三相对地）电容电流: ≤500A（35kV 系统）； ≤200A（10kV 系统）
测量精度	±5%（电容容量≤90uF）； ± 10%（90uF≤电容容量≤120uF）；
异频信号注入法电源输出
电源输出	2V/1A 恒流或恒压输出；电压测量：量程 2V，精度±1%+5 字，分辨率 0.01mV；电流测量：量程 1A，精度±1%+5 字，分辨率 0.01mA；
中性点外加电容法
中性点电压测量范围	300V，精度±2%+5 字，分辨率 0.01V；
外加电容额定电压及电容值	1.5kV/ (2uF、3.33uF、10uF、20uF、30uF、40uF、50uF),电容标称值≤±1%
调谐法
中性点电压测量范围	300V, 精度±2%+5 字,分辨率 0.001V
中性点电流测量范围	10A，精度±2%+5 字，分辨率 0.0001A；
外接参考基准电压范围	100～250V,电压/电流相位测量误差：≤0.05 °

磁屏蔽电流钳尺寸/重量：120*120mm 1.5kg

伸缩式高压测量绝缘杆长度：缩态＜450mm 伸展＞2500mm

外加高压电容尺寸/重量：360*360*420mm 12kg

测量主机外形尺寸/重量：350*200*150mm 8kg

显示：7 寸高亮彩色触摸屏，汉化菜单提示

仪器供电电源：高能充电锂电池组（DC:24V）

工作温度/湿度： ﹣ 10～50℃ 湿度小于 80%
