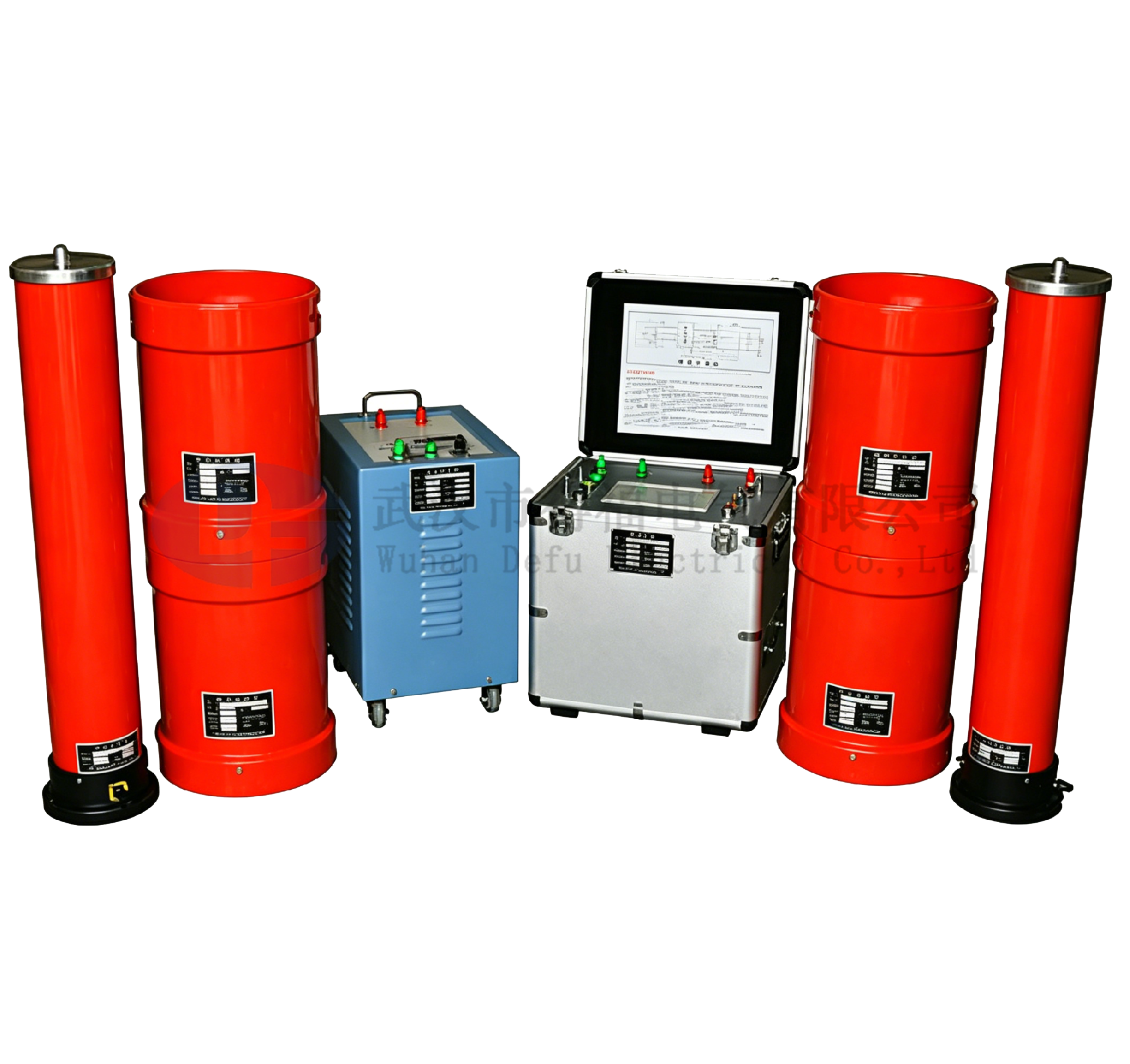

DFXZ变电站交流耐压谐振装置

DFXZ变电站交流耐压谐振装置主要针对500KV以下变电站一次电气设备交流耐压试验设备设计制作.可按规定满足变压器、GIS系统、SF6开关、CT/PT、绝缘子、母线、电缆、套管等容性设备交流耐压试验。根据220V以及以下变电站一次电气设备耐压的试验规程要求，相应的交/直流流耐试验设备既要满足高电压、小电流的试验条件，又要满足低电压，大电流的试验条件，要求兼顾较宽的适用范围，采用串联谐振的原理，由变频控制电源、激励变压器、电抗器、电容分压器组成，在电容分压器上，接入整流硅堆及微安表，即可完成直流耐压试验。由于系统谐振后具有很好的滤波特性，因此其生产的直流电压优于普通试验变压器整流初来的直流电压。是地、市、县级高压试验部门及电力承装、修试工程单位理想的耐压设备。

产品特性

1、同电压等级、同容量的电抗器其体积较小、重量较轻；在额定负载时温升小；采用干式环氧浇注，机械强度高，电气绝缘性能好，美观可靠。

2、变频电源控制箱容量裕度大；保护功能强；输出波形好；稳定性好；具备多种工作模式，操作方便；单相 220V或是三相380V输入电源通用，方便现场取电。

3、配置灵活。可选配不同类型电抗器，满足不同试品要求，实现一机多用，性价比高。

技术参数

工作电源：220V/380V ±15%  50HZ  ±5%

额度输出电压：0～800kV（AC有效值）及以下

输出频率：20～300Hz

谐振电压波形：正弦波,波形畸变率≤1.0%

最大试验容量：1000KVA及其以下

满负载工作时间：连续工作时间60min

品质因素：30～90

频率调节灵敏度： 0.1Hz，不稳定度≤0.05%

参考标准： GB50150-2006,DL/T849.6-2004

系列产品配置及适用范围：

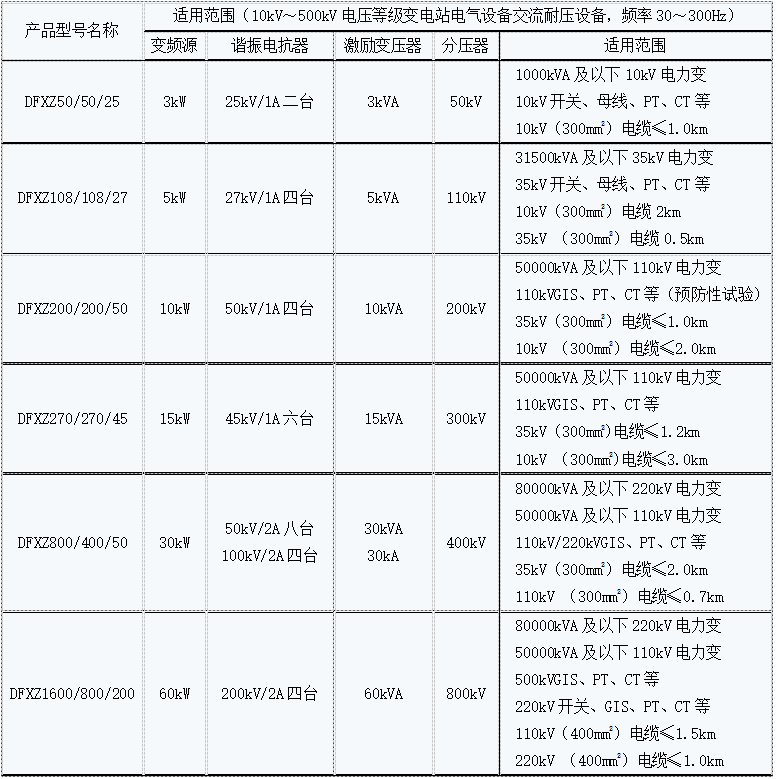

产品型号名称 适用范围（10kV～500kV电压等级变电站电气设备交流耐压设备，频率30～300Hz）

变频源 谐振电抗器 激励变压器 分压器 适用范围
