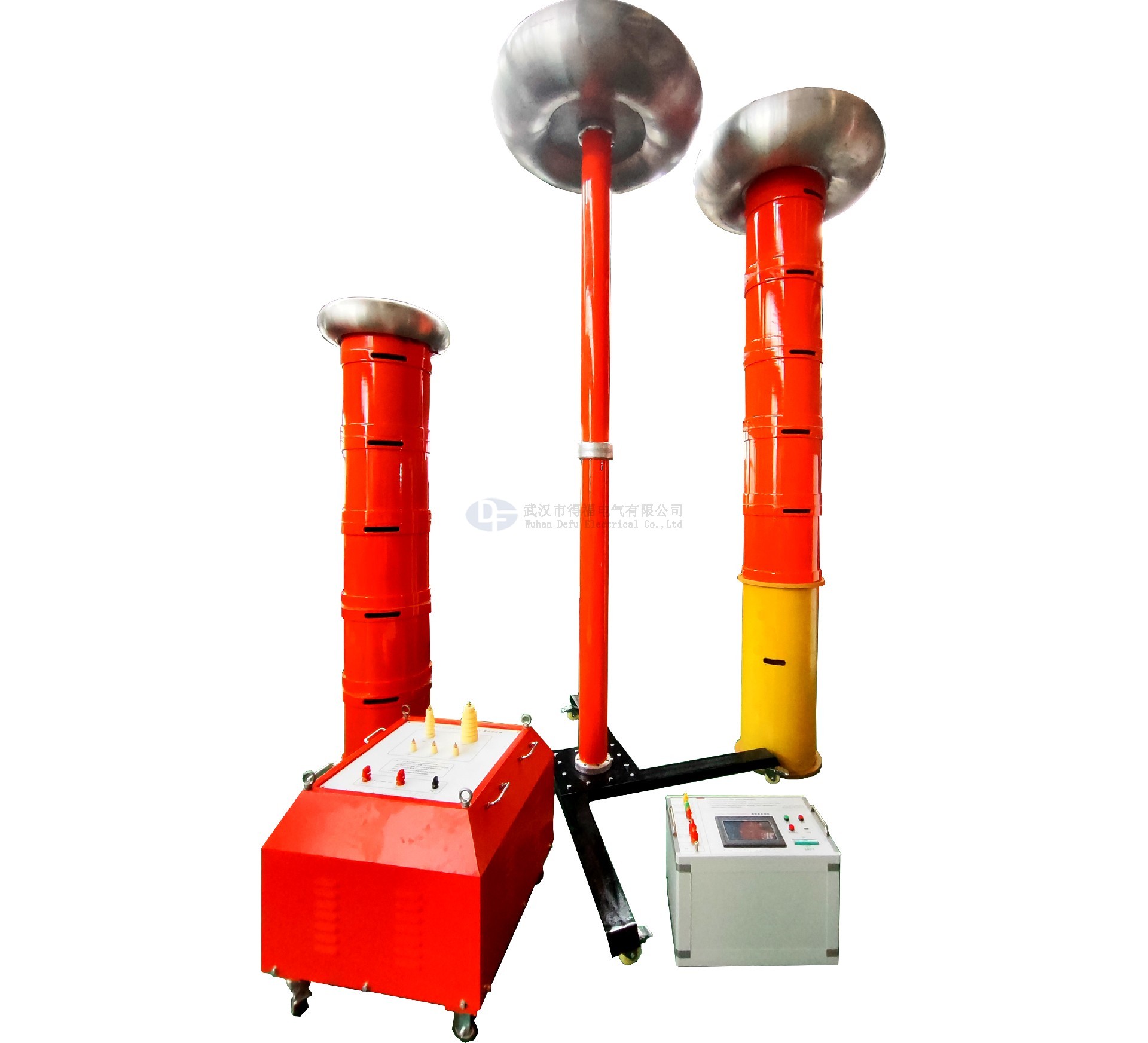

DFXZ-800kVA/400kV 变频串联谐振耐压试验装置

一、系统技术规范及性能

1 系统技术参数

1.1 额定输出电压： 0～400kV

1.2 谐振电压波型： 正弦波，波形畸变率＜1.0%

1.3 最大被试品电流；2A

 1.4 最大试验容量： 800kVA

1.5 输出频率：30～300Hz

1.6 工作时间：满功率输出下，连续工作时间60min

1.7 品质因素：30～90

1.8 输入工作电源：  三相380V±10%，50Hz

1.9 环境温度：－15℃～+40℃

1.10 相对湿度：＜90RH%，无凝露状况

1.11 海拔高度：＜3500m

1.12 噪声：≤50dB

二、主要部件的技术规范及性能

1 变频电源控制箱 BPXZ-30kVA/380V    1台

1.1 技术参数

1.1.1 输入工作电源：  三相380V±10%，50Hz。

1.1.2 输出电压和电流：  0～400V，最大电流200A。

1.1.3 输出频率： 30～300Hz，频率调节细度0.1Hz，不稳定度＜0.05%。

1.1.4 额定输出容量： 80kVA

1.1.5 外形尺寸和重量：850×500×500mm；150kg

1.2 性能特点

1.2.1 参数设置：可对试验电压、耐压时间、试验模式、试验电流、等参数进行设置或选择。

1.2.2 试验模式：手动试验模式、自动试验模式

a、手动试验模式：具备升压、调谐（含手动、自动）、降压（手控自动）功能等。

b、自动试验模式：进入试验状态后，自动进行调谐、升压、计时、降压、切断主回路并转到试验结果界面。

1.2.3 保护功能及其信息提示：具备高压过压、低压过流保护，以及失谐保护、零位、放电保护等多重保护功能。

1.2.4 数据存储功能：试验结果保存、回查等。

a、试验结果：手动或自动试验完毕后，在试验结果界面中可显示出试验时的详细参数，可将参数保存在存储器中，该存储器为非易失存储器，可保存200次试验记录。

b、数据查询：可将已保存的试验结果数据显示到屏幕上。

1.2.5自动稳压功能：系统根据设定的试验电压或手动升压结果，自动跟踪并维持稳定的试验电压，电压稳定度可达1%。

1.2.6 调频范围设定：调频范围可设为20～300Hz。

1.2.7 过压保护功能：软件过压保护值，丰富的高压过压保护功能，更具安全性，有效保护人身、设备及试品的安全。

1.2.8过电流保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整定值时，自动切除整套装置

1.2.9击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。不会对试验设备和人身造成伤害，变频电源内电子元件不会击穿

1.2.10断电保护：试验电源断电后，装置能快速保护

2 激励变压器 JLB-30kVA/2.5/5/10/20kV/0.4kV     1台

配置特点：将高电压、小电流、短时间与低电压、大电流、长时间的试品试验分开处理，配置不同抽头励磁变，以保证励磁变压器的最大利用率及重量最轻。

2.1 技术参数

2.1.1 额定容量： 30kVA

2.1.2 输入电压：  0～400V

2.1.3 输出电压： 2.5kV;5kV;10kV;20kV;

2.1.4 工作频率范围：30～300Hz

2.1.5 工作时间： 60min

2.1.6 外形尺寸和重量：600×600×500mm；135kg

2.1.7 适用范围：电气主设备试验及电缆试验

2.2 性能特点

2.2.1 激励变为油浸式结构。

2.2.2 高、低压绕组及铁芯间均设静电屏蔽层，既是励磁变压器，又是隔离变压器。

2.2.3 内置过压保护，防止击穿反击。

3 高压谐振电抗器 DK-100kVA/50kV   8台

3.1 技术参数

3.1.1 额定最高工作电压： 50kV（有效值）

3.1.2 额定最大工作电流： 2A（有效值）

3.1.3 额定容量：  100kVA

3.1.4 额定电感量： 74H

3.1.5工作频率：30～300Hz

3.1.6 工作时间： 60min

3.1.7 外形尺寸和重量： φ400×420mm；90kg/台

3.2 性能特点

3.2.1 高压谐振电抗器采用真空环氧整体浇注，外有憎水层，防潮性能好，绝缘耐热等级F级，满足干式电抗器国家规范要求。

3.2.2 电抗器为便携式，体积小，重量轻。

3.2.3 电抗器配有防涡流绝缘底座，串联时分组重叠，以降低总体高度减轻劳动强度，增强安全稳定性。

4 电容分压器 FC-400kV/500pF           1台

4.1 技术参数

4.1.1 工作方式：纯电容式

4.1.2 额定电压：  400kV有效值

4.1.3 额定电容量：  500pF

4.1.4 工作频率： 30～300Hz

4.1.5 测量误差：＜1.5%

4.1.6 外形尺寸和重量：φ140×1200mm；15kg(2节)

4.2 性能特点

4.2.1 额定电压下可连续运行1小时。

4.2.2 在30～300Hz范围内，其精度和稳定度保持要求不变。

4.2.3 在20℃、0.4～0.5UN下介损值：≤0.15

4.2.4 分压比误差：有效值时≤1.5%，

4.2.5 高、低压臂的电容采用一致的介质结构，温度系数小，角位移小，在30~300H内分压比不变。

4.2.6 电压测量通过专用测试引线引至变频电源进行测量。
