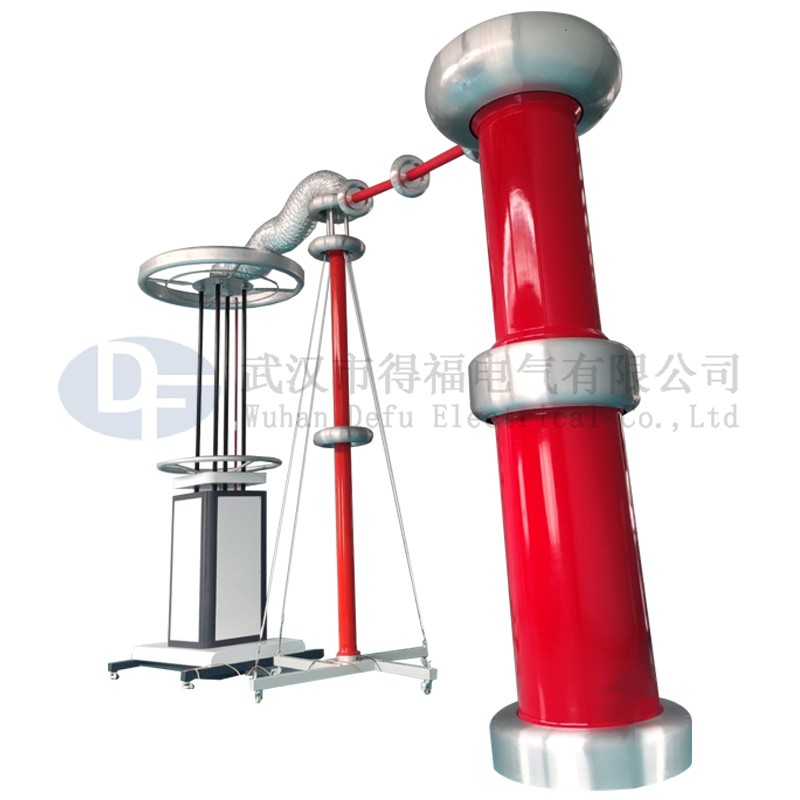

环氧筒式试验变压器

参考标准:

注: 关于产品购买、技术维护等服务,欢迎致电! 联系我们

产品简介 Product Introduction

一、产品概述

环氧筒式试验变压器(下称试变)和操作(控制)部分组成。它是发电站、供配电系统及科研单位等广大用户的基本试验设备。用于对各种电器产品、电气设备、绝缘材料等进行规定电压下的绝缘强度试验,考核产品的绝缘水平,发现被试品的绝缘缺陷,衡量承受过电压的能力。



二、产品结构

环氧筒式试验变压器采用优质冷轧硅钢片叠制而成。线圈为同心宝塔形多层圆筒式,低压线圈在内,高压线圈在外,外壳为圆筒式,配有底座,方便移动。



三、工作原理

用工频220V(10kVA以上用380V)电源接入控制箱(台),经自耦调压器调节0-220V/380V电压输入到试验变压器初级绕组。根据电磁感应原理,在次级(高压)绕组按其与初级绕组匝数之比获得同等倍数的电压幅值――工频高压。



四、使用贮存条件

1.海拔高度不超过2000米

2.周围空气温度-5℃~+40℃,空气相对湿度不大于85%(+20%),从一个环境换到另一个环境,温差不得大于15%。

3.无导电尘埃存在。

4.无火灾及爆炸危险品。

5.不含有腐蚀金属和绝缘的气体存在。

6.无剧烈振动和碰撞的场所。

7.地面水平面不超过3度。

8.电源电压波形为正弦波,波形畸变率小于1%,频率为50Hz,电源侧应不遭受来自外部的大气过电压。

9.设有一个可靠接地点,接地电阻小于0.5Ω





五、技术参数:

容量

(KVA)

高压输出

电压(KV)

高压输出

电流(mA)

低压输入

变比

温升℃

30分钟

V

A

1.5

50

30

200

7.5

500

10

3

50

60

200

15

500

10

5

50

100

200

25

500

10

10

50

200

200

50

500

10

20

50

400

400

50

500

10

30

50

600

400

75

500

10

40

50

800

400

100

500

10

50

50

1000

400

125

500

10

5

100

50

200

25

1000

10

10

100

100

200

50

1000

10

20

100

200

400

50

1000

10

30

100

300

400

75

1000

10

40

100

400

400

100

1000

10

50

100

500

400

125

1000

10

100

100

100

400

250

1000

10

150

100

1500

400

375

1000

10

200

100

2000

400

500

1000

10

250

100

2500

400

625

1000

10

20

150

133

400

50

1500

10

30

150

200

400

75

1500

10

50

150

333

400

125

1500

10

100

150

666

400

250

1500

10

150

150

1000

400

375

1500

10

200

150

1333

400

500

1500

10

250

150

1666

400

625

1500

10

30

200

150

400

75

2000

10

50

200

250

400

125

2000

10

100

200

500

400

250

2000

10

注:100kVA及以上的输入电压可提高到3000V或者由用户提出。

六、试验接线




交流(工频)耐压试验接线示意图



七、注意事项

1.主回路电源容量应满足最大输出功率。

2.在升压时,切要观察各表计是否正常情况下工作,严禁超负荷工作。

3.所有接地为一点接地。

4.设备严禁倾倒,缺油时严禁使用。

5.绝缘外壳及铁外壳的高压套管,严禁碰撞、划伤。

6.整体设备严禁在室内温度低于-5℃时存贮或使用。

7.设备调换环境时,环境相对温差不得大于15℃。

8.套管及外壳表面严禁覆水、冰、雪,室内设备严禁室外存贮使用。

9.试验结束后,设备控制台钥匙应拨出保管。

10.本套设备应有专人操作,专人保管。

11.在使用本套设备前,必须认真阅读说明书。



八、日常维护及运输

1.本套设备应放置在干燥、清洁的场地,不用时应做好防雨、雪、水、尘的防护工作,户外型应做好防雷工作。

2.对长期放置不用的设备应定期检查设备所有紧固件及对绝缘套管及绝缘筒表面的有清理工作。

3.运输时设备应包装好且用钢丝绳紧固牢,此时应注意变压器的装车,防止运输时,起步与刹车引起内部构件串动、松动、变形(方向根据提供的总装配图来定),绕组元件的轴向方向垂直于运输工具的行走方向。(如下图)


4.设备发生故障,用户无法修理时,应及时通知供应商派人维修。



九、售后服务

仪器自购买之日起一年内,属产品质量问题免费包修包换,终身提供维修和技术服务。如发现仪器有异常情况或故障请与公司及时联系,以便为您安排最便捷的处理方案。
