油浸式试验变压器产品结构及工作原理

试验变压器（下称试变）又称升压器，它是发电站、供配电系统及科研单位等广大用户的基本试验设备。用于对各种电器产品、电气设备、绝缘材料等进行规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量承受过电压的能力。

产品应符合标准 DL/848.2～2004工频耐压试验装置

产品结构

YDJ交流型试验变压器、TDM交直流两用轻型高压试验变压器采用优质冷轧硅钢片叠制而成。线圈为同心宝塔形多层圆筒式，低压线圈在内，高压线圈在外；这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角形结构，整体外形显得美观大方。具有体积小、重量轻、外形美观、移动方便等优点。

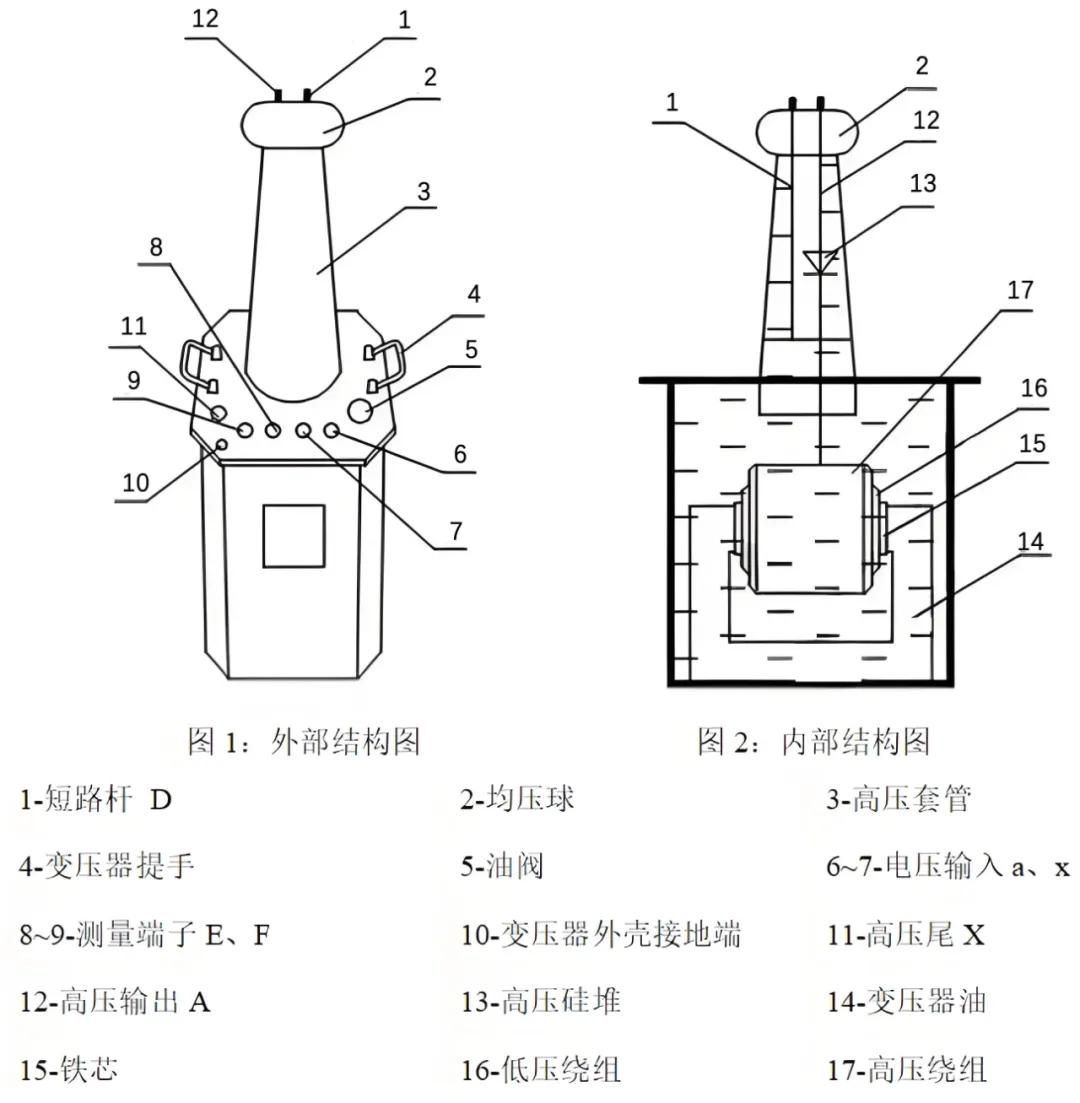

其外部结构图见图1，内部结构图见图 2。

在YDJ、TDM试验变压器中，a、x 为低压输入端子，E、F 为仪表测量端子， A、X为高压输出。YDJ系列中无高压硅堆。

工作原理

用工频AC220V（10KVA以上用380V）电源接入控制箱（台）（为试验变压器配套设备，详细资料请见控制箱（台）使用说明书），经自耦调压器调节0～220V/380V电压输入到YDJ（TDM）试验变压器初级绕组。根据电磁感应原理，在次级（高压）绕组按其与初级绕组匝数之比获得同等倍数的电压幅值――工频高压。此工频高压经高压硅堆整流及电容器滤波可获得直流高压，其中幅值是工频高压有效值的倍。

本系列产品分为三大类：交流型命名为YDJ、交直流两用型命名为TDM，同时可将带有200V抽头的试验变压器连接成串激式试验变压器YDJ（C）。
