直流电阻和直流高压发生器区别

1. 功能与用途

• 直流电阻测试仪

  • 功能：用于测量电气设备（如变压器绕组、电机、电缆等）的直流电阻值，评估导体接触是否良好、绕组是否短路或断路。

  • 用途：检测设备导电回路的完整性，例如变压器分接开关接触电阻、电缆导体电阻等。

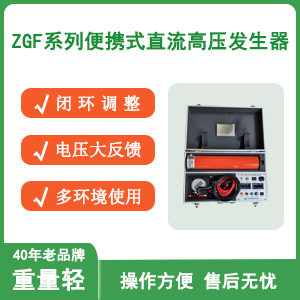

• 直流高压发生器

  • 功能：产生高电压直流电（通常数千伏至数百千伏），用于耐压试验或绝缘测试。

  • 用途：对电缆、避雷器、绝缘子等设备进行直流耐压试验或泄漏电流测试，验证绝缘性能。

2. 输出特性

• 直流电阻测试仪

  • 输出低电压、大电流（通常几伏至几十伏，电流可达数安培），以满足欧姆定律测量微小电阻（微欧级）。

• 直流高压发生器

  • 输出高电压、小电流（电压可达数百kV，电流通常毫安级），模拟高压环境下的绝缘状态。

3. 核心参数

• 直流电阻测试仪

  • 关键参数：测量范围（如0.1μΩ~20kΩ）、精度（0.2级）、测试电流（如1A/10A）。

• 直流高压发生器

  • 关键参数：输出电压（如60kV~600kV）、电流（如2mA~10mA）、纹波系数（≤1%）。

4. 典型应用场景

• 直流电阻测试仪

  • 变压器出厂/检修时测量绕组直流电阻；

  • 开关触点接触电阻测试。

• 直流高压发生器

  • 电力电缆的直流耐压试验；

  • 避雷器的泄漏电流测试。

5. 安全注意事项

• 直流电阻测试仪：需断开被测设备电源，避免外部感应电压干扰。

• 直流高压发生器：需严格接地，防止高压击穿或残余电荷伤人，试验后必须放电。

简单总结

• 直流电阻测试仪 → 测导体电阻（低电压、大电流）。

• 直流高压发生器 → 测绝缘性能（高电压、小电流）。

两者互补，常配合使用于电力设备的全面检测（如变压器试验中，先用直流电阻测试绕组导通性，再用直流高压测试绝缘）。
