变压器的变比试验怎么做?

发布时间：2025-10-22 15:26:53人气：

变压器的变比试验是通过测量高低压侧电压比值验证绕组匝数、分接开关状态及接线正确性的标准化测试，‌核心步骤包括试验准备、仪器设置、执行测试和结果评估‌，需遵循安全操作规程并依据国家标准判定误差。

试验目的与方法
变比试验用于检测变压器绕组匝数比、分接开关定位准确性及匝间短路等缺陷，确保设备安全运行和并联可行性。常用方法包括：
双电压表法‌：在一次侧施加稳定交流电压，用双电压表同步测量高低压侧电压值，计算比值（k=U1U2k=U2U1），适用于单相或三相变压器，但需高精度仪表和稳定电源。
变比电桥法‌：通过电桥平衡原理自动计算变比，精度高（0.2%-0.5%），操作简便，但需正确设置参数。

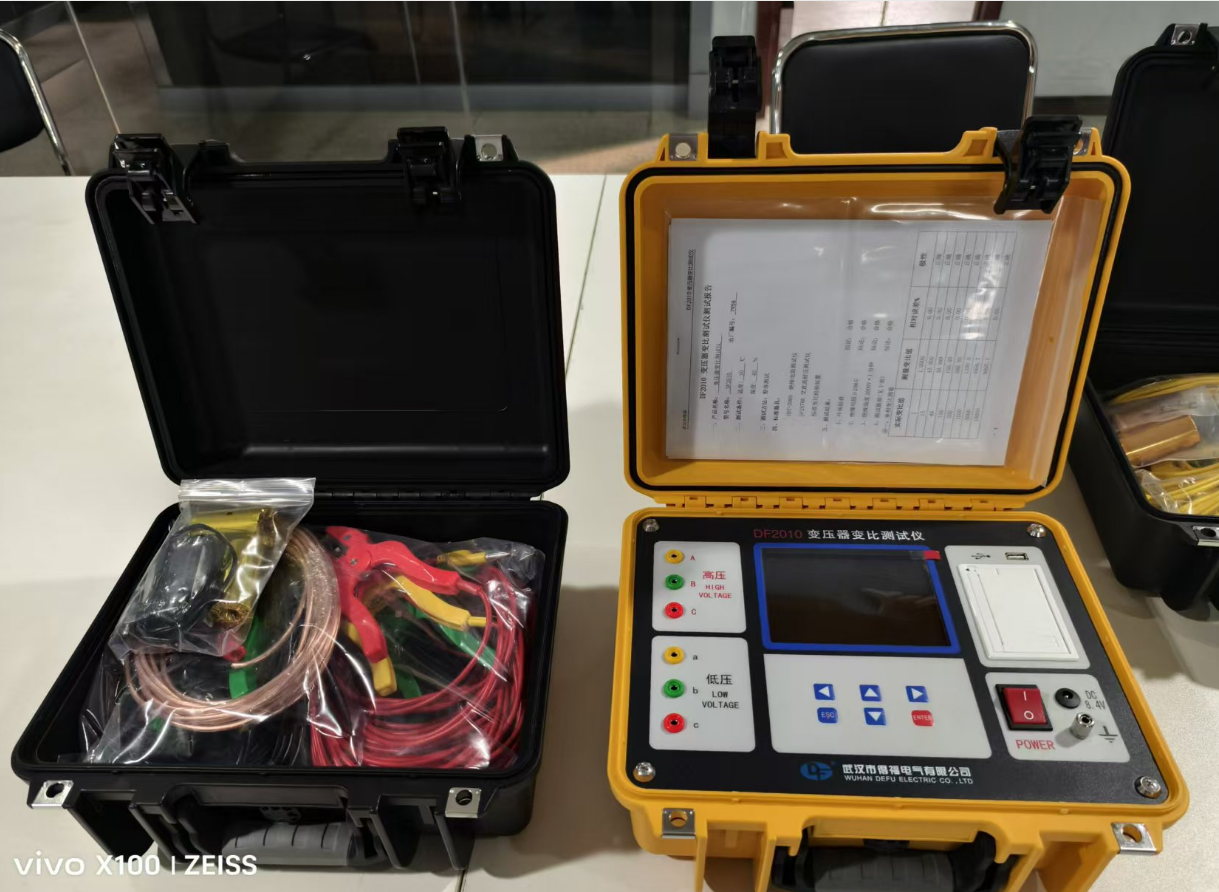

自动测试仪法‌：现代主流方法，设备集成度高，支持自动测量变比、接线组别及误差计算，30秒内完成三相测试，精度达0.2%-0.5%，适用于现场快速检测。
试验步骤与误差标准
试验准备‌：关闭电源，确保变压器断电；连接测试仪时，高压侧（ABC）与低压侧（abc）对应相序接线，避免反接；接地端可靠接地。
仪器设置‌：输入变压器参数（组别、总分接数、额定变比），检查档位匹配；自动测试仪需选择正确组别（如Y/y或D/d）。
执行测试‌：启动测量，记录电压比值；单相测试时非测试相短接；三相测试优先用单相电源分相测量以减少误差。
结果评估‌：变比误差标准为：
变比＞3时允许偏差≤0.5%。
变比≤3时允许偏差≤1%。
误差超标需分段定位故障。
注意事项
安全操作‌：测试前断电，高压侧引线勿接反；雷雨天气需先测绝缘。
环境控制‌：保持温湿度稳定，远离强电磁场；干式变压器需在干燥环境测试。
设备维护‌：测试线接触良好，仪器定期校准；自动测试仪需检查保险（2A/0.5A）。‌
