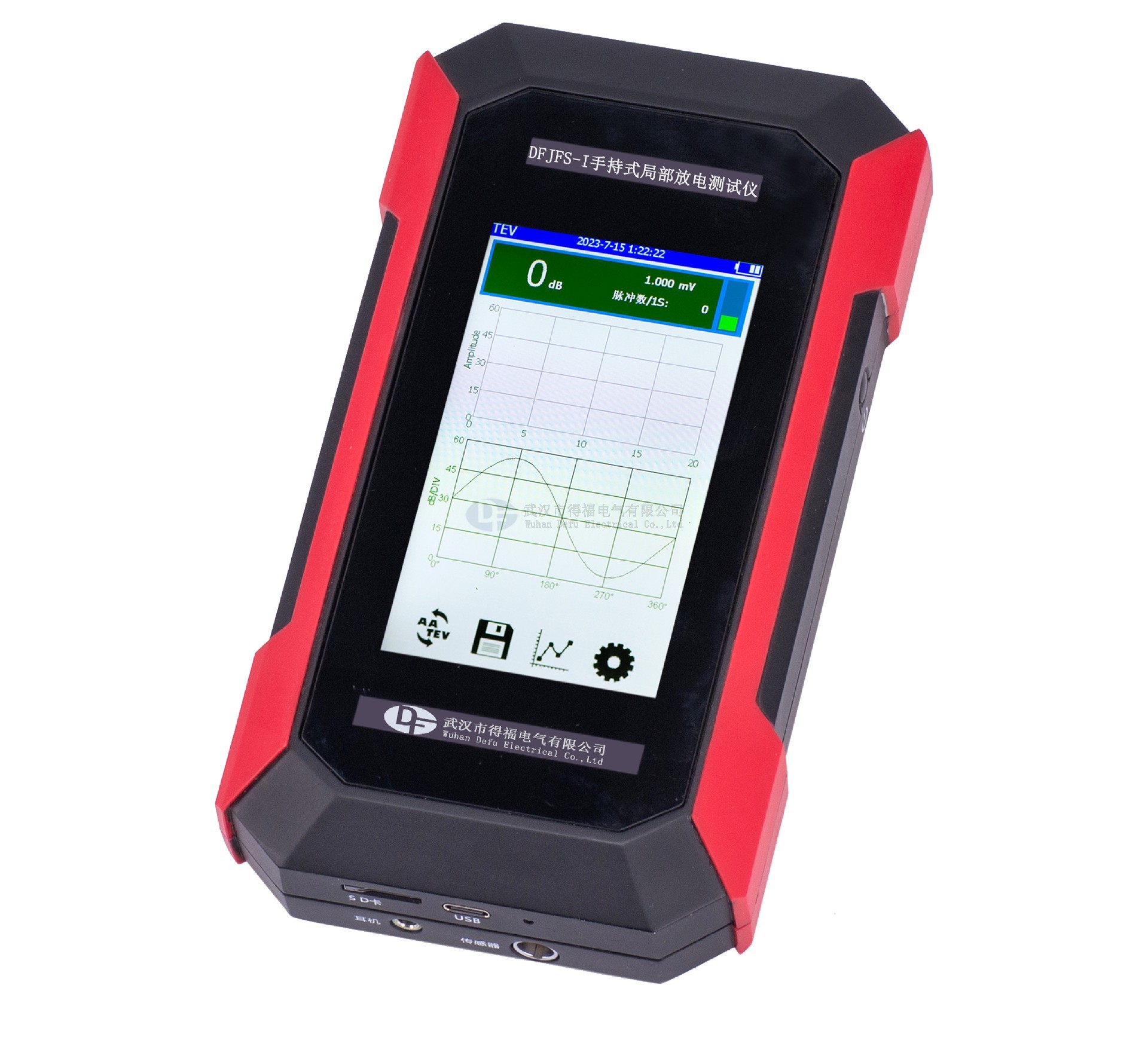

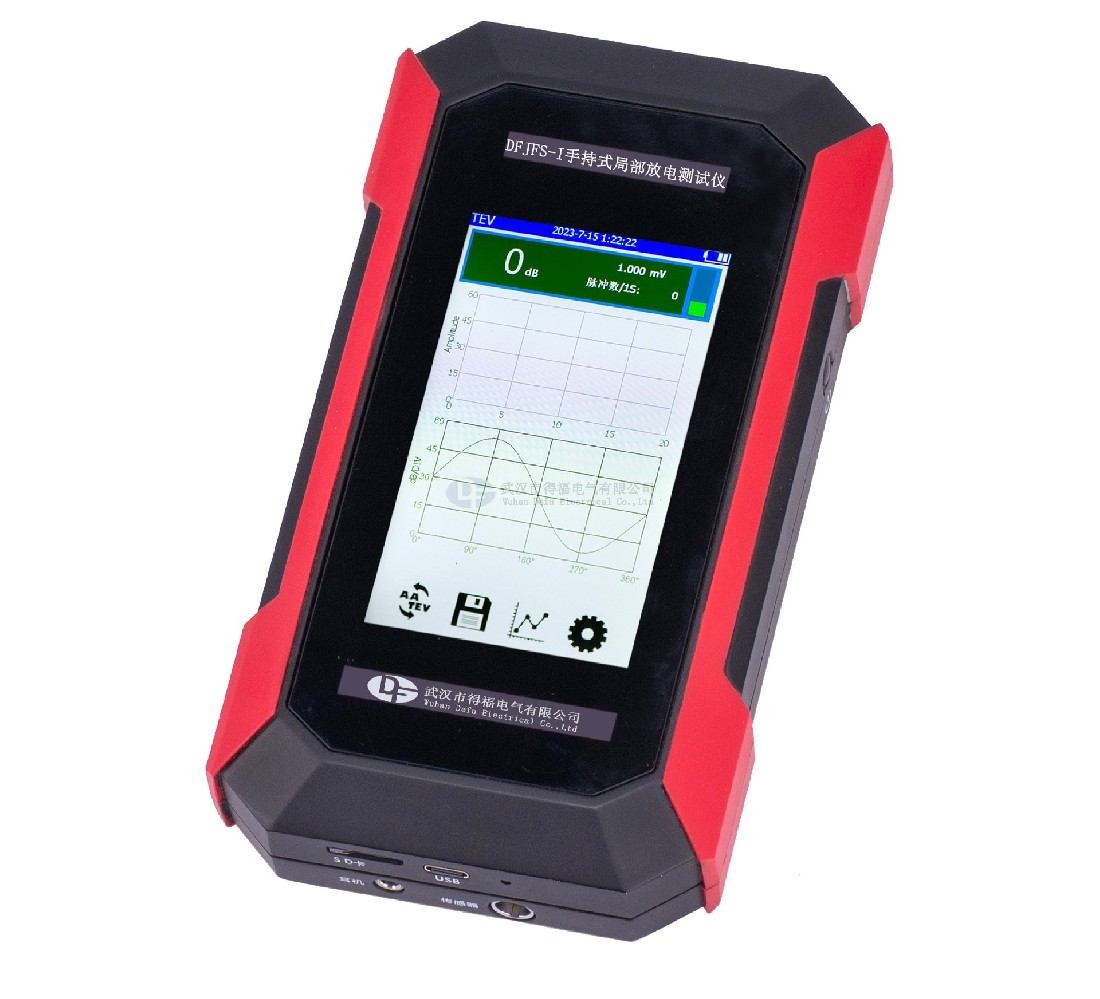

DFJFS-I 手持式局部放电测试仪

一、产品概述

局部放电是一种脉冲放电，它会在电力设备内部和周围空间产生一系列的光、声、电气和机械的振动等物理现象和化学变化。这些伴随局部放电而产生的各种物理和化学变化可以为监测电力设备内部绝缘状态提供检测信号。当高压电气设备内部出现绝缘缺陷时，会伴随有局部放电信号的产生。通过对局放信号的检测和分析，能判断高压电气设备内部是否存在绝缘隐患，防止潜在事故的进一步扩大。

此设备我公司研制的一种多功能的手持局放检测仪器，其基于地电波、超声波、特高频及高频电流检测方法，用来测试设备的局部放电情况，可读出局部放电幅度及图谱波形，可以提供二维、三维图谱的存储以及读出功能等，可以较好地评估电气设备局部放电情况。局部放电巡检仪适用于GIS、开关柜、变压器及电力电缆等电气设备的局放检测。通过以下几项指标来衡量电气设备的放电程度：

局部放电强度检测：通过测量 1 个工频周期内的放电信号，根据放电脉冲序列中最大值（dB）来表征局部放电的强度。

局部放电频度检测：通过测量 1 个工频周期内的放电信号，提取放电脉冲并根据放电脉冲数量来表征局部放电的频度。

设备携带方便，操作简单，所有的检测对高压设备的运行不产生任何影响。该产品可以对测量信号多周期观察，对放电进行频率识别，并通过多种模式进行分析，能够清楚地判断故障。

二、产品特点

☀ 配置不同传感器实现几乎所有的高压电气设备的局部放电检测；

☀ 提供时域波形、PRPD、PRPS等多种放电图谱，实现不同放电类型的分析；

☀ 人性化的人机界面方便不同设备的数据管理；

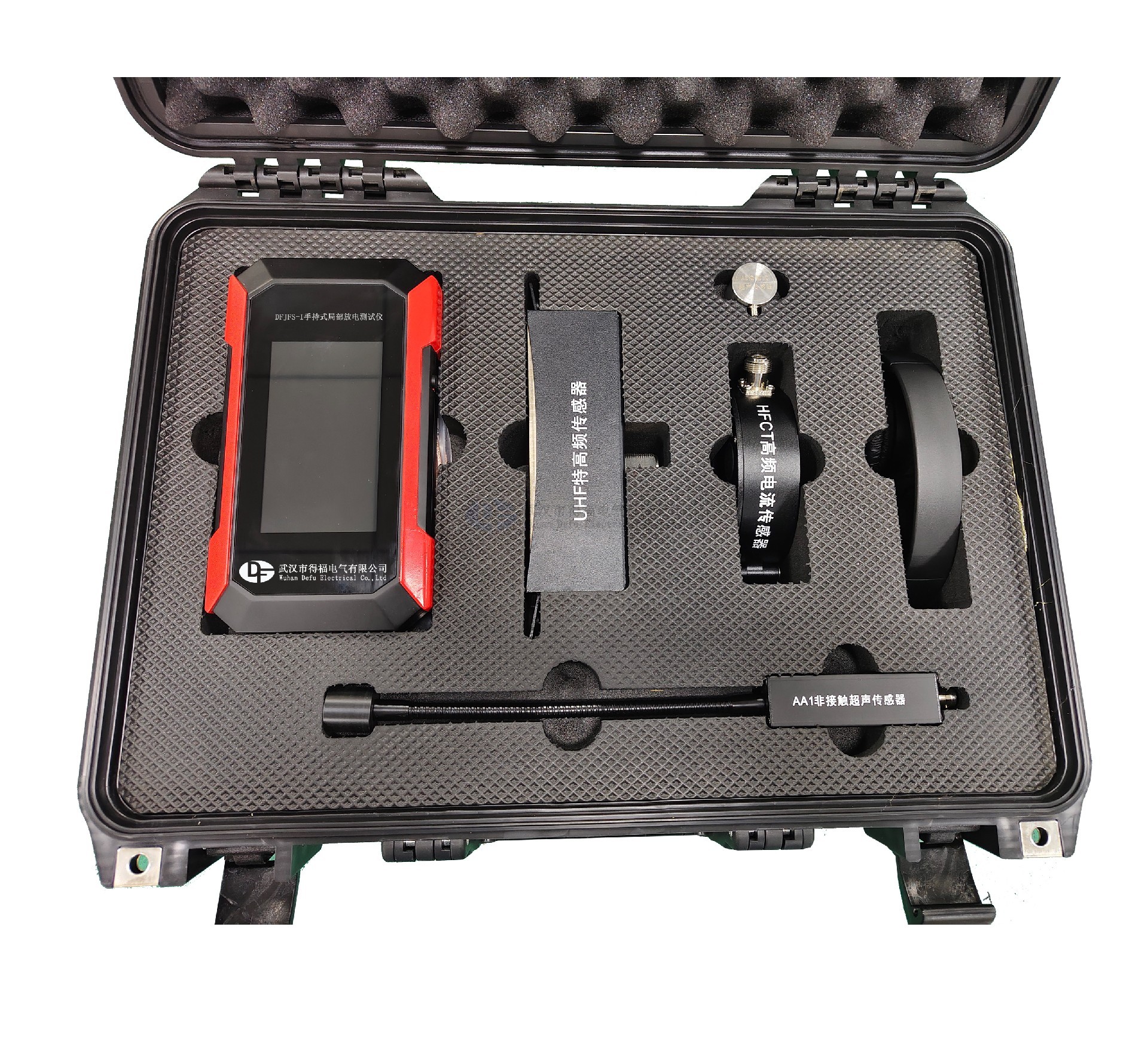

☀ 内置超声波传感器和暂态地电压(以下简称TEV)传感器，可外接变压器、GIS、架空线路、电缆等专用传感器；

☀ 采用非侵入式检测方式，测试过程中无需停电，无需额外配置高压源，比传统的脉冲式局部放电检测仪使用更加方便；

☀ 测试带宽范围为30kHz ~ 2.0GHz，适用各种频段的检测原理；

三、产品应用领域

☀ 发、配电企业

☀ 铁路系统

☀ 石油化工供电系统

☀ 航空航天检测领域

☀ 自动化检测领域

四、执行标准

DL/T 500-2017 电压检测仪使用技术条件

GB/T 4208-2017 外壳防护等级的分类（IP代码）

GB/T 2423.1-2008 电工电子产品基本环境试验规程 试验 A:低温试验方法

GB/T 2423.2-2008 电工电子产品基本环境试验规程 试验 B:高温试验方法

GB/T 2423.4-2008 电工电子产品基本环境试验规程 试验:交变湿热试验方法

GB/T 2423.5-2019 电工电子产品环境试验 第2部分:试验方法 试验和导则:冲击试验方法

GB/T 2423.10-2008 电工电子产品环境试验 第2部分:试验方法 试验和导则:振动(正弦)试验方法

GB/T 17626.2-2018 电磁兼容性 试验和测量技术 静电放电抗扰度性试验（IEC 61000-4-2：1995）

GB/T 17626.5-2019 电磁兼容性 试验和测量技术 浪涌（冲击）抗扰度试验

GB/T 17626.3-2016 电磁兼容性 试验和测量技术 射频电磁场辐射抗扰度试验

GB/T 17626.4-2018 电磁兼容性 试验和测量技术 快速瞬变电脉冲群抗扰度试验

GB/T 17626.7-2008  电磁兼容 试验和测量技术供电系统及所连设备谐波、谐间波的测量和测量仪器导则

GB/T 19862-2016 工业自动化仪表绝缘电阻、绝缘强度技术要求和试验方法
