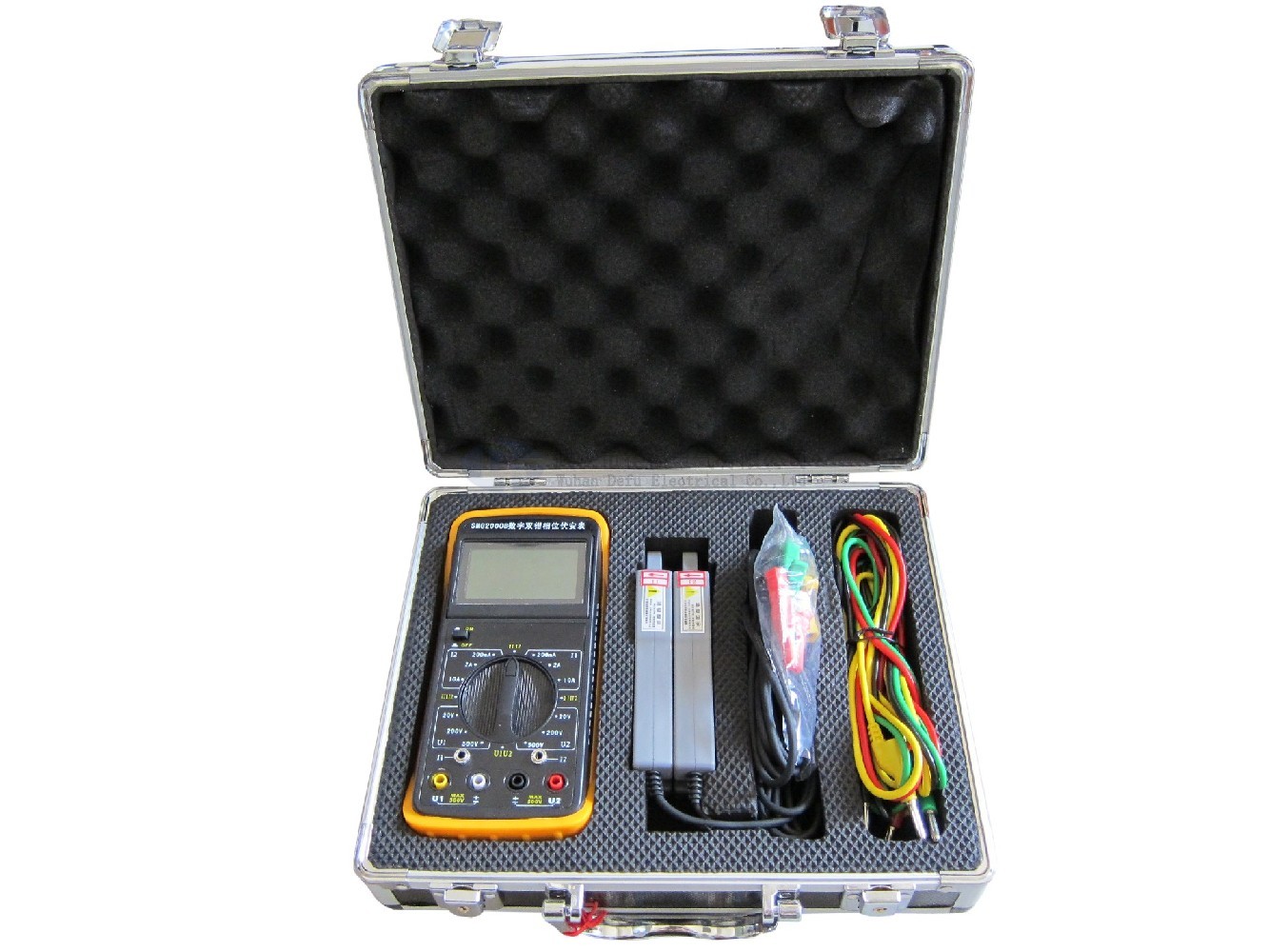

SMG2000B数字双钳相位伏安表

参考标准:

注: 关于产品购买、技术维护等服务,欢迎致电! 联系我们

产品简介 Product Introduction

一、概述

该仪表是专为现场测量电压、电流及相位而设计的一种高精度、低价位、手持式、双通道输入测量仪表。用该表可以很方便地在现场测量U-UI-IU-I之间的相位,判别感性、容性电路及三相电压的相序,检测变压器的接线组别,测试二次回路和母差保护系统,读出差动保护各组CT之间的相位关系,检查电度表的接线正确与否等。采用钳形电流互感器转换方式输入被测电流,因而测量时无需断开被测线路。测量U1-U2之间相位时,两输入回路完全绝缘隔离,因此完全避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。显示采用了高反差液晶显示屏,字高达25mm,屏幕角度可自由转换约70°,以获得最佳视觉效果。

仪表外壳采用工程绝缘材料,另配橡皮防振保护套,安全、可靠。

二、基本误差

1、参比工作条件

1)环境温度:(23±5

2)环境湿度:(4575% RH

3)被测信号波形:正弦波、β=0.02

4)被测信号频率:(50±0.2Hz

5)被测载流导线在钳口中的位置:任意

6)测量相位时被测信号幅值范围:100220V0.5A1.5A

7)外参比频率电磁场干扰:应避免

2、基本误差极限

1)交流电压(见表1

1:交流电压测量误差



基本误差极限

20V

0.01V

±(1.2%RD+2)

200V

0.1V

±(1.0%RD+2)

500V

1V

±(1.2%RD+2)

输入阻抗:各量限均为2MΩ

2 交流电流(见表2

2:交流电流测量误差





基本误差极限

200mA

0.1mA

±1.0%RD+2

2A

1mA

10A

10mA



3 相位

U-UU-II-I(见表3

3:工频相位测量误差



分辨率

基本误差极限

0360°

±3°

U1-U2相位时电压输入回路阻抗:40kΩ

三、工作误差

1、额定工作条件

1)环境温度:(040

2)环境湿度:(2080% RH

3)被测信号波形:正弦波、β=0.05

4)被测信号频率:(50±0.5Hz

5)被测载流导线在钳口中的位置:任意

6)测量相位时被测信号幅值范围

     U1-U2相位时:30V500V

     I1-I2 相位时:10mA10.00A

     U1-I2  I1-U2 相位时:10V500V10mA10.00A

7)外参比频率电磁场干扰:应避免

2、额定工作误差极限

述额定工作条件下,各被测量的额定工作误差极限不超过相应基本误差极限的两倍。

四、其它技术特性

1、显示位数:三位半

2、采样速率:3/

3、电源:单个 9V 迭层电池、电源电流小于5mA

4、外形尺寸

表壳尺寸:192mm×95mm×55mm

钳壳尺寸:140mm×42mm×20mm

钳口尺寸:Φ7mm×9mm

5、重量

表体:280g    测量钳:2×200g

6、储存条件

温度:-10℃50℃
