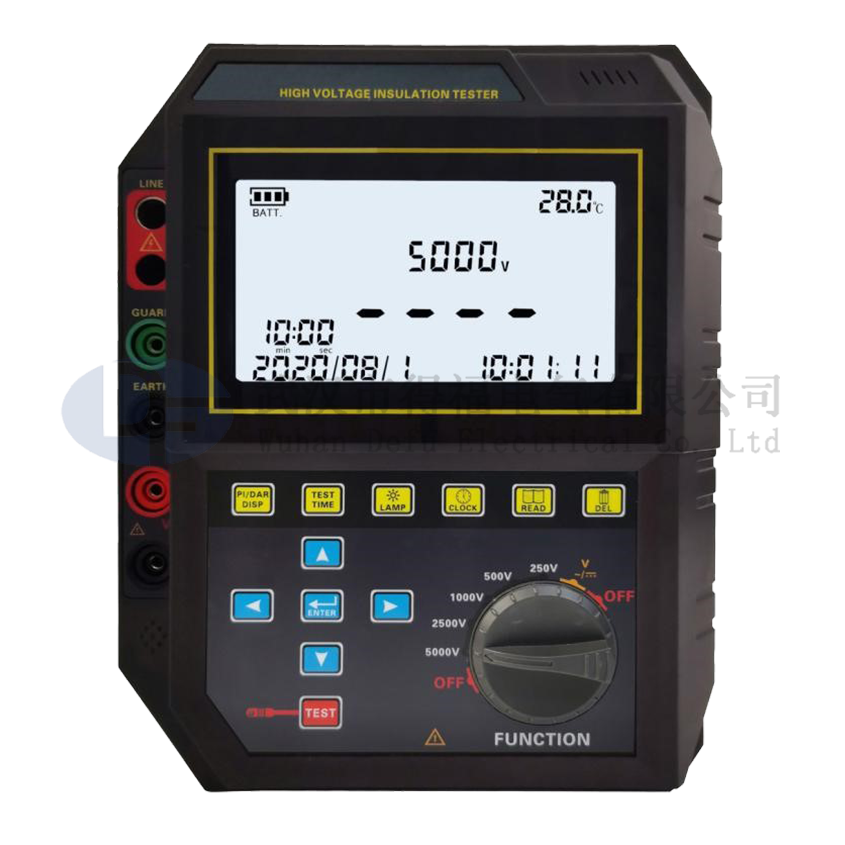

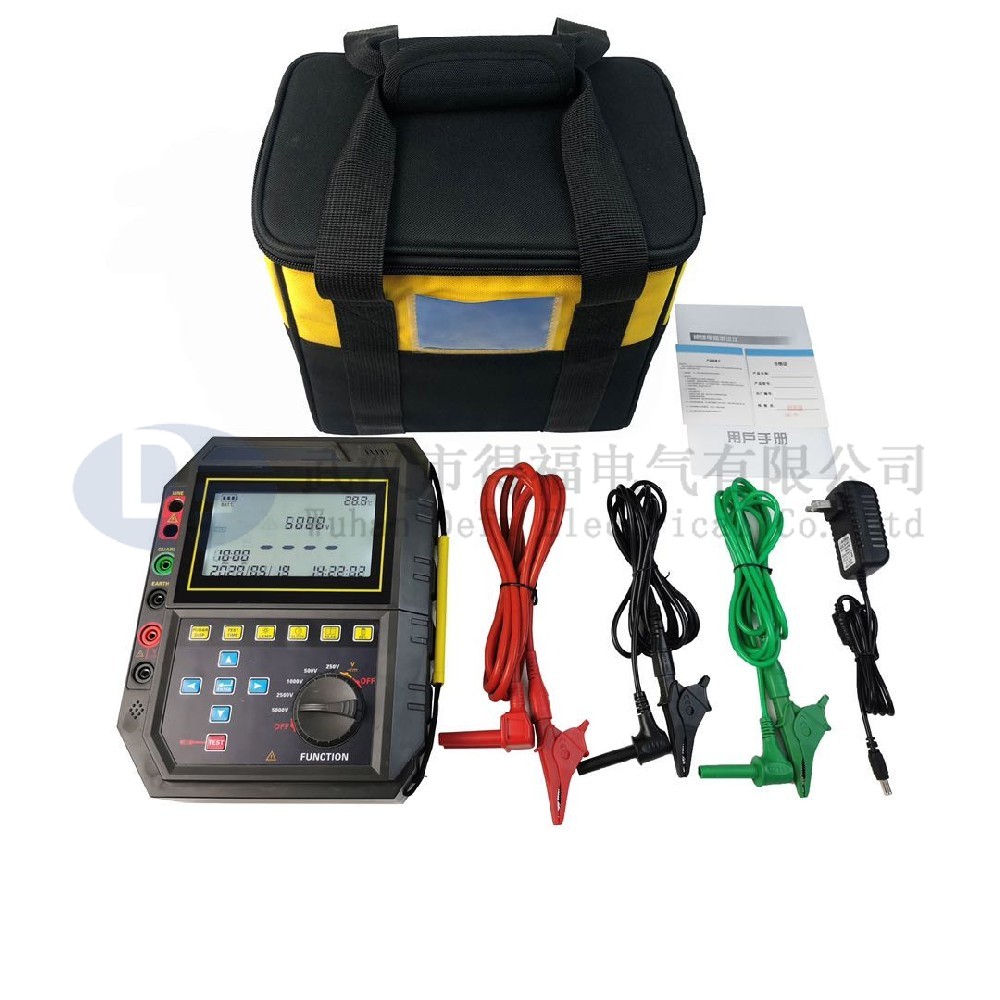

DF-3010绝缘电阻测试仪

参考标准:

注: 关于产品购买、技术维护等服务,欢迎致电! 联系我们

产品简介 Product Introduction


电力试验规程对众多的电力设备如:电缆、电机、发电机、变压器、互感器、高压开关、避雷器等要求做一系列的绝缘性能试验,首先是要做绝缘电阻测试。近年来随着电力事业的飞速发展,大容量设备的使用不断增加,用普通的兆欧表无法检测其绝缘性能。

在测试大容量电力设备的绝缘电阻时,绝缘电阻值和加压的时间有关,加压时间越长,绝缘阻值越高,这种现象叫绝缘的吸收现象。要了解被试品的绝缘性能必须首先对其做吸收比和极化指数试验,为下一步的泄漏、介质损耗、局部放电等,绝缘性能试验提供安全保障。我公司依照电力标准化规程特推出10KV绝缘电阻测试仪(以下简称10KV),对电力设备进行绝缘、吸收比、极化指数耐压泄漏试验,为系列绝缘试验提供前期准确判断。

由于充电电流直接影响到大容量容性试品的绝缘值测试,因此需要大的充电电流,充电能力越强吸收比测试值就越接近真实值。10KV短路电流大于5mA,克服了普通型兆欧表短路电流小,测试不准确、易受干扰等弊端。10KV采取适时电压电流采样做除法运算,所以在测试时即便电压发生变化,由欧姆定理计算得到的电阻值也是准确的。该表采用先进的单片机控制流程,人机界面对话,携带方便,操作简单;内附高性能大容量充电电池,交直流两用,并设有欠压保护和电池过充保护。仪器测试大容性负载时,测试完成后自动放电速度快,实时监测放电过程。本仪器可以自动显示当前时间,保存历史测试数据及时间,为试验人员提供了极大的方便。

本仪器是一种新型智能化仪表,是试验人员的最佳选择。

1. 输出电压:

-DC500V,-DC1000V,-DC2500V,-DC5000V,-DC10000V

误差:±5%FS(FS为满量程值);

满足对容性负载快速充电的要求

短路电流5mA,自动快速放电功能,并有残余电压显示

2.功能参数:

可以自动转换量程,读数方便

电阻显示范围:0Ω到35T

500V,0-10G

1000V,0-10G,

2500V,0-500G,

5000V,0-10T,

10000V,0-35T,

模拟进度条显示   0-10T

电容放电:从5000 V至50 V,<250 ms/μF放电

防护等级:IP65(盖子封闭),IP40(盖子打开)

安全性:符合IEC61010-1,CATIV600 V要求

3. 电阻测试精度范围

1 M~10MΩ误差: ±5%FS(FS为满量程值);

10M~10GΩ误差: ±3%FS(FS为满量程值);

10G~100GΩ误差:±5%FS(FS为满量程值);

100G~500GΩ误差:   ±20%FS(FS为满量程值);

4. 电压测试功能,自动放电功能

仪器测试完毕自动检测残余电压,并自动放电,

保护设备和人身安全。

直流电压测试:600V

交流电压测试:600V

5:其他功能

1)自动计时功能(最大计时600S),仪器蜂鸣器每秒短鸣一次,每间隔15秒着重短鸣一次。

2)自动测量计算并显示R15S、R60S、R600S吸收比、极化指数值。

3)进入系统菜单可以选择查看记录,修改时间,短路电流,滤波设置。

4)抗干扰能力强,读数稳定、可靠。

5)完备的保护功能,保障操作安全。

6. 使用条件

环境温度:  0℃-40℃

相对湿度:  ≤70%RH

7. 电源适用范围

交流:220V±10%   充电

    (内置大容量锂电,交直两用,便携式)

当电池电量不足时自动关机。

8. 体积与重量

体积:280mm×210mm×100mm;

重量:<5kg
