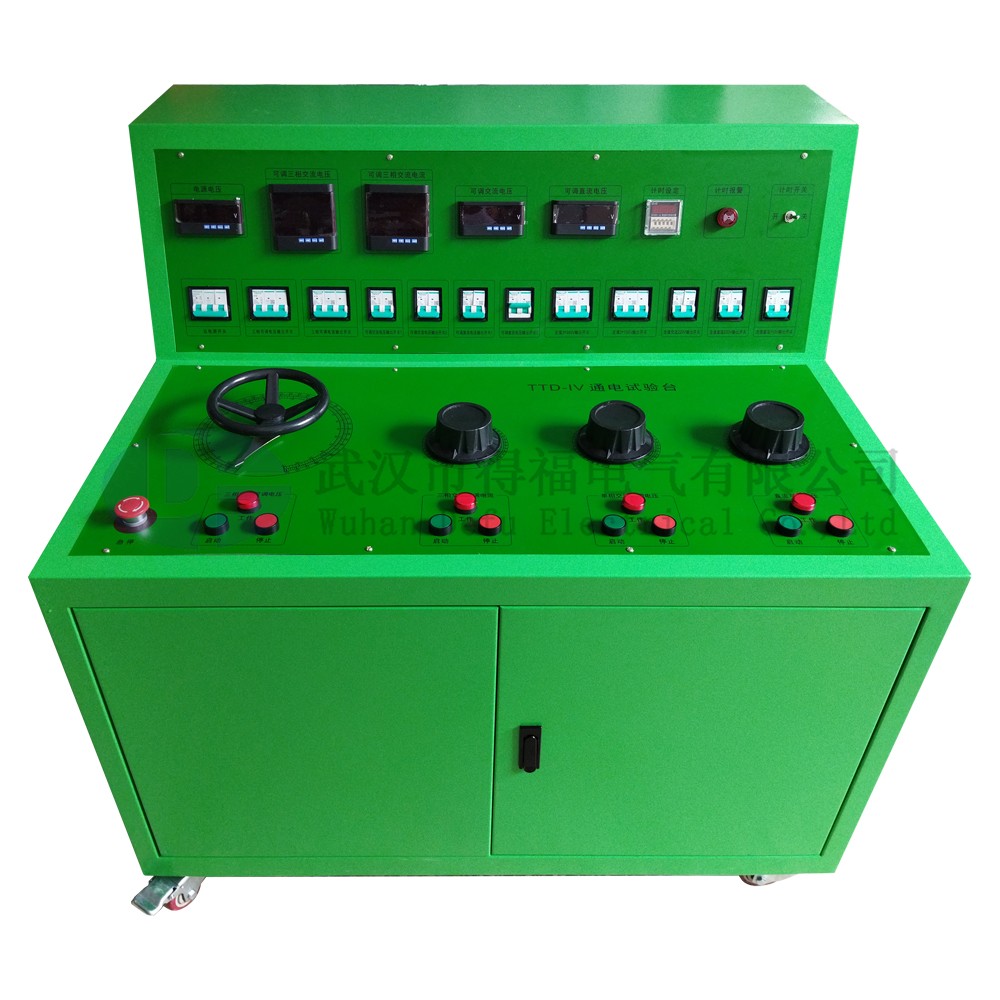

TTD-IV 通电试验台（4个调压器）

一、概述

本产品为我公司最新开发的一种产品、适用高低压柜二次侧试验电压、电流的要求。采用美观大方、测量准确、显示清晰的数显电压表、电流表。本试验台指示面、操作面及出线端口布置合理、加之操作面按人体座式高度设计、使用者操作非常方便。各项试验为独立操作、简便、敏捷提高工作效力。

二、技术要求

1、电源3*380V带N线；

2、三相交流电压输出；三相电压0~450V（单独三相可调带隔离变）电流小于39A接线柱输出；

3、三相交流电流输出：三相电流0~10A（单独三相可调）相电压24V/线电压41.6V。接线柱输出；

4、单相直流电压0~300V电流0~5A（单独可调）2路输出；

5、单相交流电压0~250V电流0~5A（单独可调）2路输出；

6、定值输出380V （3相）电流小于10A接线柱输出；

7、定值输出100V （3相）电流小于2.5A  接线柱输出；

8、定值输出220V （单相）电流小于10A 插座输出；

9、定值直流220V /500W（开关电源）  接线柱输出；

10、定值直流110V /500W（开关电源）  接线柱输出；

11、仪表采用数显表；　　　　　　　　　　　　　　　　　　

12、可移动式；

13、进线电源采用接线柱；
