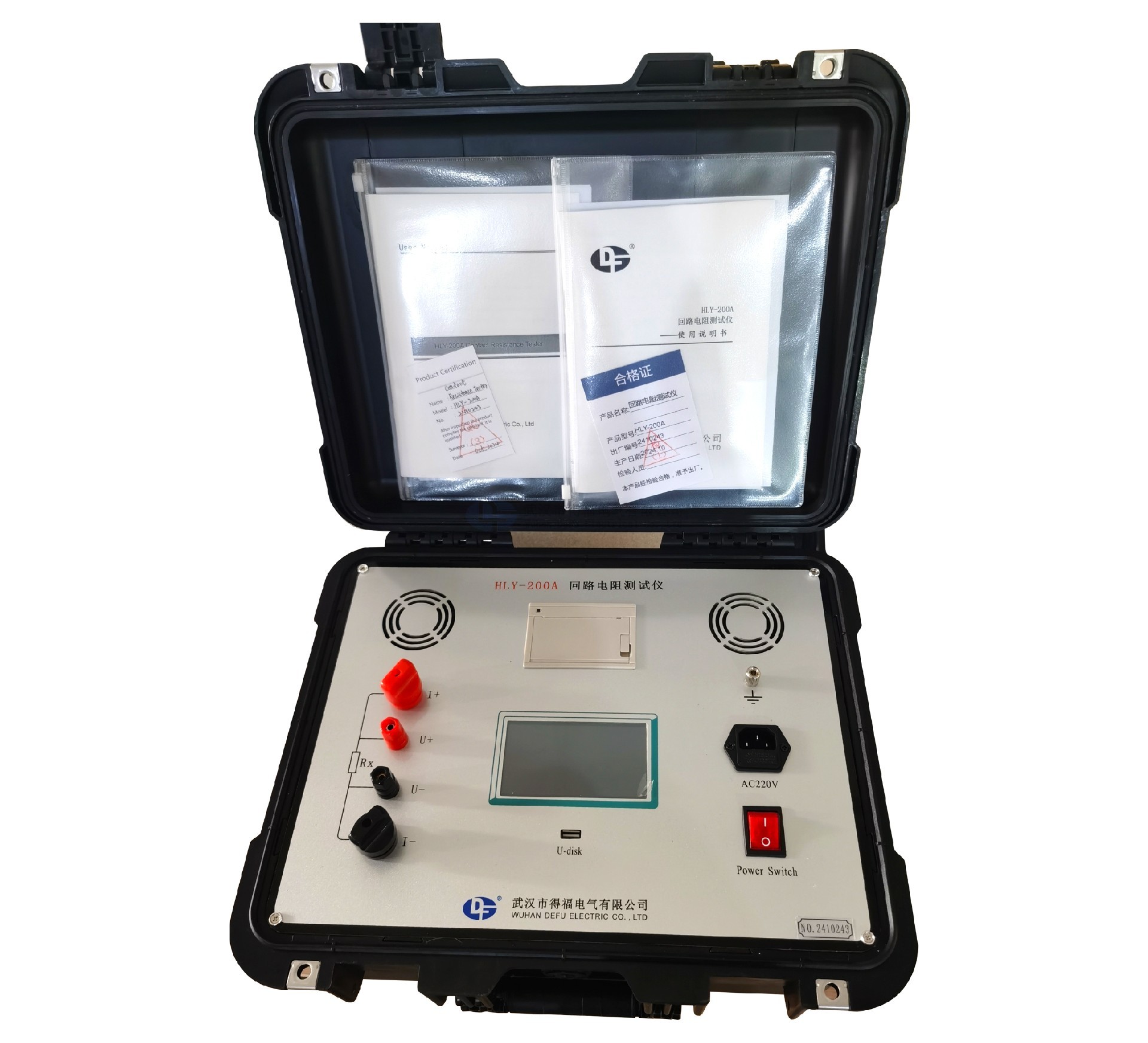

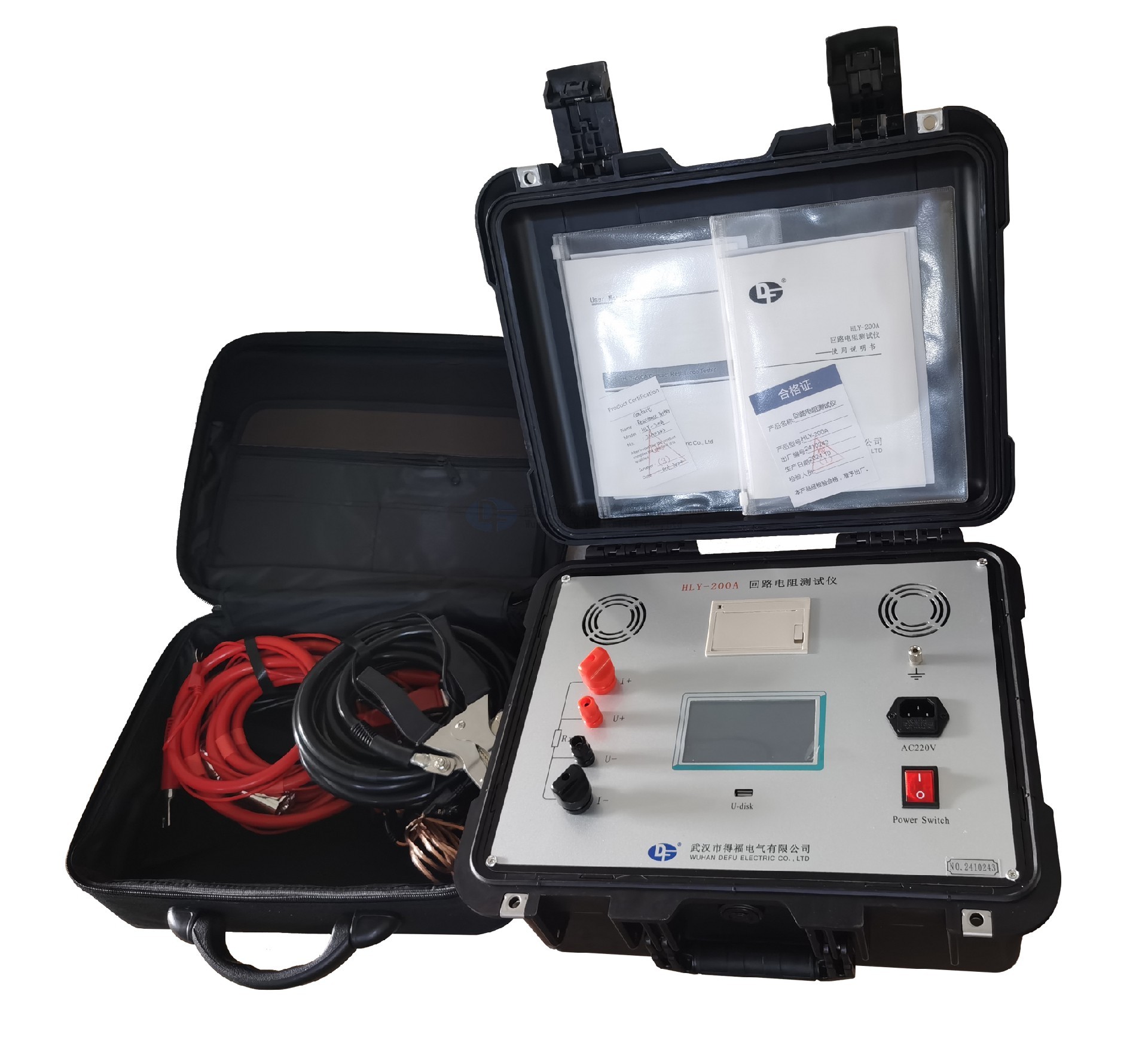

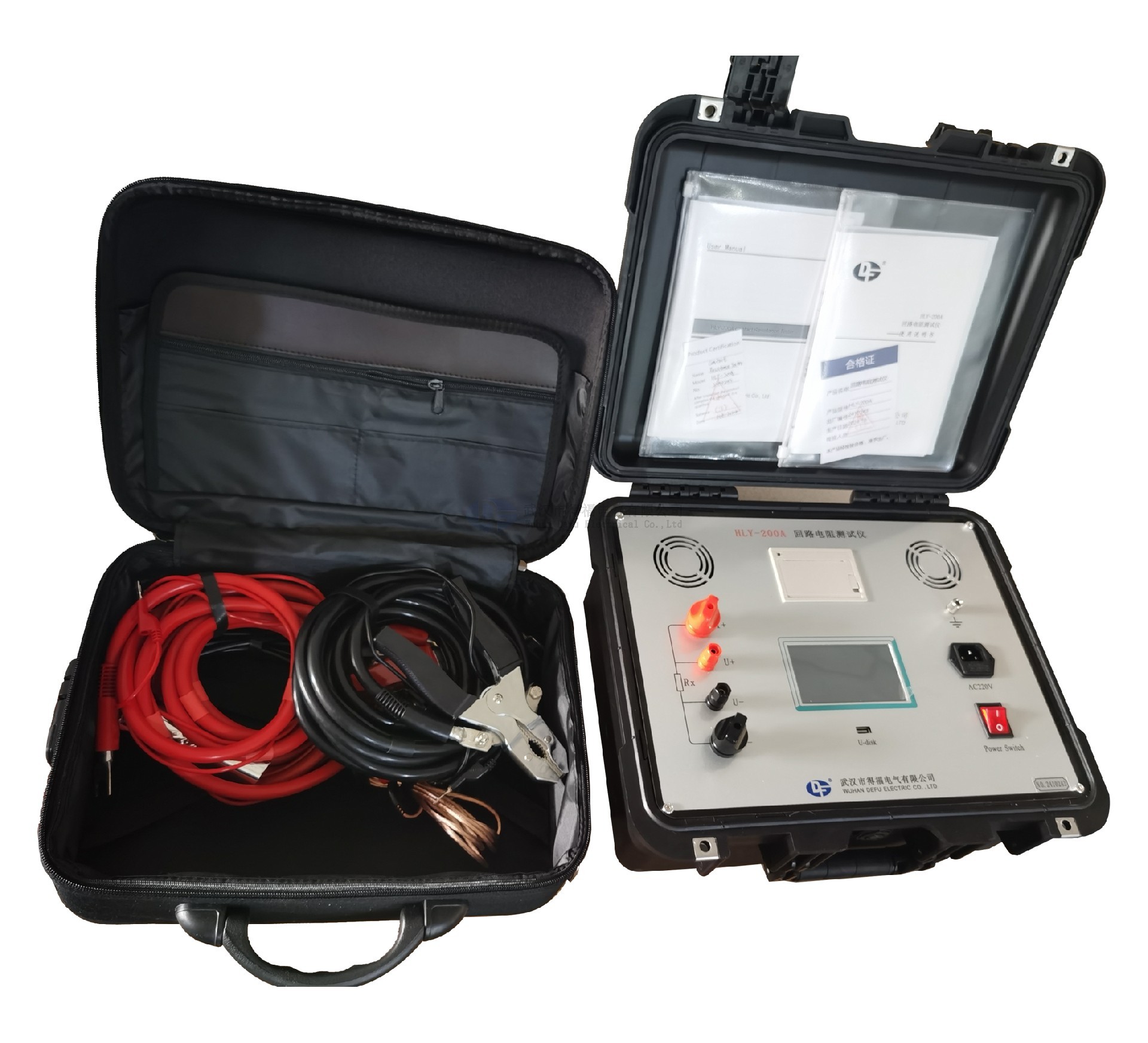

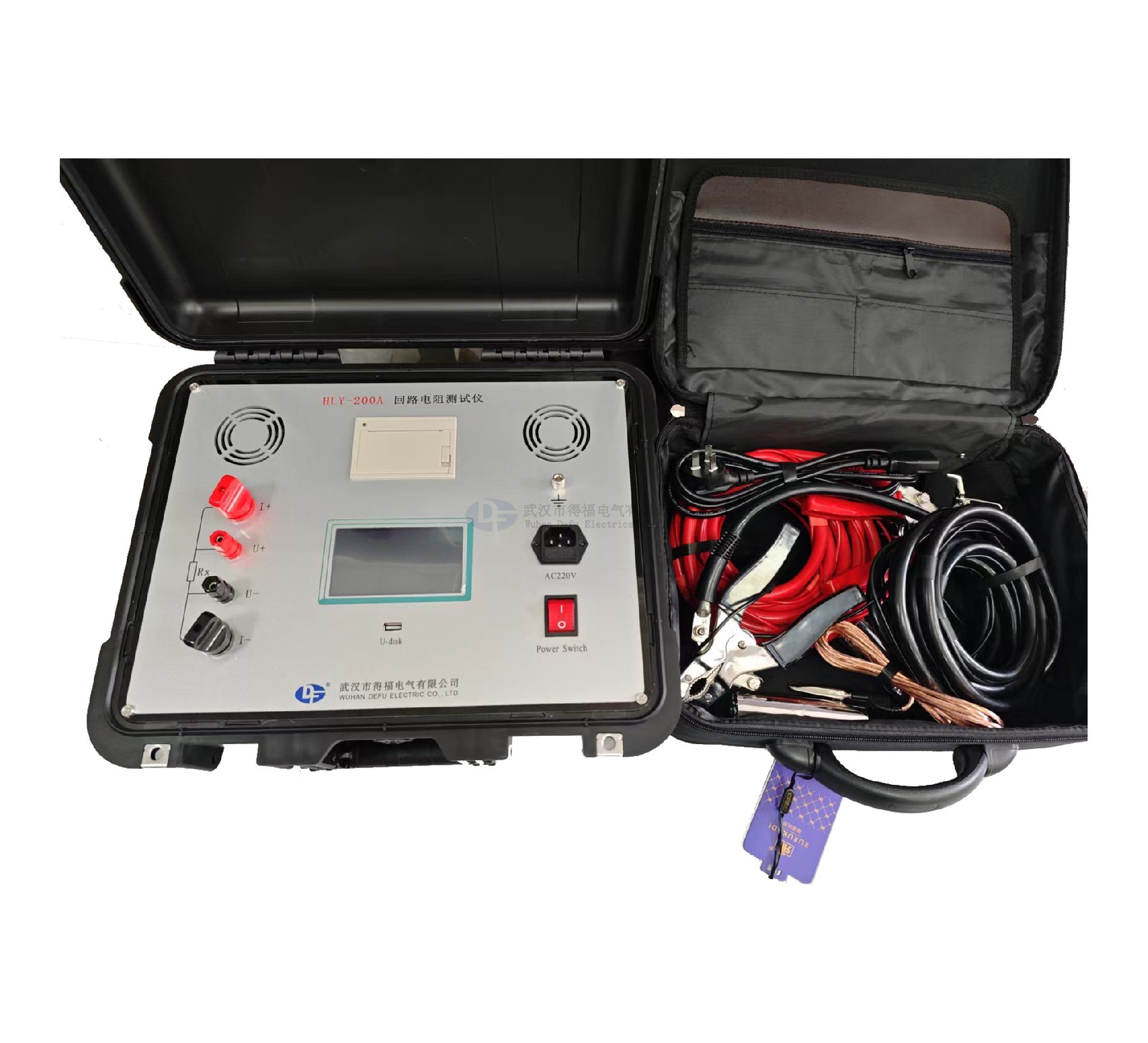

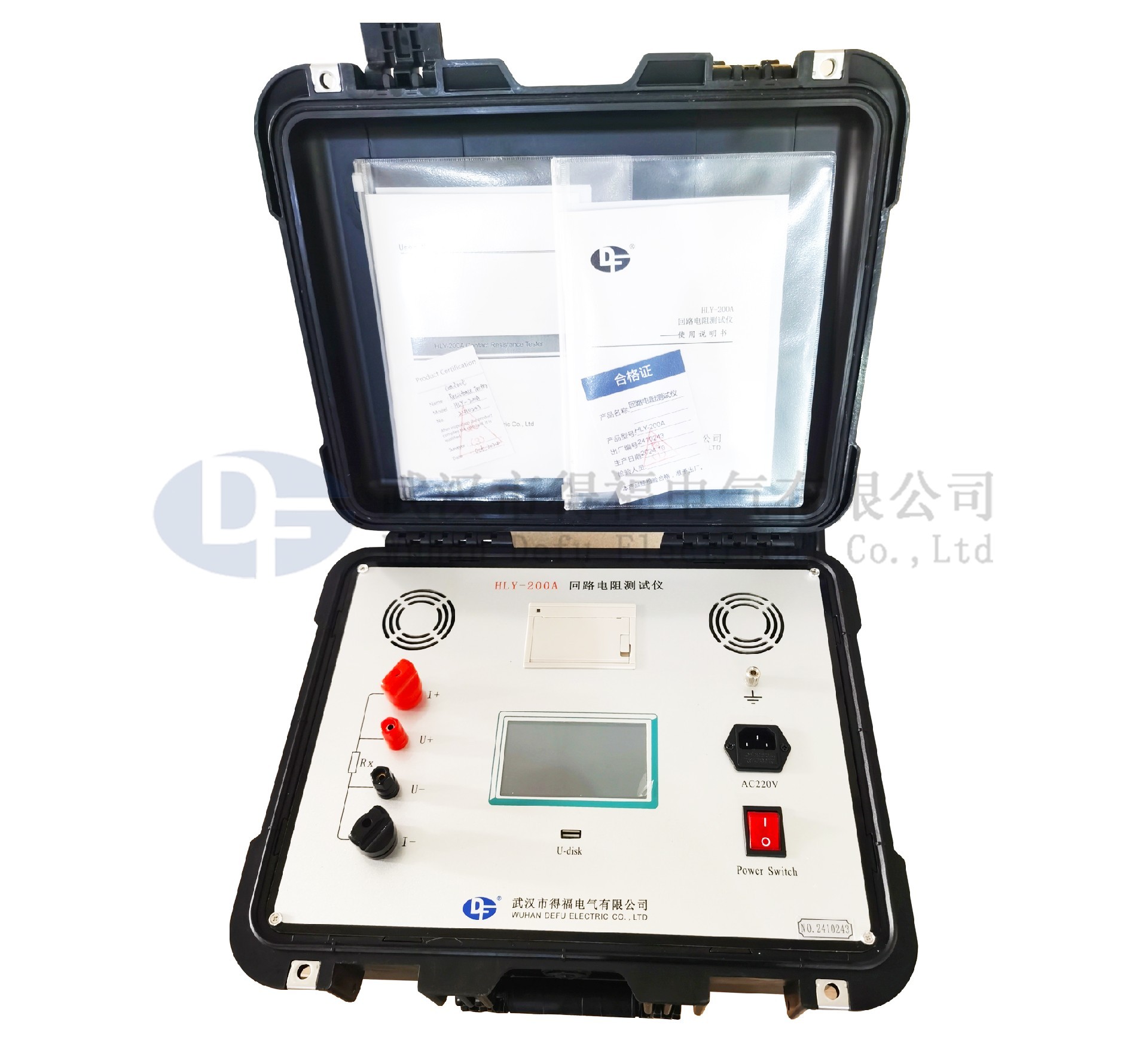

DFHL-200A回路电阻测试仪

一、产品概述

目前，接触电阻的测量电力系统中普遍采用常规的QJ44型双臂直直流电桥，而这类电桥的测试电流仅mA级，难以发现回路导体截面积

减少的缺陷，在测量高压开关导电回路接触电阻时，由于受触头之间油膜和氧化层的影响，测量值偏大若干倍，无法真实的反映接触电阻值。为此，电力部标准SD301—88《交流500KV电力设备交接和预防性试验规程》和新版《电力设备预防性试验规程》作出对断路器、隔离开关接触电阻的测量电流不小于直流100A的规定，以确保试验结果准确。

本产品根据中华人民共和国最新电力执行标准DL/T845.4-2004，采用高频开关电源技术和数字电路技术相结合设计而成。它适用于开关控制设备回路电阻的测量。其测试电流采用国家标准推荐的直流100A和200A。可在电流100A的情况下直接测得回路电阻，也可以在电流200A的情况下直接测得回路电阻，最后的测试结果都用数字显示出来。该仪器测量准确、性能稳定，符合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。

二、性能特点

1.大电流：采用最新电源技术，能长时间连续输出大电流，克服了脉冲式电源瞬间电流的弊端，可以有效的击穿开关触头氧化膜，得到良好的测试结果。

2.抗干扰能力强：在严重干扰条件下，液晶屏最后一位数据能稳定在±1个字范围内，读数稳定，重复性好。

3.使用寿命长：全部采用高精度电阻，有效的消除环境温度对测量结果的影响，同时军品接插件的使用增强了抗振性能。

4.携带方便：体积小、重量轻。

三、技术指标

1.测量范围：1～1999μΩ

2.分 辨 率：1μΩ

3.测试电流：DC 50A、100A、150A、200A 四档固定输出

4.测量精度：0.5%±1d

5.工作方式：连续

6.显示方式：三位半LCD

7.工作电源：AC220V±10%  50Hz

8.工作环境：温度- 10℃～40℃   湿度≤80 %RH

9.体    积：370(L)×320(W)×260(H) mm3

10.质    量：9.6kg（不含附件）
