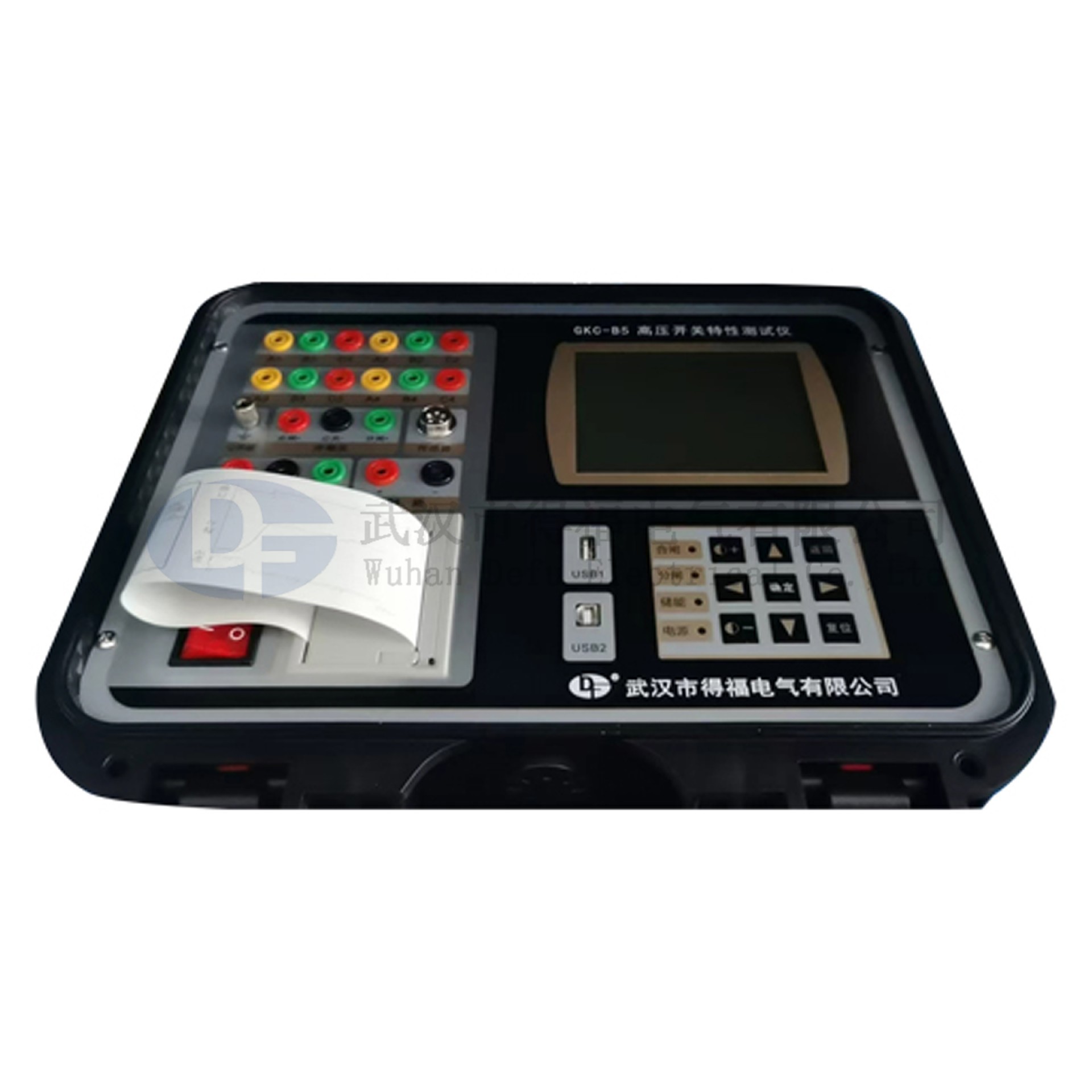

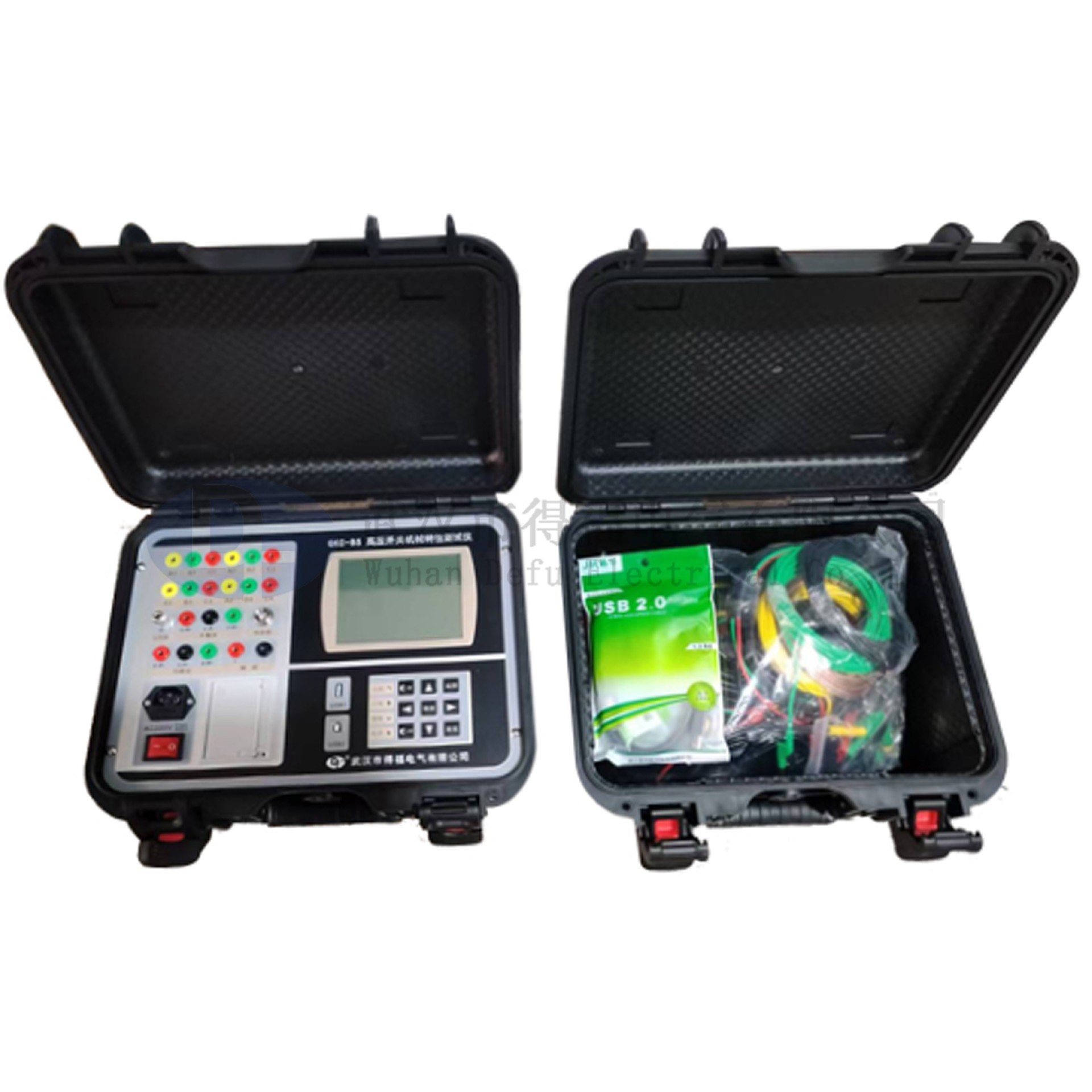

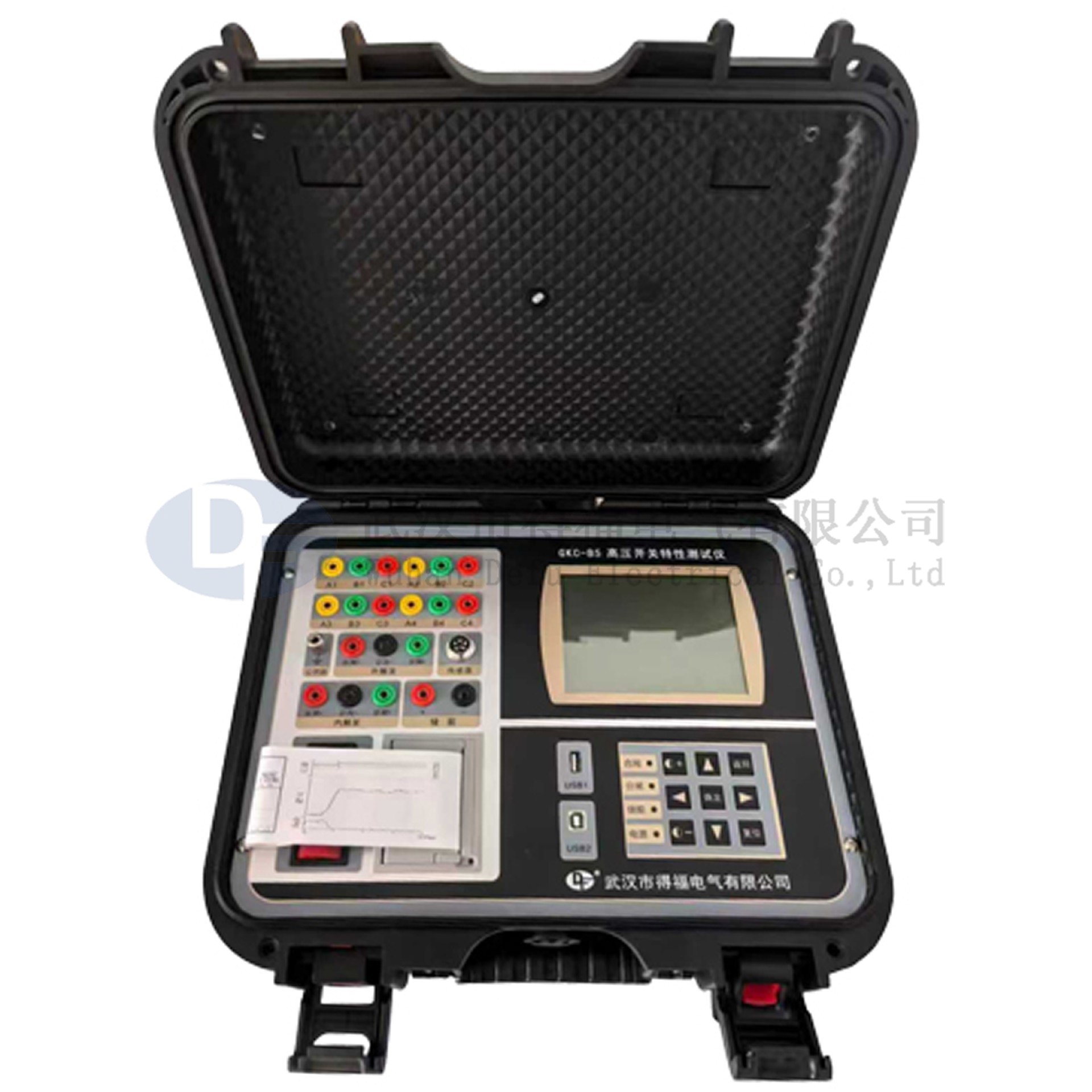

GKC-B5高压开关特性测试仪

参考标准:

注: 关于产品购买、技术维护等服务,欢迎致电! 联系我们

产品简介 Product Introduction

一、 技术参数

1.1、 使用环境

输入电源  220V±10%  50Hz±10%         大气压力  86~106kpa

     10~40℃                   湿    度  ≦80%RH

1.2、 安全性能

绝缘电阻  2MΩ

介电强度  电源对机壳工频1.5KV耐压1分钟,无闪络与飞弧。

1.3、 基本参数

   间: 量程   25000.0ms          最小分辩率0.01ms

        误差   ① 250   ms档位       0.01ms±2个字

② 2500  ms档位        0.1ms±2个字

             ③ 25000 ms档位          1ms±2个字

   度: 量程  20.00m/s             分辩率0.01m/s

           误差  ① 0-2m/s以内       ±0.1m/s±1个字

                  ②  2m/s以上        ±0.2m/s±1个字

   程:


分辩率

真空断路器

  50.0mm

 0.1mm



  0.1±1个字

SF6断路器

  300.0mm

 1mm

少油断路器

  600.0mm









   流: 量程 10.00A               分辩率0.01A

输出电源: DC0~300V数字可调/20A(瞬时工作),分辨率1V。

外形尺寸: 360mm(L)×280mm(W)×300mm(H)

重  量: 9kg



二、 性能特点

1、

   间:12个断口的固有分、合闸时间,同相同期、相间同期。

闸:每断口的合-分,分-合,分-合-分过程时间:一分时间、一合时间、

 二合时间、金短时间、无电流时间值。

   跳:每断口的合闸弹跳时间,弹跳次数,弹跳过程,弹跳波形;

每断口的分闸反弹幅值。

   度:刚分、刚合速度,最大速度,时间-行程特性曲线。

   程:总行程,开距,超行程,过冲行程,反弹幅值。

   流:分、合闸线圈的分、合闸电流值、电流波形图。

动作电压:机内提供DC0~300V/20A数字可调断路器动作电源,自动完成断路器的低电压动作试验,测量断路器的动作电压值。





2、

适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。

超强的抗干扰能力,在500KV变电站旁路母线带电的情况下,也能轻松试验,精确测量。

通用测速传感器(选配),直线行程速度传感器,旋转测速传感器,安装极为方便、简捷。

开关动作一次,得到开关机械特性试验所有数据及相应的波形图谱。

主机可存储现场试验数据,机内实时时钟,便于存档保存试验日期、时间。

主机大屏幕、宽温度、直透视、背景光液晶、全中文显示所有数据及图谱,液晶对比度电子调节、断电记忆。

中文菜单操作,使用方便。仪器内置打印机,随时快速打印所有数据及图谱。

仪器配有数据分析管理软件,可与PC机联机操作,试验结果可输出到各类针式、激光或喷墨打印机打印试验报告,使现场试验计算机化。
