DFHV-Z锂电池直流高压测试仪

一、概述

DFHV-Z锂电池直流高压测试仪具有直流高压发生器的直流耐压功能（附送绝缘电阻测量功能），输出电压稳定性好，精度高，是预防性实验中直流绝缘耐压测试中必不可少的产品。并根据测量规程，应记录试验时的环境温度和相对湿度，本仪器实现了自动测量环境温度、相对湿度的功能。

本仪器将直流高压电源、测量和控制系统有机结合，缩小仪器体积，减轻重量，替代了传统的笨重测试仪器和测试方法。本仪器广泛使用于变电站、修理车间、生产厂家和、试验室等各种条件下的试验，是电力系统、生产厂现场检验必不可少的设备。

本仪器操作设置人性化，可以通过触摸屏操作、遥控器远程遥控、手机蓝牙APP无线操作、RS232/RS485连线操作、外部IO线控操作等测量方式，灵活度极高。

二、仪器介绍

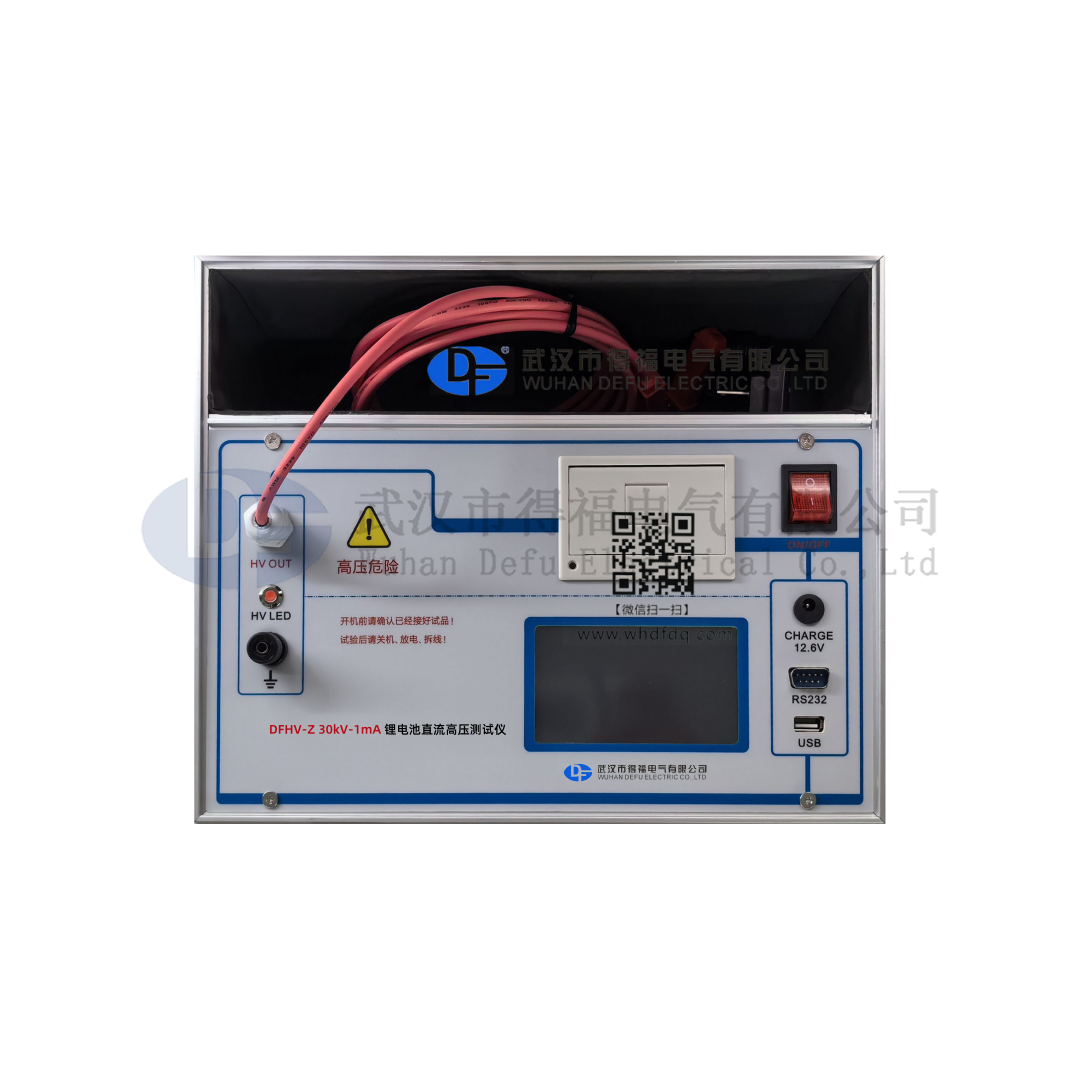

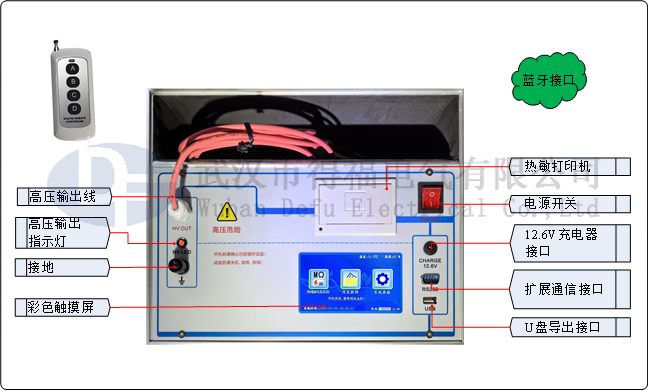

图1为参考图片，请以实物为准

（因设备的型号参数不同，本文图片中的数据仅供参考，最终以技术参数为准）

遥控器：本机标配4键遥控器，组合键“A->C->B”启动，键“D”停止。

高压输出（HV OUT）：输出测试电压，接被试品上端，测试时请勿触摸。

接地:接被试品接地端，测试时请勿触摸。

高压指示灯（HV LED）：高压输出时，红灯亮。

彩色触摸屏：320X240像素点阵触摸彩色液晶屏，在阳光和黑暗环境下都十分清楚。

热敏打印机：打印机是热敏打印机，热敏纸分正反面（一面可以打字，一面不能），打印内容在热敏纸上只能存留三个月左右，不能用于存档。

电源开关（ON/OFF）：电源开关按钮。

12.6V充电器接口（CHARGE）：显示电量不足时，请插入标配的12.6V充电器充电。

扩展通信接口（RS232）：选配各种通信接口（Modbus-RTU 标准协议的RS232/RS485/），选配为物联网其它协议，也可以选配为线控接口（控制仪器的启动、停止，合格/不合格信号输出）。

U盘导出接口（USB）：导出试验数据，生成WORD文档，方便生成报表。

扩展打印机等：选配扩展打印机。

蓝牙接口：本机标配安卓系统的蓝牙APP，手机或平板安装APP可以跟本机蓝牙相连，进行测试、停止、上传、分享、蓝牙打印机（选配）打印、生成WORD文档等，需要APP可以联系厂家免费获得，不随机附送。蓝牙接口也可以选配为物联网其它协议。

三、产品特点

1. 一键试验：一键自动完成试验，直接显示试验结果。

2. 彩色触摸屏：320×240高清彩色触摸屏、人机对话。

3. 内置锂电池：标配内带高能锂离子电池，特别适合无电源场合。

4. 内置日历时钟：内置日历时钟，为打印、保存数据提供时间依据。

5. 温湿度测试：高精度显示当前的温度和湿度数据。

6. 海量存储试验数据：本机配有大容量存储，海量存储数据。具有数据存储与数据浏览功能，并具有掉电保护功能。

7. U盘导出试验数据：配有U盘导出数据功能，导出word文件。

8. 蓝牙控制及上传数据：标配蓝牙功能、配有安卓蓝牙APP，可以用手机或平板安装APP可以测试、停止、上传、分享、蓝牙打印机（选配）打印、生成word文件。

9. 内置培训资料：屏幕内部配有各种接线方式，指导现场使用。

10. 中文输入试验信息：可以中文输入相关站点、设备、人员、备注等，方便标识保存试验数据，方便标识打印试验数据。

11. 中英切换：可以直接界面切换中英文界面，兼容中外使用场合（选配）。

12. 热敏打印机：现场热敏打印机打印试验结果，也可选配外置无线蓝牙打印机。

13. 通信灵活：选配串口RS232或RS485的MODBUS通信,选配物联网MQTT试验控制上传。

14. 高速采样：高速的采样频率，先进的数字信号处理技术，抗干扰性能强，测量结果精度极高。

15. 携带方便：本机机箱体积小，重量轻，便于携带。
