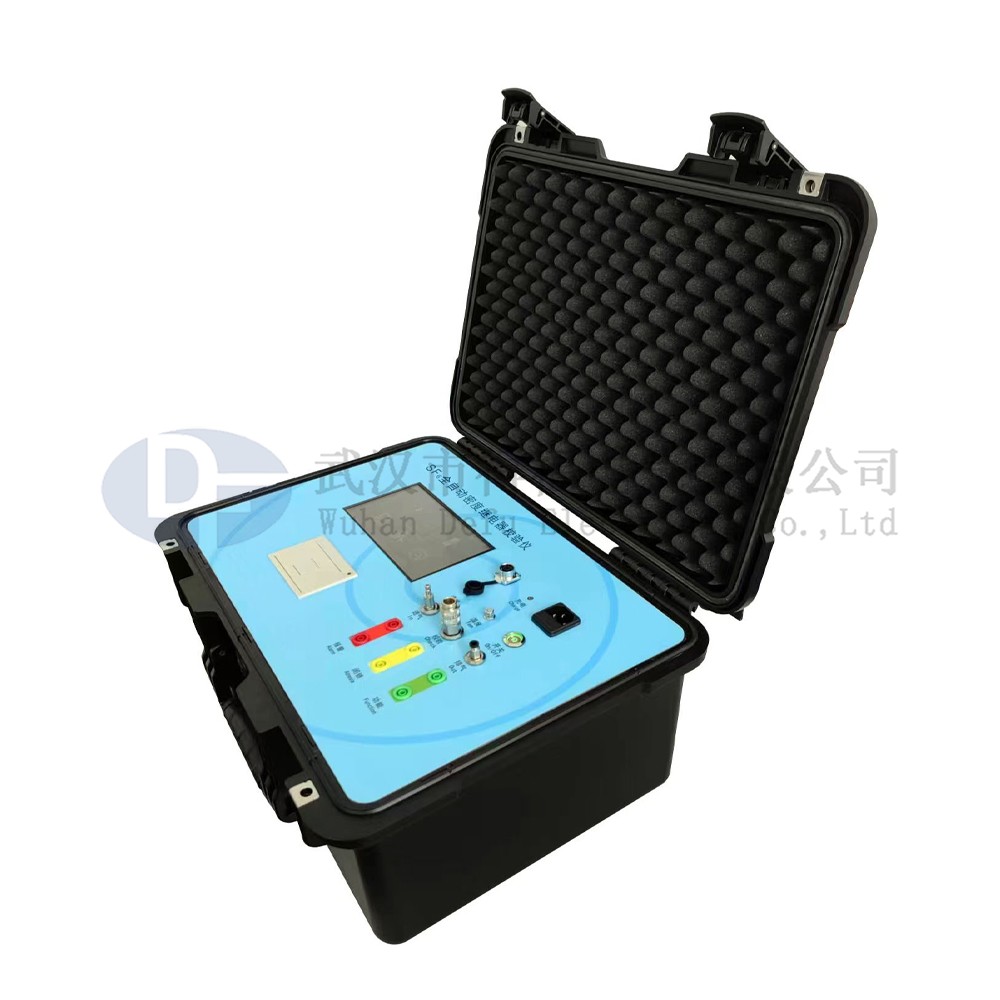

DFMD-IV SF6密度继电器测试仪

一、主要技术指标

※ 工作电源：    交直流两用，内置充电电池，可连续工作数小时，AC220V±10%，50Hz。

※ 精    度：    0.2级（可以根据用户要求定制）。

※ 显示方式：    7寸真彩液晶显示。

※ 打印方式：    针式微打。

※ 测量压力范围：0～1.0Mpa

※ 校验压力范围：20℃时标准压力0～1Mpa。

※ 测量温度范围：－50℃～+100℃。

※ 系统温度仪：  -50℃～100℃

※ 外形尺寸：    478×357×222

※ 压力分辨率：  0.0001MPa

※ 温度分辨率：  0.1℃

※ 存储容量：    50～100条

※ 通信接口：    USB2.0

※ 环境温度：－20℃～60℃。

※ 相对温度：不大于93％（25℃）。

二、主要功能

该校验仪主要具有如下功能：

1. 对任意环境温度下的各种SF6气体密度继电器的报警、闭锁、过压等动作和解除时的压力值进行全自动测量，并自动换算成20℃时的对应标准压力值，实现对SF6气体密度继电器的各个触点性能校验。

2. 支持压力表或密度表，该校验仪还可对压力表或密度表的精度进行全自动校验。

3. 任意环境温度下SF6气体压力至20℃时的标准压力换算。

4. 20℃时的标准压力到任意温度下的压力换算。

三、仪器特点

该校验仪吸收国内同类产品先进经验，运用了先进的精确的SF6气体压力和温度之间关系的数学模型，根据现场测试需要而设计的一种SF6气体密度继电器校验设备。采用嵌入式微机技术，选用进口的高性能压力、温度传感器，解决了目前现场对SF6气体密度继电器校验困难的问题。该校验仪同时采样被测继电器动作时的气体压力和温度，并自动换算成20℃时的标准压力值，从而完成了压力、温度的动态自动补偿。因此该校验仪无需传统实验方法所用的恒温室，而且避免了大量的SF6气体的浪费。具有以下显著特点：

  ※ 全自动对密度继电器和压力表进行校验。

  ※ 结构紧凑，体积小，重量轻，便于携带。

  ※ 机电一体化程度高，技术先进、性能可靠。

  ※ 7寸高清智能触摸大屏、分辨率高、响应快。

  ※ 采用的电源交直流两用功能，适合户外长时间作业。

  ※ 配有微型打印机，随时打印测试结果。

  ※ 密封性能好，校验过程中不浪费SF6气体。

  ※ 采样点加有智能电压保护器，采样点鱼夹误接220V电压也不会损坏校验仪，使用更安全。

  ※ 无需外置钢瓶，仪器自带智能充气系统，一次充气能完成多次测量

  ※ 超高精度压力传感器

  ※ 海量数据存储、支持U盘直接拷出

  ※ 高速CPU处理器芯片、速度快、实时响应。
