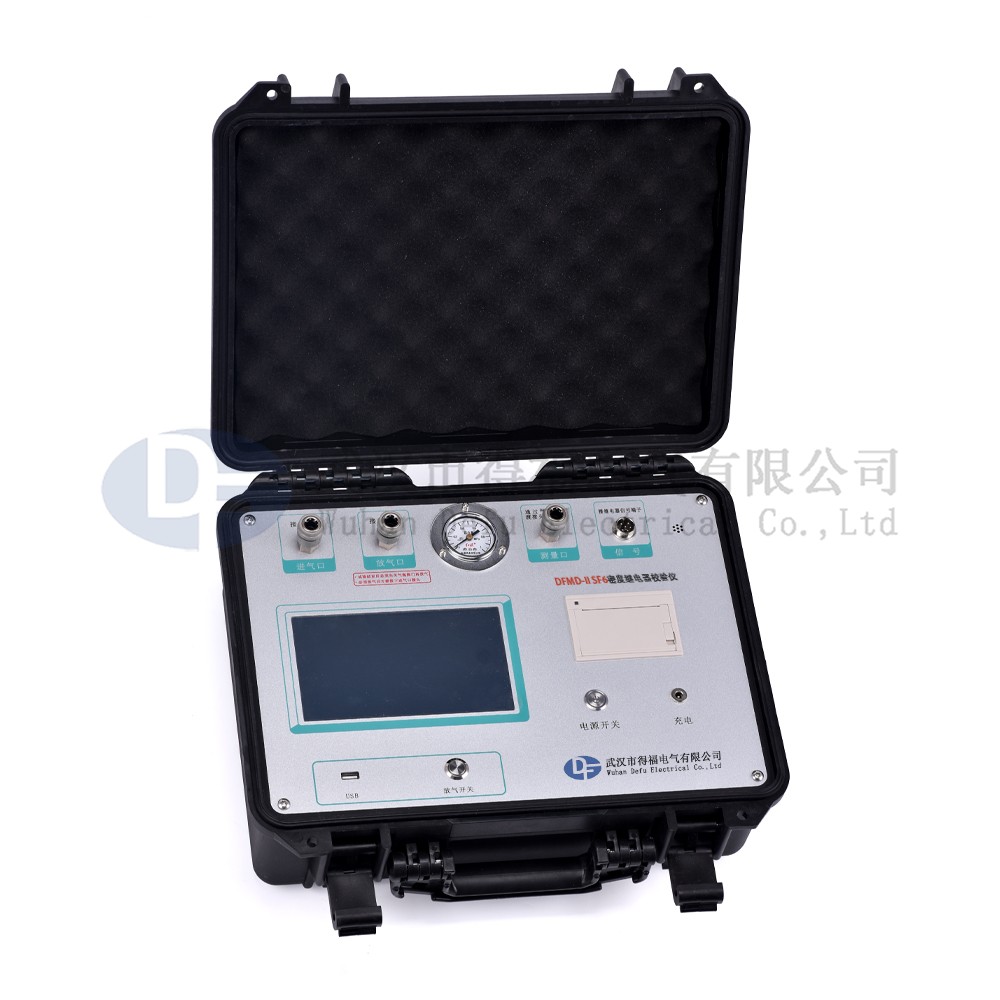

DFMD-II SF6密度继电器校验仪

一、仪器特征

1.测试精度高：核心元器件采用进口器件，集成程度高、精度高、重复性好、可靠性高。

2.高度智能化：校验过程无需恒温室，在任意有效温度范围内均可对SF6气体密度继电器、压力表进行校验。运用压力与温度动态补偿算法，自动压力和20℃等效压力值转换，并显示当前温度下的压力、20℃时的等效压力，彻底解决SF6气体密度继电器现场校验难的难题。

3.功能强大：能同时测试一组报警信号、二组闭锁信号，并具有常温压力表校验和20度压力表校验功能。

4.人机界面友好：配置7寸高清全彩触摸屏，操作简单、界面美观、所有参数及状态一目了然。测试过程仪器自动完成，无需人工干预，避免繁琐的人工气路调节操作。

5.配套过渡接头全：本产品为便携式仪器，配备多种型号过渡接头，大多数型号开关密度继电器不用拆卸即可进行现场校验，是SF6密度继电器校验的最佳选择。

6.耗气量少：校验过程中耗气量极少，不浪费SF6气体，测试成本低，无污染。

7.支持数据存储：仪器内置存储器，即时保存试验结果，具有掉电数据保存功能，随时查询和打印历史试验数据。

8.支持打印：测试完成后可立即打印所有相关测试结果，也可对历史数据进行打印，以供分析。

9.时钟修改：具有在线修改系统时钟的功能。

10.U盘转存：支持U盘转存历史试验数据，通过配套上位机软件读取，操作简便快捷。

11.PC机软件功能强大：配套PC上位机应用软件功能强大，操作简单，实现数据展示、word格式保存、打印并生成完备测试报告，便于数据集中管理。

 二、技术参数

1.工作电源：24V锂电池供电

2.仪器功率：20W

3.仪器精度：0.2级

4.压力校验范围：0～1MPa

   压力校验分辨率：0.001MPa

5.温度测量范围：-20℃～80℃

   温度测量分辨率：0.1℃

6.工作湿度：£90%RH

7.校验对象：单报警、单闭锁、单报警单闭锁、单报警双闭锁

8.SF6气体密度显示方式：被测环境下的压力、20℃时的等效压力

9.显示方式：7寸800*480液晶屏

10.操作方式：触摸屏点击

11.打印机型：高速微型打印机

12.打印方式：阵列式打印

13.存储容量：同时存储999组试验结果

14.主机尺寸：400×320×160(mm3)   质量：6.2kg

     附件箱尺寸：400×370×200(mm3)   质量：4.8kg
