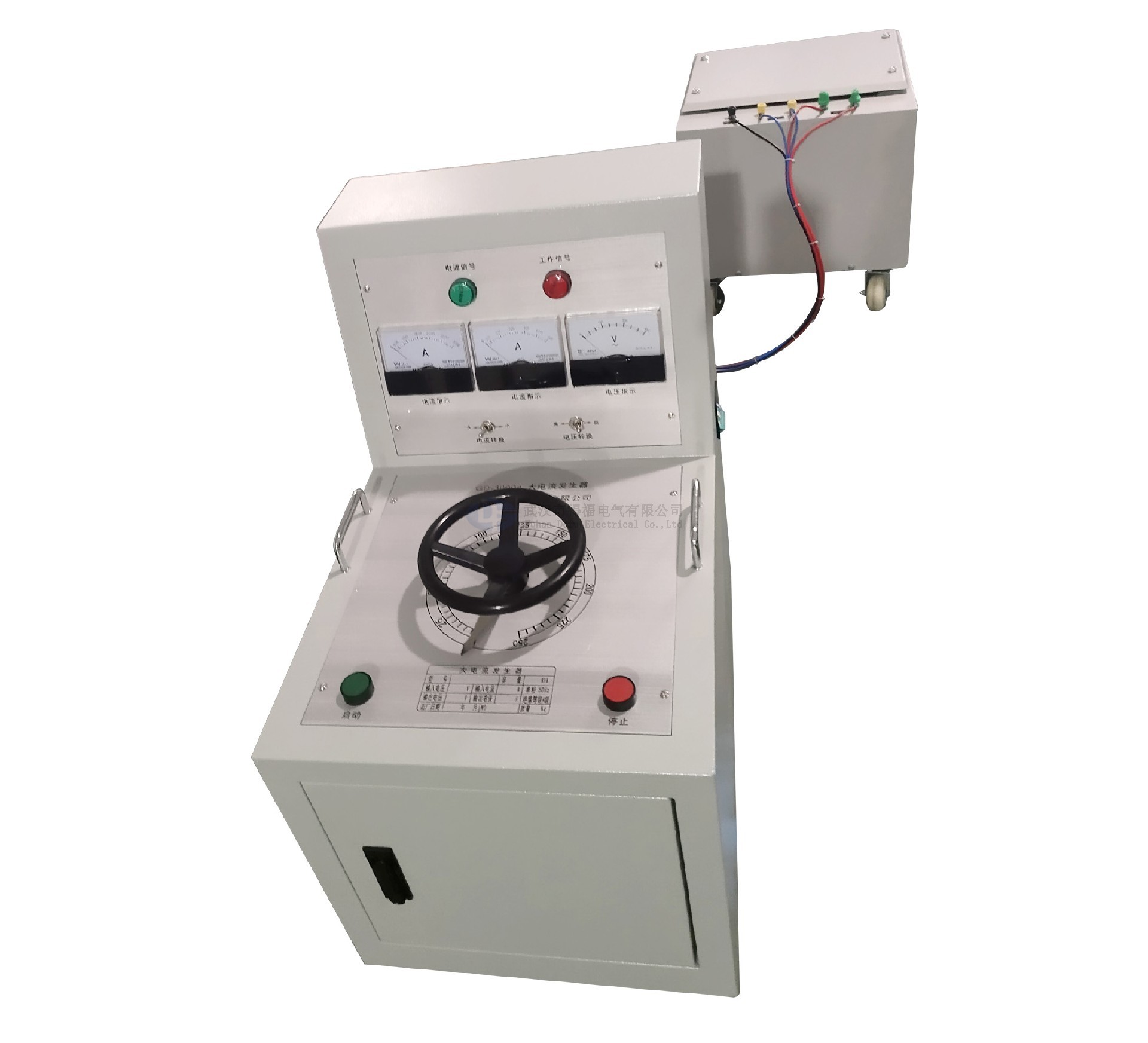

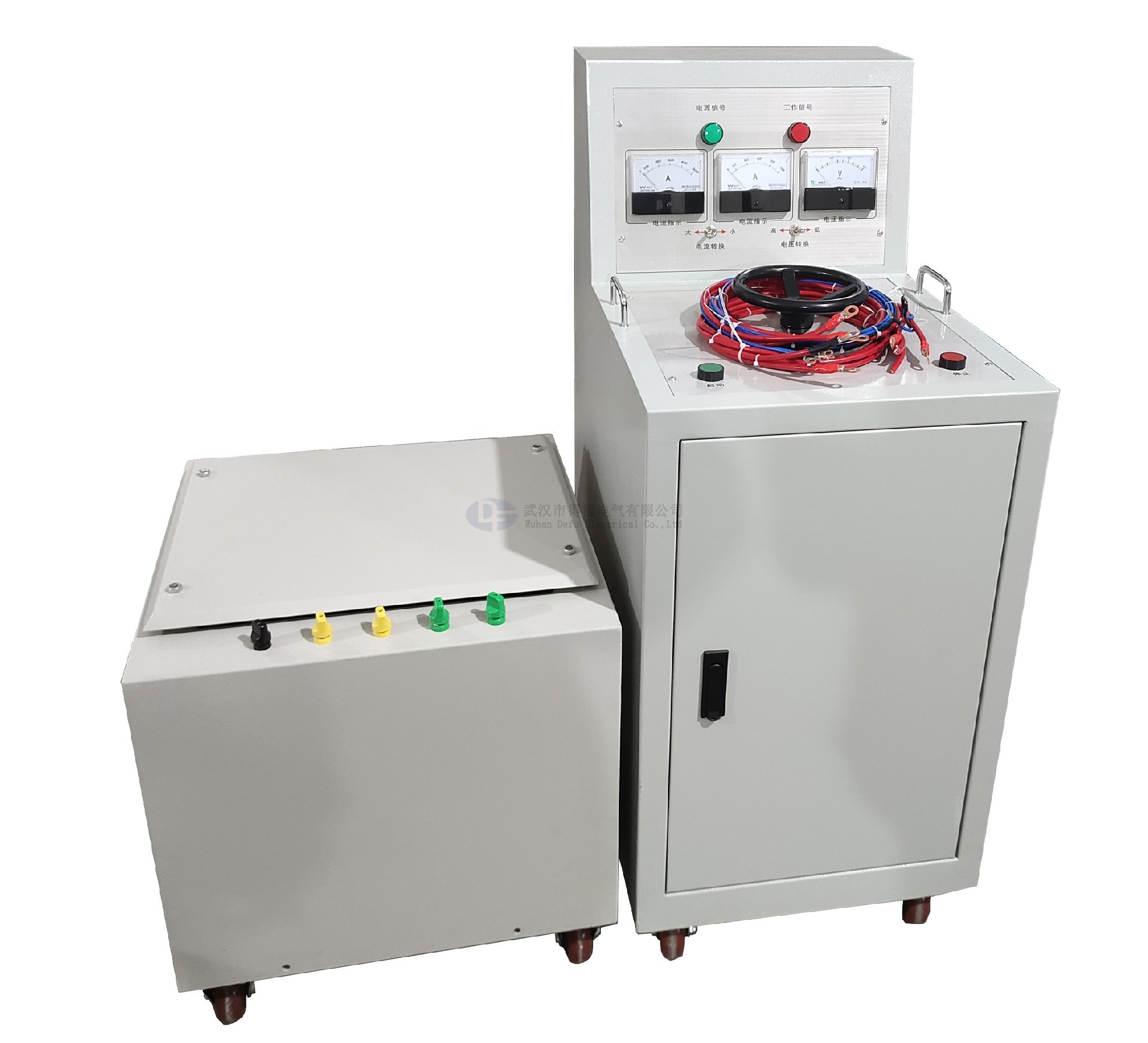

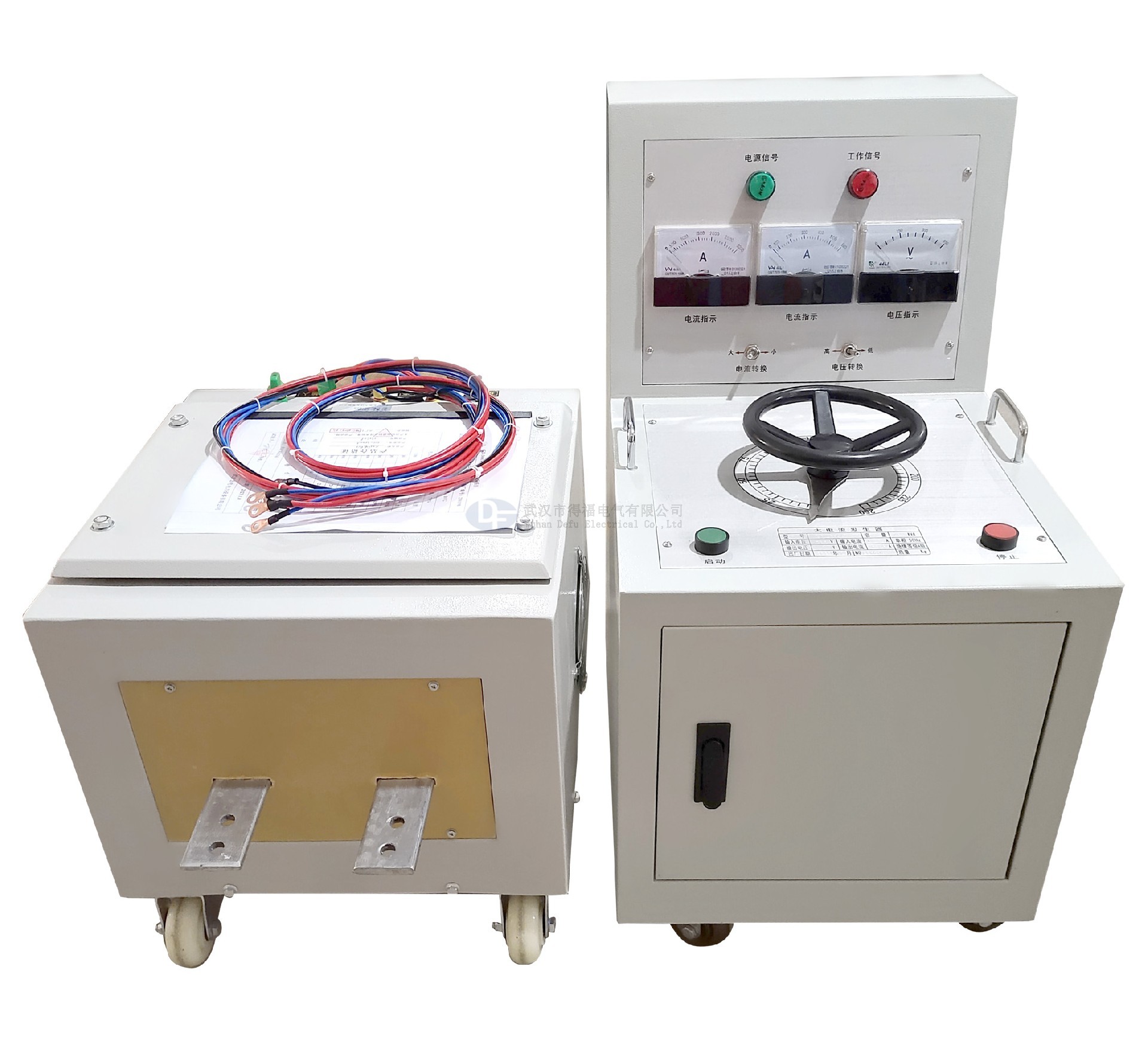

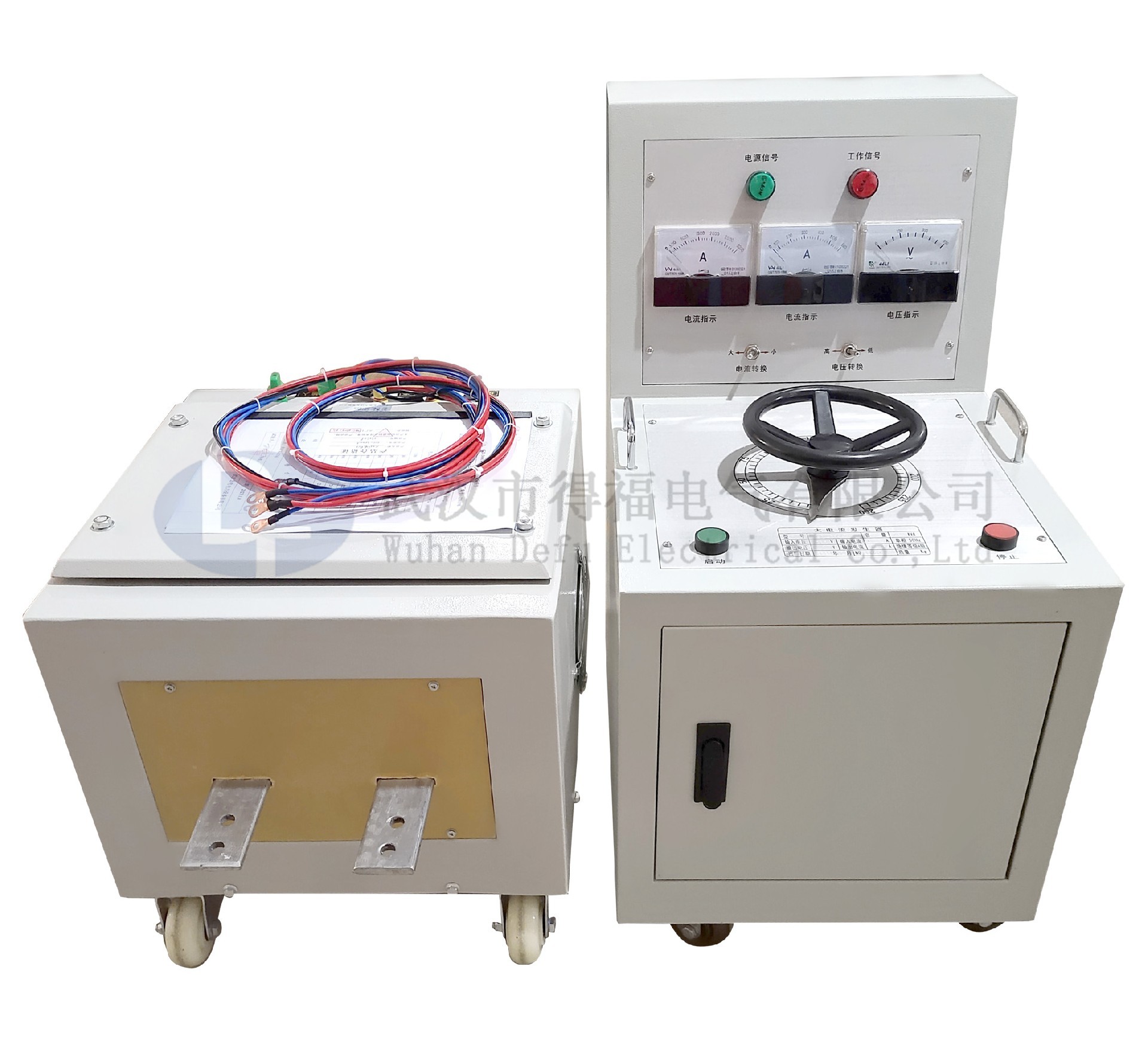

SLQ系列大电流发生器(分体式)

一、概述

大电流发生器是一种作为检验用的电流源，对电器作热稳定、动稳定试验时低压大电流电源，如空气断路器、接触器、继电器的温升试验及脱扣等。

单相大电流发生器测三相时，应分相进行；

三相大电流发生器主要用于三相电气产品的测试，也可用于测试单相电气产品。三相、单相大电流发生器的控制方案相同，只是三相大电流发生器输出三相电流。

大电流发生器由变压器、调压器和控制三部分组成。

Ø  工作时间：短时工作

额定输出时：工作时为2.5分钟；

1/2额定输出时：工作时为30分钟；

1/3额定输出时：工作时为40分钟；

1/4额定输出时：长期使用；

Ø  工作用途：

1、 脱扣用

2、 作校验电源用

3、 作温升试验用

4、 对电器作热稳、动稳定的低压大电流源

5、 其它需要大电流配合的部分

6、 大电流发生器输出电压：一般在4-10V，要求特别输出时由用户提出。

7、 大电流发生器输出电流：50-30000A

二、产品结构

本产品属于JT型可移动式结构，它由仪表指示灯板和操作面板组成。仪表指示灯板分大、小量程的选择开关（钮子开关），绿色指示灯指的是电源信号，红色指示灯指的是工作信号。操作面板由启动按钮（绿色）、停止按钮（红色）以及工作系统组成。

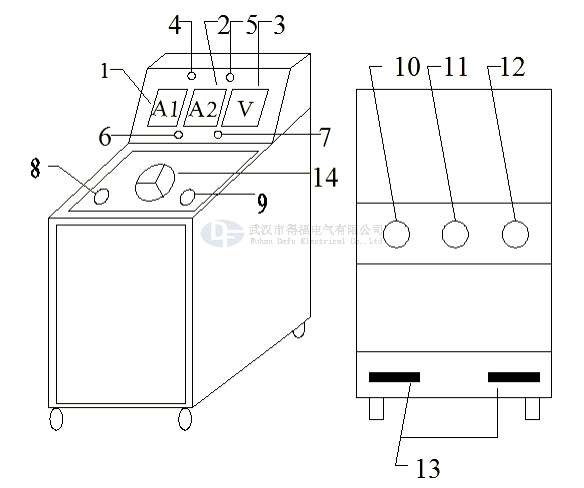

该产品后面有“输入”、“接地”三个接线端子，下端有大电流发生器二次输出大电流接线端（有开门接线式和不开门接线式），其整个结构如图：

1/2、电流表   3、电压表   4/5、指示灯

6、电流选择开关   7、电压选择开关    8、启动按钮（绿色）

9、停止按钮（红色）  10/11、电源接线端子    12外壳接线端子

13、输出端子排    14、调压器

三、技术参数及规格

该设备容量是按5分钟短时工作制设计，如用于断续工作时，通电时间就小于2.5分钟，工作周期应大于10分钟为宜，其规格及技术参数如下：

注：1、电流4000A以上为分体式，可根据用户要求设计生产。

　　2、10000A以上订货生产。
