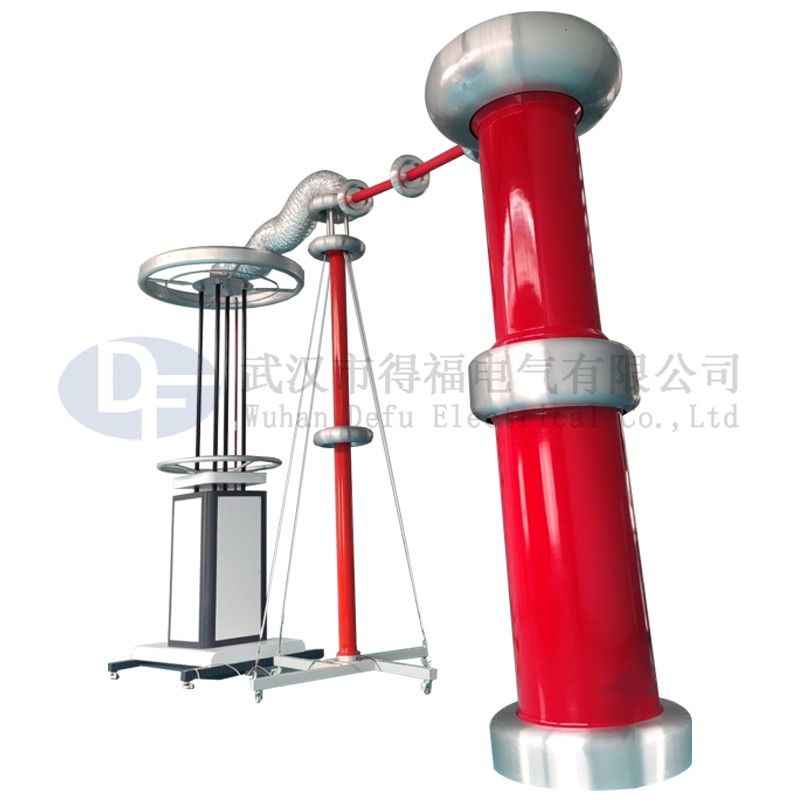

YDJT环氧筒式试验变压器

一、产品概述

环氧筒式试验变压器（下称试变）和操作（控制）部分组成。它是发电站、供配电系统及科研单位等广大用户的基本试验设备。用于对各种电器产品、电气设备、绝缘材料等进行规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量承受过电压的能力。

二、产品结构

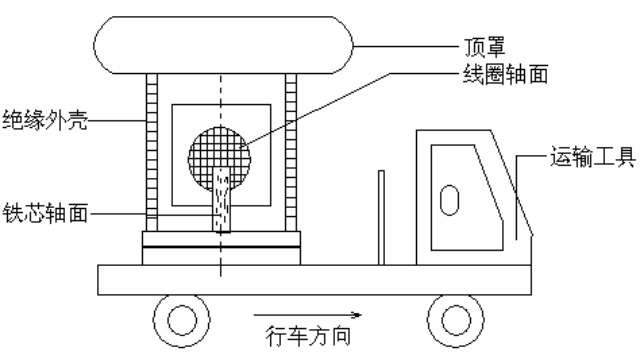

环氧筒式试验变压器采用优质冷轧硅钢片叠制而成。线圈为同心宝塔形多层圆筒式，低压线圈在内，高压线圈在外，外壳为圆筒式，配有底座，方便移动。

三、工作原理

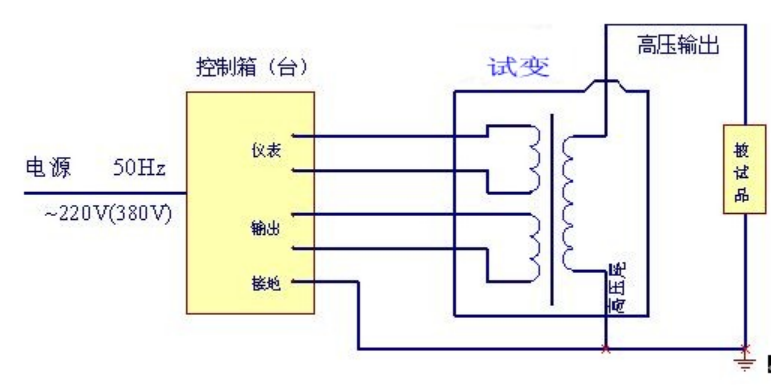

用工频220V（10kVA以上用380V）电源接入控制箱（台），经自耦调压器调节0－220V/380V电压输入到试验变压器初级绕组。根据电磁感应原理，在次级（高压）绕组按其与初级绕组匝数之比获得同等倍数的电压幅值――工频高压。

四、使用贮存条件

1．海拔高度不超过2000米

2．周围空气温度-5℃～+40℃，空气相对湿度不大于85%（+20%），从一个环境换到另一个环境，温差不得大于15%。

3．无导电尘埃存在。

4．无火灾及爆炸危险品。

5．不含有腐蚀金属和绝缘的气体存在。

6．无剧烈振动和碰撞的场所。

7．地面水平面不超过3度。

8．电源电压波形为正弦波，波形畸变率小于1%，频率为50Hz，电源侧应不遭受来自外部的大气过电压。

9．设有一个可靠接地点，接地电阻小于0.5Ω

五、技术参数：

注：100kVA及以上的输入电压可提高到3000V或者由用户提出
