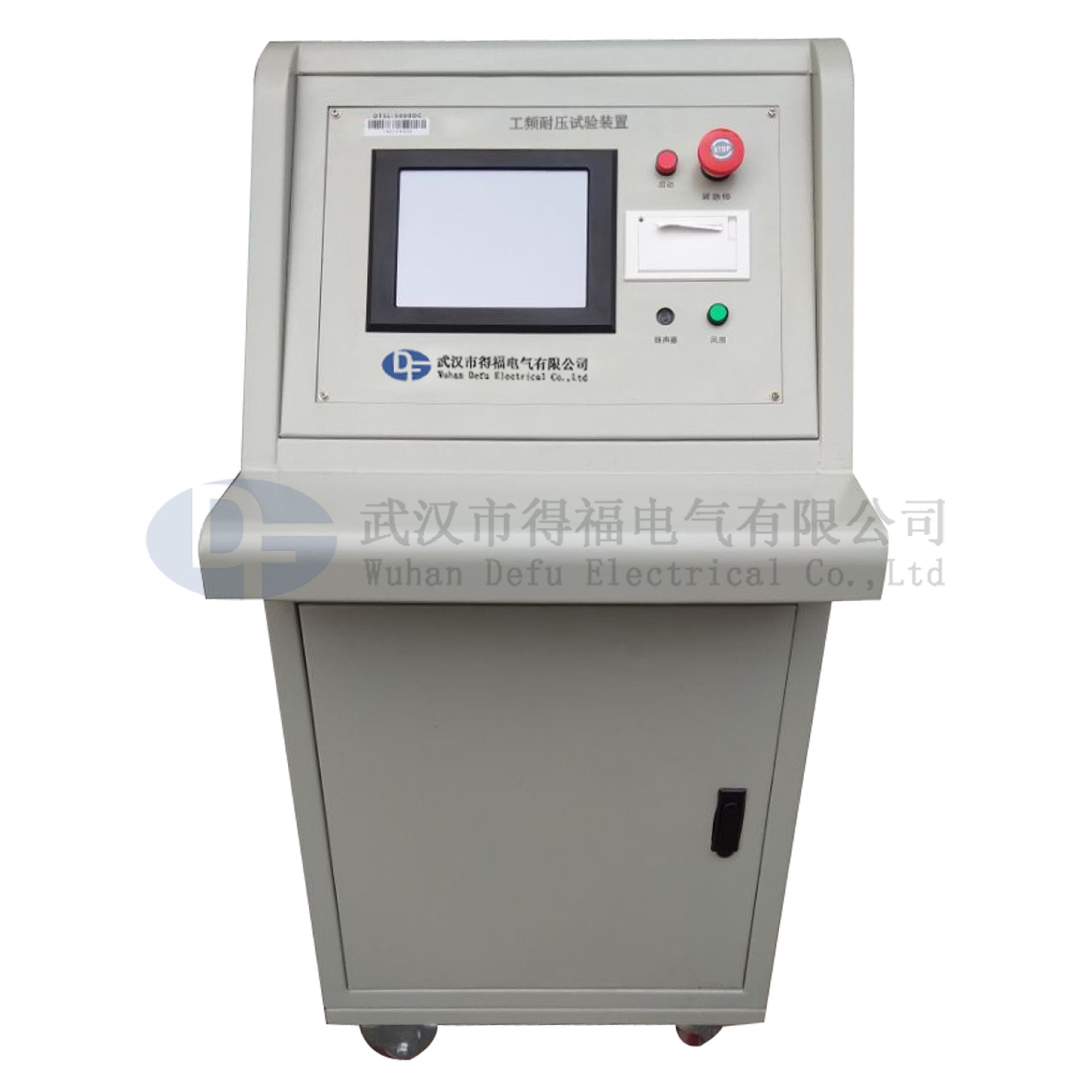

TCWJH智能控制台

参考标准:

注: 关于产品购买、技术维护等服务,欢迎致电! 联系我们

产品简介 Product Introduction

一、 概述

TCWJH智能控制台是高压试验变压器的配套设备。与试验变压器一起作耐压和泄漏试验。本产品符合电力行业标准:DL/T848.2-2004该装置主要由电动调压器、试验变压器、微电脑测控单元、微型打印机、及大屏幕真彩触摸屏组成。

二、 工作原理

以微电脑测控单元为核心,通过自动或手动工作方式,控制电动调压器的输出电压,经过高压试验变压器产生高压电压,然后将高压电压施加到被试品上产生测试电流,在持续规定的时间内,检验测试电流是否超标以判断被试品是否合格。

三、 主要功能及特点

¨ 专业高压试验装置微电脑智能化测量及控制,确保高精度、高可靠各项性能

¨ 8大屏幕真彩触摸屏,中文人机界面,显示美观全面,操作简单方便

¨ 具有全自动手动测试方式,可自动升压、自动计时自动回零、自动保护、自动存储结果等功能

¨ 可任意设定输出电压、保护电流、耐压时间、及升压速度调速功能需用户定制

¨ 具有交直流转换、抽头或串级转换功能此功能需用户定制

¨ 具有智能调压算法,临近目标电压时自动逐步逼近,确保不过压、保护被试品

¨ 具有零位启动联锁、接地联锁、门控安全联锁功能,确保操作人员安全

¨ 自动捕捉峰值电压、电流,便于做击穿试验

¨ 试验结果自动保存,可随时查看和打印,可以定制与PC机联机接口

¨ 保护功能完善,具有输入输出电压电流多重保护,并发出声光报警

四、 主要技术参数

¨ 供电电源AC 220V380V±10%50Hz

¨ 电压分辨率0.01-0.1kV

¨ 电流分辨率0.001-0.1mA

¨ 测量精度0.2-1%

¨ 人机界面:大屏幕真彩触摸屏操作及显示

¨ 测试方式:自动或手动测试

¨ 计时方式:按设定时间,自动或手动计时

¨ 计时范围0~65535S

¨ 环境温度0~40oC

¨ 环境湿度RH < 90%(无凝结水)

五、 设备部件说明

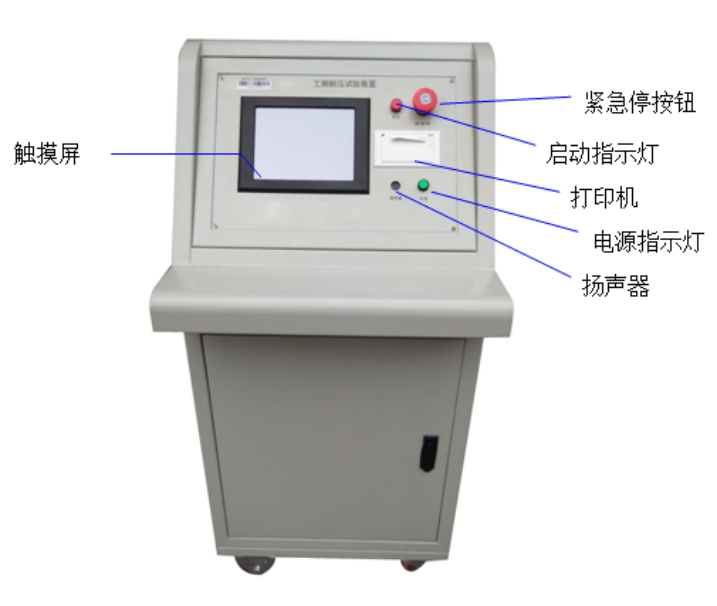

                                   正面图

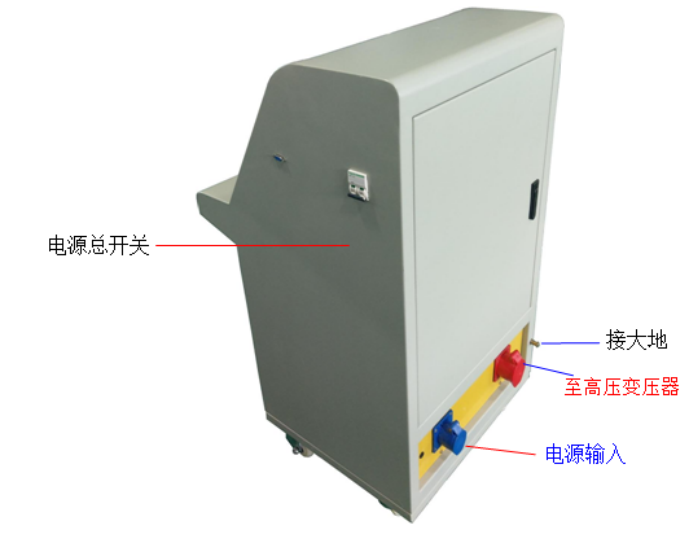

                             背面图

电源总开关:用于接通和切断设备输入电源,或在设备过流保护时自动切断电源。

紧急停按钮:用于紧急情况下切断高压输出(按下后切断,向右旋转恢复)。

联锁输入端口:用于连接联锁开关,当联锁开关闭合时允许高压输出。

RS-232端口:用于传输测试数据。

启动指示灯:在高压启动后点亮。

触摸屏:为人机界面,用于数据显示及人员操作。

升压指示灯:正在升压时点亮。  过流指示灯:在发生保护动作时点亮。

降压指示灯:正在降压时点亮。  允许指示灯:当联锁开关闭合时点亮。

自动指示灯:正自动方式时点亮。 接地指示灯:当接地良好时点亮。



六、 操作说明

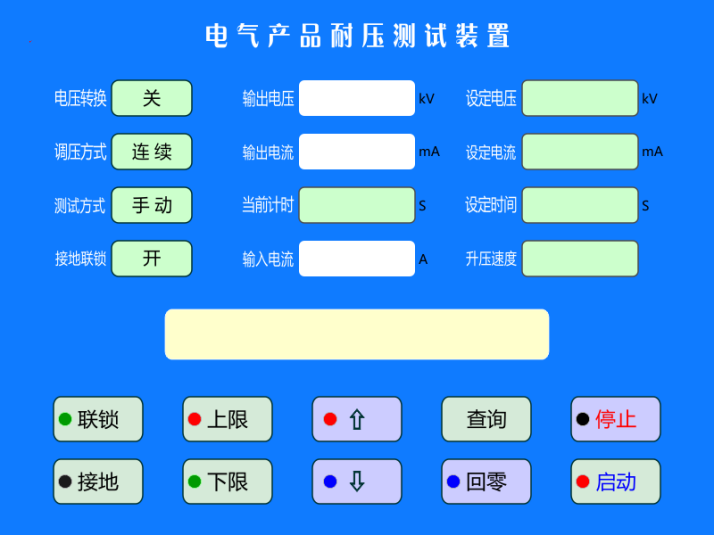

触屏主界面说明


电压转换按钮及显示:用于切换抽头或串级电压、或AC/DC转换(此功能须用户定制后才能生效,否则固定为“关”)。

调压方式按钮及显示:用于选择“冲击”或“连续”调压方式(此功能须用户订货时指定,否则固定为“连续”,即只能从零位时启动高压)。

测试方式按钮及显示:用于切换“自动”或“手动”测试方式,并显示对应状态。

接地联锁按钮及显示:用于打开或关闭接地联锁功能(此功能须用户订货时指定,否则固定为“开”,即只有接地良好时方能启动高压)。

输出电压窗口:用于实时显示当前的输出电压。

输出电流窗口:用于实时显示当前的试品电流。

当前计时按钮及显示:用于显示耐压计时,并在手动方式时打开或关闭计时器。

输入电流窗口:用于实时显示高压变压器的输入电流,作为参考和过流保护。

设定电压按钮及显示:用于设定输出电压,并显示设定值。

设定电流按钮及显示:用于设定保护门限电流,并显示设定值。

设定时间按钮及显示:用于设定耐压时间,并显示设定值。

升压速度按钮及显示:用于设定升压速度,并显示设定值(此功能须用户定制后才能生效)。

联锁指示灯:用于指示联锁开关的状态,当联锁开关闭合时点亮,否则熄灭

接地指示灯:用于指示设备的接地状态,当接地良好时点亮,否则熄灭

上限指示灯:用于指示调压器上限位状态。当调压器处于上限时闪烁,否则熄灭。

下限指示灯:用于指示调压器的零位状态。当调压器处于零位时点亮,否则熄灭

升压按钮及指示:用于手动升压及升压指示。当调压器正在升压时点亮,否则熄灭。

降压按钮及指示:用于手动降压及降压指示。当调压器正在降压时点亮,否则熄灭。

回零按钮及指示:用于手动回零及回零指示。当调压器正在回零时点亮,否则熄灭。

启动按钮及指示:用于启动电压输出,启动成功后指示灯点亮,否则熄灭。

停止按钮及指示:用于中止电压输出及调压器动作(升、降、回零),及停止状态指示。停止后指示灯点亮,否则熄灭。

查询按钮:用于查看或打印试验结果。只有在停止状态下才能查看。

启动条件

1)联锁开关未闭合时(门控指示灯不亮)不能启动。

2)当接地联锁功能打开时,设备未接地(接地指示灯不亮)不能启动。

4)当调压方式为“连续”时,调压器不在零位(下限指示灯不亮)不能启动。

3)调压器处于上限位(上限指示灯点亮)不能启动。

5)调压器正在回零时(回零指示灯点亮)不能启动。

6)设定数据为零时(设定电压、电流、时间、或速度为零)不能启动。

设定操作

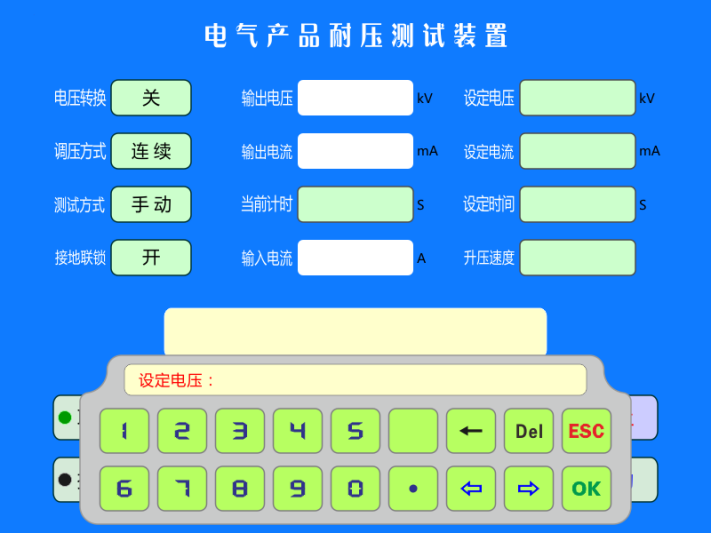

在主界面上,点击设定电压、设定电流、设定时间、或升压速度窗口,可分别设定目标电压、保护电流、耐压时间、或升压速度值。设定时会弹出对应的输入键盘,如下图所示:


在输入过程中,如若输错,可按ï ð键移动插入光标位置,或按 Del键进行删除,输入正确后按OK键认可。若按ESC键则取消键盘输入,输入数据无效。

设定电压:是输出电压的目标值。当输出电压到达目标电压时,在自动方式下将自动开始计时。目标电压的设定范围不能超出额定电压值,否则将不会认可,若设置为零将会禁止启动输出。

设定电流:是试品电流的保护门限值。当输出电流超出门限时,将自动切断高压输出、并自动回零,同时发出报警。保护电流的设定范围不能超出额定电流值,否则将不会认可,若设置为零将会禁止启动输出。

设定时间耐压的持续时间。当计时时间到达设定时,将自动回零,然后切断输出电压设定时间最大为65535S,超过此值将不会认可,若设置为零将禁止启动输出。

升压速度连续升压的速度等级,最大255级,超过范围将不会认可,若设置为零将禁止启动输出。(此功能须用户定制后才能设定)

手动测试过程

(1) 检查启动条件是否满足。(参看1.2启动条件

(2) 检查设定值是否正确,否则应输入正确的值(设定方法见1.3 设定操作

(3) 查看测试方式是否为手动否则应点击“测试方式”切换为“手动”。

(4) 点击“启动”按钮启动电压输出,然后启动指示灯和高压指示灯点亮。

(5) ñ按钮持续升压,当接近目标电压时松开,然后再按ñò按钮数次,使电压达到目标值,然后点击“计时窗口”开始计时

(6) 在计时期间,可重复点击“计时窗口”关闭计时或重新计时。

(7) 当计时时间到达设定值将会自动回零,然后自动切断电压输出,试验即告完成

(8) 试验期间,若发生试品电流超限或击穿,将自动切断电压输出,然后自动回零,试验告完成

(9) 试验过程中密切留意设备及试品情况,果发生紧急状态应立即紧急停切断电压输出。

(10) 试验过程中如发生过流、过压、门被打开、或接地线脱落,将会自动切断电压输出试验被中止

(11) 试验过程中,可随时按“停止”按钮切断电压输出试验被人为中止

(12) 试验完毕,系统将显示测试结果界面,见1.6 测试结果

自动测试过程

(1) 检查启动条件是否满足。(参看1.2 启动条件

(2) 检查设定值是否正确,否则应输入正确的值(设定方法见1.3 设定操作)

(3) 查看测试方式是否为“自动”否则应点击“测试方式”切换为“自动”。

(4) 点击“启动”按钮启动电压输出,然后启动指示灯和高压指示灯点亮。

(5) 系统自动调整电压输出,使其达到设定值,然后自动开始计时

(6) 当计时时间到达设定值将会自动回零,然后自动切断电压输出,试验即告完成

(7) 试验期间,若发生试品电流超限或击穿,将自动切断电压输出,然后自动回零,试验告完成

(8) 试验过程中密切留意设备及试品情况,果发生紧急状态应立即紧急停切断电压输出。

(9) 试验过程中如发生过流、过压、门被打开、或接地线脱落,将会自动切断电压输出试验被中止

(10) 试验过程中,可随时按“停止”按钮切断电压输出试验被人为中止

(11) 试验完毕,系统将显示测试结果界面,见1.6 测试结果

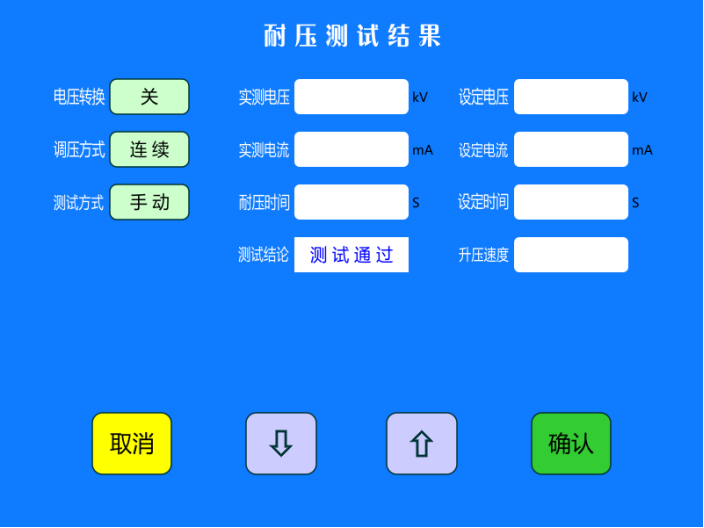

测试结果

在测试完毕后,系统将自动显示测试结果界面。或者在停机状态下,点击“查询”按钮进入测试结果界面,但若无试验记录则不能显示测试结果界面。


抽头/串级窗口:显示测试时采用的抽头或串级是高电压还是低电压

输出类型窗口:显示测试时是交流电压还是直流电压

测试方式窗口:显示测试时采用的测试方式,自动或手动。

实测电压窗口:显示测试时的实际输出电压。

实测电流窗口:显示测试时的试品实际电流。

耐压时间窗口:显示测试时实际的耐压时间。

设定电压窗口:显示测试时的设定电压。

设定电流窗口:显示测试时设定的试品门限电流。

设定时间窗口:显示测试时设定的耐压时间。

升压速度窗口:显示测试时设定的升压速度。

取消按钮:用于返回到测试主界面。

打印按钮:用于打印测试结果,打印完毕后自动返回测试主界面。



七、 操作注意事项

1开箱时应检查设备的完好与否;特别是接线端子是否松动,调压器的碳刷与调压器表面是否接触良好。

2严格按操作程序操作,在使用前请仔细阅读说明书。

3长期不用在重新使用前应用2500V兆欧表检查主回路对地绝缘电阻,其值不应低于1.5MΩ

4.该设备应存放在通风、干燥、无腐蚀性气体的地方。



八、 运输、贮存

■运输

设备需要运输时,建议使用本公司仪器包装木箱和减震物品,以免在运输途中造成不必要的损坏,给您造成不必要的损失。

设备在运输途中不使用木箱时,不允许堆码排放。使用本公司仪器包装箱时允许最高堆码层数为二层。

运输设备途中,面板应朝上。

■贮存

设备应放置在干燥无尘、通风无腐蚀性气体的室内。在没有木箱包装的情况下,不允许堆码排放。

设备贮存时,面板应朝上。并在设备的底部垫防潮物品,防止设备受潮。

九、 开箱及检查

■开箱注意事项

开箱前请确定设备外包装上的箭头标志应朝上。开箱时请注意不要用力敲打,以免损坏设备。开箱取出设备,并保留设备外包装和减震物品,既方便了您今后在运输和贮存时使用,又起到了环保节能的作用。

■检查内容

开箱后取出设备,依照装箱单清点设备和配件。如发现短少,请立即与本公司联系,我公司将及时为您提供服务。

十、 装箱清单

1、控制台         1台

2、连接线       1套

3、产品说明书         1本

4、产品合格证/保修卡      1份



十一、 售后服务

 本公司产品保修一年,终身维修,一年内产品质量出现问题,请及时与我公司联系,公司负责免费维修,超过一年,按成本收取少量费用。
