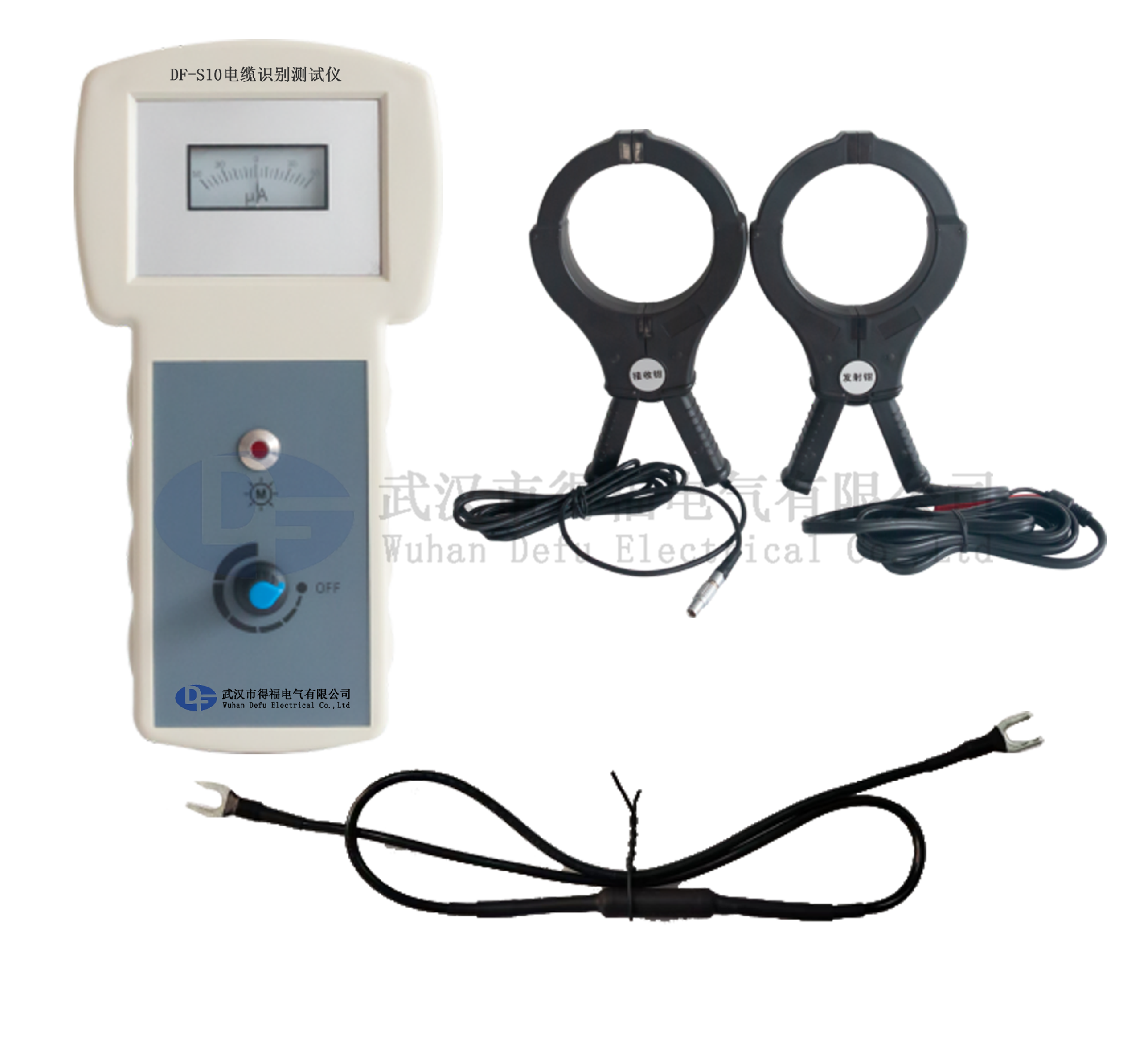

DF-S10电缆识别测试仪

参考标准:

注: 关于产品购买、技术维护等服务,欢迎致电! 联系我们

产品简介 Product Introduction





带电电缆识别仪











目 录

第一章 警告

第二章 概述

第三章 产品特点

第四章 技术参数

第五章 工作原理

第六章 仪器布局与说明

第七章 使用示例

第八章 仪器使用注意事项

第九章 售后服务及装箱清单




第一章 警告




注意:感谢您订购带电电缆识别仪

为了安全使用,提示如下:



1.请详细阅读本手册,遵守相关注意事项。

2.本仪器户内外均可使用,但应避开雨淋、腐蚀气体、尘埃过浓、高

   温等场所使用。

3.仪器的操作者应具备一般电气设备或仪器的使用常识。

4.本仪器属高精密仪器,应避免剧烈振动。

5.对仪器的维修、护理和调整应由专业人员进行。

6.请每2月对发射机进行充电维护一次,以免电池损坏。



第二章 概述

本产品是根据高压电缆施工安装及维护人员所急需解决的多条电缆现场识别问题,参考国外先进技术,在电磁场理论的指导下,采用现代电子技术及工装工艺技术研制而成的。

在电力电缆铺设、迁移、维护、故障处理等现场作业中经常遇到一个非常棘手的问题:哪条电缆是我们要找的?特别是在诸多同规格电缆沟道中,更使施工人员束手无策。本装置可以迅速准确地帮您解决这个难题。



第三章 产品特点

Ø 识别准确无误

Ø 大识别钳口适合各种电缆

Ø 操作极为简单

Ø 指示清楚直观

Ø 主、辅件便携、美观

Ø 接收器接收信号强度可调

Ø 大功率电流脉冲输出

Ø 带电、不带电电缆均能测试

Ø 小巧便携,重量轻





第四章 技术参数

识别方式:以表针摆动方向来判断;

钳    口:Φ125mm;

输出电压:I档:250V  II档:600V;

脉冲电流:0~15A;

脉冲周期:2.5S/次,一次发3个脉冲信号;

供电电源:发射机12VDC锂电池,手持接收器5号电池。



第五章 工作原理

不带电电缆检测:发射机主要产生特殊的脉冲信号,此信号通过连接线加在待识别电缆上,根据电磁感应原理,在该电缆沿线必然产生与发射信号规律一致的感应信号,在测试现场用高灵敏的接收钳加手持接收器检测现场所有电缆,根据手持接收器表头的指示即可准确找出所加信号之电缆(即待识别不带电电缆)。

带电电缆检测:发射机主要产生特殊的脉冲信号,此信号通过专用发射钳加在待识别带电电缆的一点,根据电磁感应原理,在该电缆沿线必然产生与发射信号规律一致的感应信号,在测试现场用高灵敏的接收钳加手持接收器检测现场所有电缆,根据手持接收器指示即可准确找出所加信号之电缆(即待识别带电电缆)。



第六章 仪器布局与说明

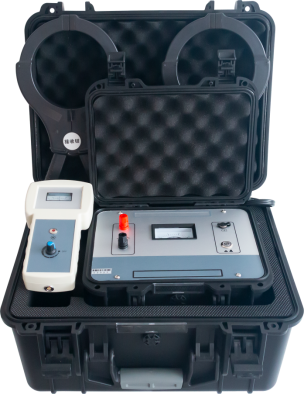

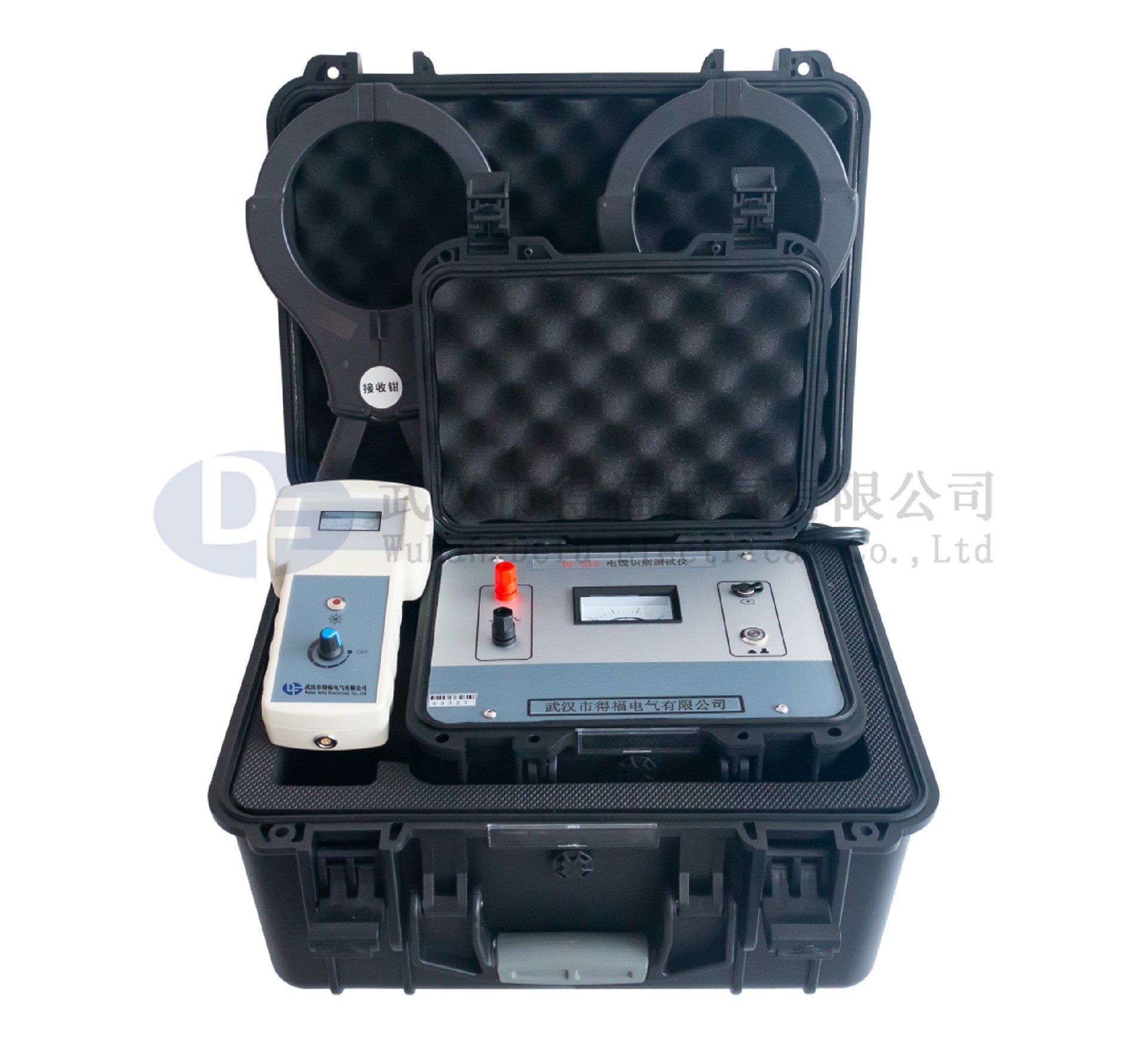

本仪器由发射机、发射钳、接收钳、手持接收器等组成

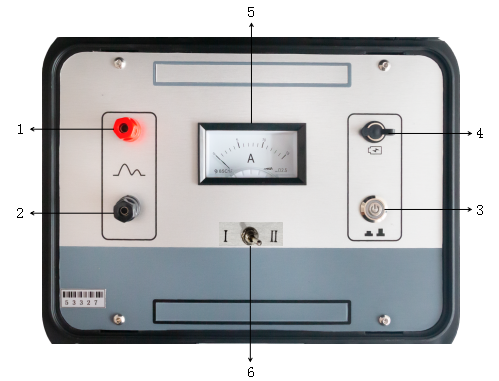

发射机面板:


1.输出正极:发射机输出正,连接红色输出线;

2.输出负极:发射机输出负,连接黑色输出线;

3.电源开关:打开/关闭工作电源;

4.充电:DC12V充电口,连接12V充电器即开始充电;

5.电流表:显示输出电流瞬时平均值;

6.档位开关:“Ⅰ”为低档;“Ⅱ”为高档。

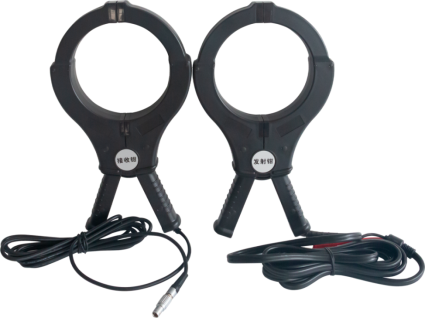

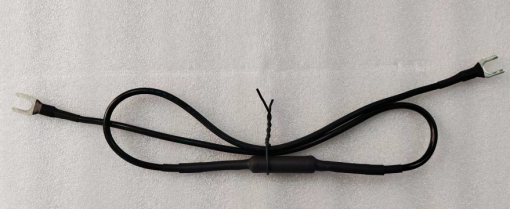

接收器、发射钳、接收钳、和限流电阻

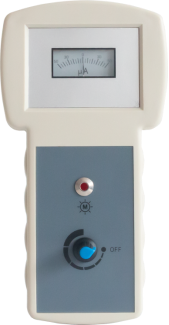

1、手持接收器有一调节旋钮,可调节接收信号强度(顺时针旋转:接收信号强度增大;逆时针旋转:接收信号强度减小)。

2、手持接收器下侧有一BNC接口,使用时连接接收钳接收信号。







第七章 使用示例



电缆识别仪接线方法分为直连法和耦合法:

A、直连法只适用于不带电电缆的识别。

B、耦合法带电不带电都可以进行识别。



7.1 不带电电缆识别使用说明:

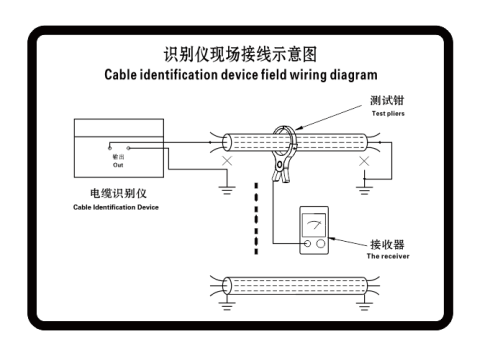

1将该电缆两端铠装与大地断开,将本发射机输出线红夹子夹在待测电缆芯线(好相或绝缘较高的相)上,将本发射机输出线黑夹子夹在接地点或接地桩上,该电缆对应芯线在远端与接地点或接地桩相连,如上图。

2打开发射机主机电源开关:电源开关灯闪三次,电流表指针也同频率摆动3次,依次循环。

3.将接收器与接收钳相连,接收钳卡在待测电缆上。

4.注意接收钳箭头方向为电流流入方向(正方向),否则表针摆动正好相反。

5.将接收器调节旋钮顺时针旋转,听见“滴”的一声,即打开接收器开关。然后将接收器接收信号强度调至合适位置,这时只有加信号的带电电缆上能接收到信号,且信号摆动频率和发射机频率相一致,并发出“滴-滴-滴”的声音。

7.2 带电电缆识别使用说明:

耦合法注意事项:

1、无需对被测电缆进行任何操作,直接将发射钳卡在电缆上测试。

2、电缆护层两端必须良好接地,否则耦合电流随接地电阻的增大而减小。

3、如果两端护层没有接地或护层中间断开,则不可以使用卡钳耦合法。

4、发射钳卡入线缆时,钳上的箭头方向指向电缆的末端。

5、接收钳与发射钳尽量保持2米远。

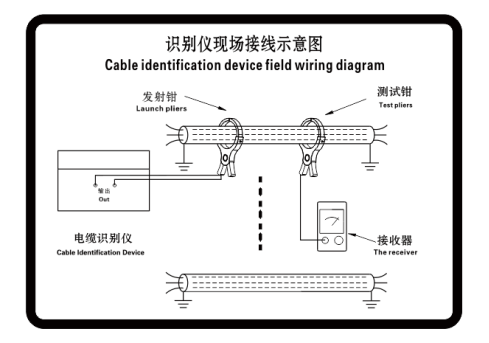

1.将发射机输出端连接发射钳,并将发射钳卡在待识别带电电缆的合适位置,如上图。

2打开发射机主机电源开关:电源开关灯闪三次,电流表指针也同频率摆动3次,依次循环。

3.将接收器与接收钳相连,接收钳卡在待测电缆上。

4.注意接收钳箭头方向为电流流入方向(正方向),否则表针摆动正好相反。

5.将接收器调节旋钮顺时针旋转,听见“滴”的一声,即打开接收器开关。然后将接收器接收信号强度调至合适位置,这时只有加信号的带电电缆上能接收到信号,且信号摆动频率和发射机输出切换频率相一致,并发出“滴-滴-滴”的声音。

说明:根据现场情况,选择发射机“Ⅰ”档或“Ⅱ”档;建议:直连法时使用“Ⅰ”档,耦合法时使用“ⅠI”档。

第八章 仪器使用注意事项

1 测试时接收器接收信号强度调节需合适(不宜过大也不宜过小)。

2 识别出待测电缆后,施工前必须进行试扎,以确保安全!

3 接受钳卡在待测电缆时,要确保钳口接触良好。钳口有灰尘、钳口接触有空隙、没有紧密接触,都会影响信号的接收。

4 测试现场如果出现接收器上的指针摆动不太明显可以检查接收钳接触是否良好。

5 测试仪器严禁使用一根导线进行短接测试,要使用标配的测试电阻进行测试。

6 当需要识别短距离低阻电缆烧保险时,要在仪器信号发射端串联测试电阻。

7 识别带电电缆时当带电识别接收信号干扰严重导致接收钳磁饱和无法接收信号时建议用不带电方法识别。

第九章 售后服务及装箱清单

仪器自购买之日起一年内,属产品质量问题免费保修,终身提供维修和技术服务。如果发现仪器状况不正常或有故障出现,请您联系,以便为您安排最便捷有效的处理方案。

邮寄地址:西安市高陵区渭阳九路2098号融豪工业城一期B8-01栋

收 件 人:西安旭之辉机电科技有限公司

服务电话:400-029-0829

装箱清单

发射机

1台

接收器

1台

充电器

1个

输出线-红

1根

输出线-黑

1根

发射钳

1把

接收钳

1把

5号电池

2节
