DFGX-ZI 电缆智能路径探测仪

一、概述

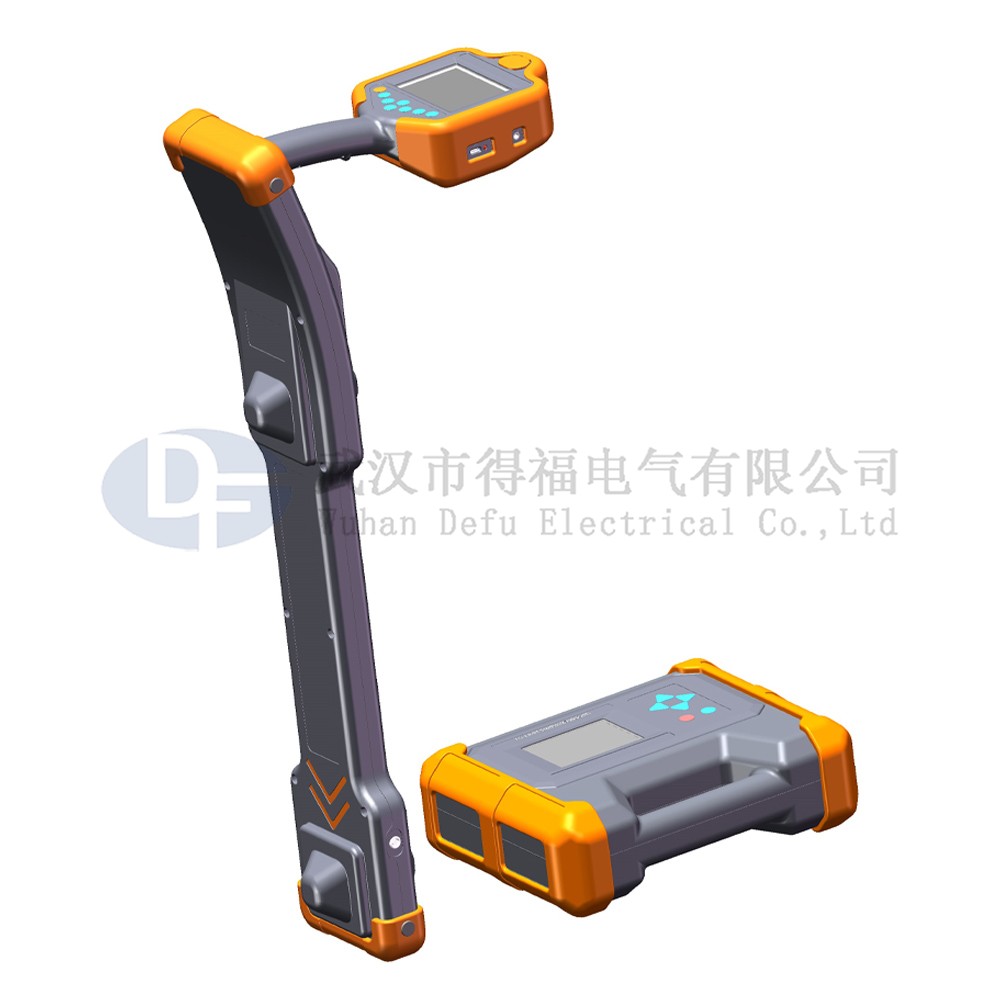

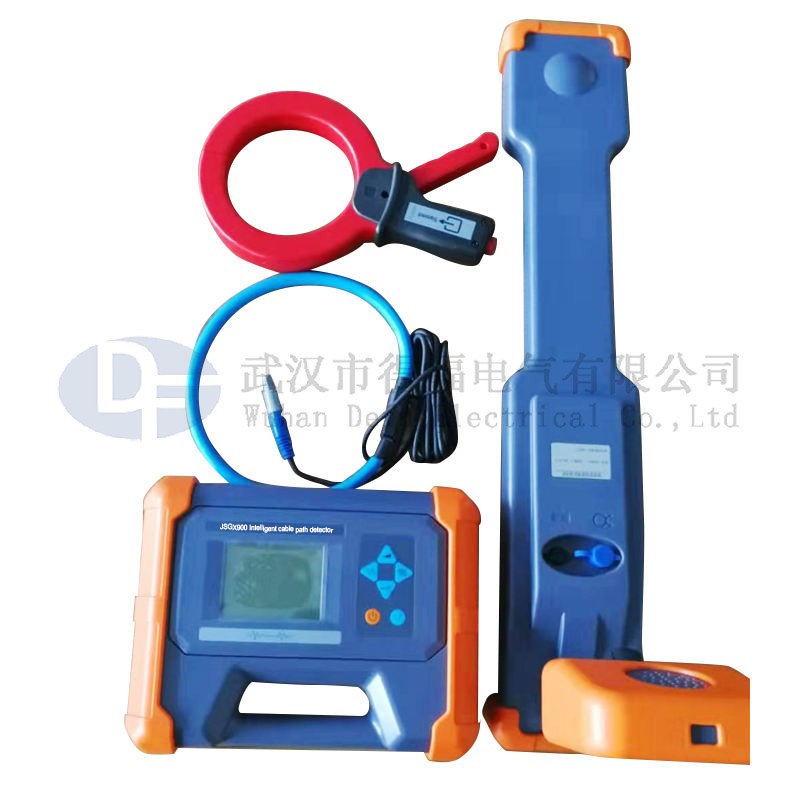

此设备是一套高性能专用地下电缆路径探测及识别仪，由信号发射机和接收机组成，可用于地下电缆及金属管线的路径探测、深度测量和管线普查，配合多种选配附件，可以进行唯一性识别，以及管道绝缘破损和部分类型电缆故障的查找。

二、功能特点

1. 多种功能合一： 路径探测 + 电缆识别 + A字架查障。

2. 彩屏罗盘显示：透视地下管线一览无余。

3. 超高灵敏度，0.5Hz超窄带宽接收，高度抗干扰。

4. 跟踪正误提示：排除邻近管线干扰。

5. 增强型测深：实时精准深度测量。

6. 测深辅助传感器：信号畸变提醒。

7. 多种被动探测频段：AFB全频被动探测，工频频段，射频频段。

8. AFB全频被动探测：无需选择频段，自动分析全频段信号，智能，方便。

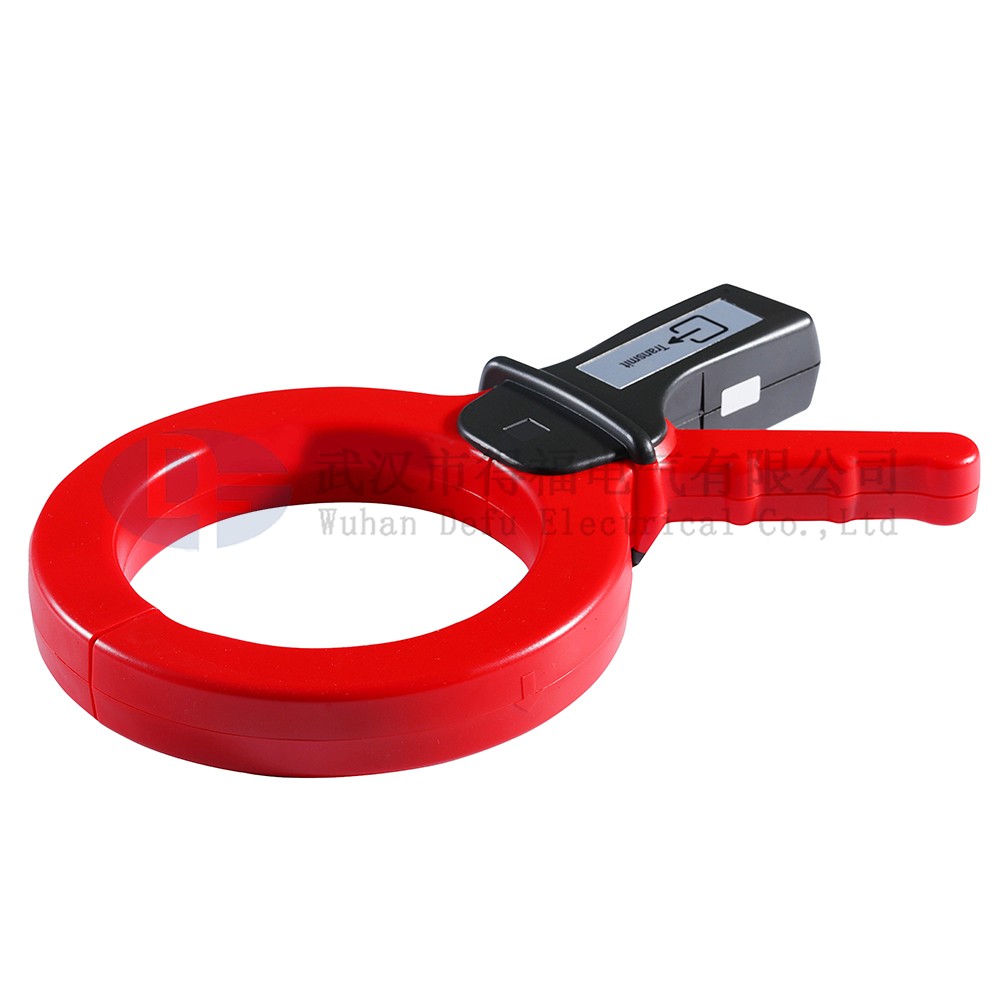

9. 高性能发射卡钳：向运行电缆耦合信号。

10. 唯一性识别：使用柔性卡钳，操作方便，高度可靠，具有电流测量功能。

11. 跨步电压探测：对地绝缘破损点查找。

12. 大功率数字功放发射，全自动阻抗匹配，自动保护。

13. 发射机多种信号输出方式：直连输出、卡钳耦合、辐射感应。

14. 发射/接收全数字化处理，稳定可靠。

15. 内置大容量锂离子电池组，欠压自动关机，长时间无操作自动关机。

16. 发射机具有辅助电源接口，外接电源支持更长运行时间。

17. IP65高等级防护。

18. USB-C氮化镓快充。

三、可选扩展功能模块

1. 内置L1/L5高精度GNSS定位模块：路径信息记录和距离测量。

2. 存储和蓝牙通讯模块：存储和向上位机导出记录数据。

四、可选附件

1. 测深辅助传感器：用于测深时的干扰提醒。

2. 听诊器：用于狭小场合的电缆识别。

3. 查障升压器和A字架：用于定位部分电缆故障和管线绝缘破损点。

4. 定位模块：亚米级或厘米级可选，用于高精度路径信息记录和距离测量。

五、技术指标

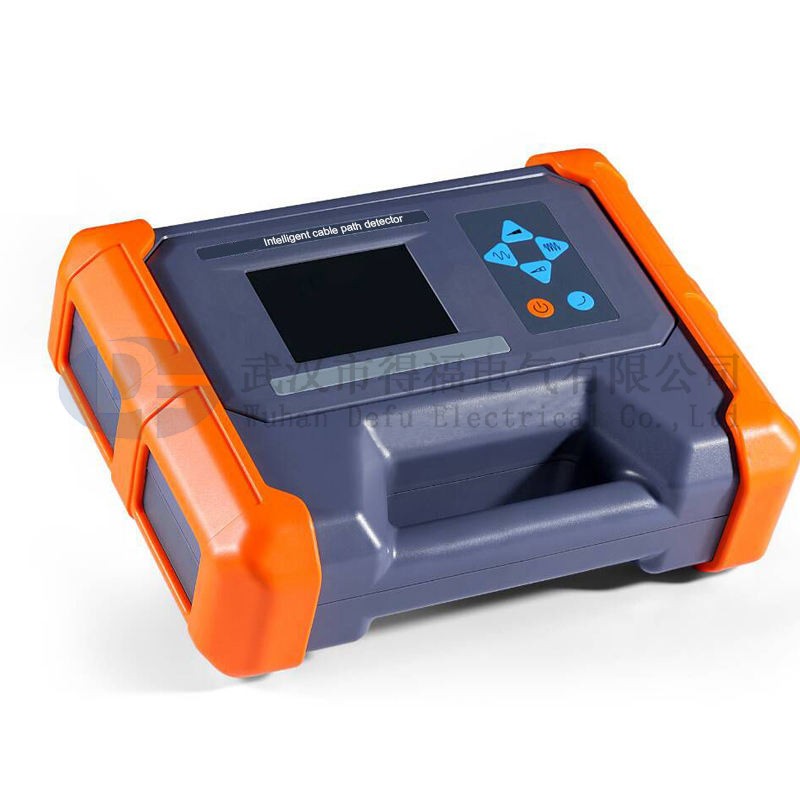

A. 发射机

1. 输出方式：直连、卡钳、辐射、查障升压器

2. 输出频率：640Hz、1280Hz、8kHz、33kHz、82kHz、197kHz

3. 输出功率：15W max，10档可调

4. 阻抗匹配：全自动

5. 过压过流保护：全自动

6. 人机界面：320×240彩色LCD，阳光可视

7. 电源：内置锂离子电池组，标称7.4V，>6Ah

8. 辅助电源接口：DC7~15V，2A

9. 充电器：AC100-240V，50/60Hz，USB-C口PD快充。

10. 体积：280×220×90mm；质量：2.3kg

11. 防护：IP65

12. 使用条件：-25℃－60℃，<90%RH，<4500m

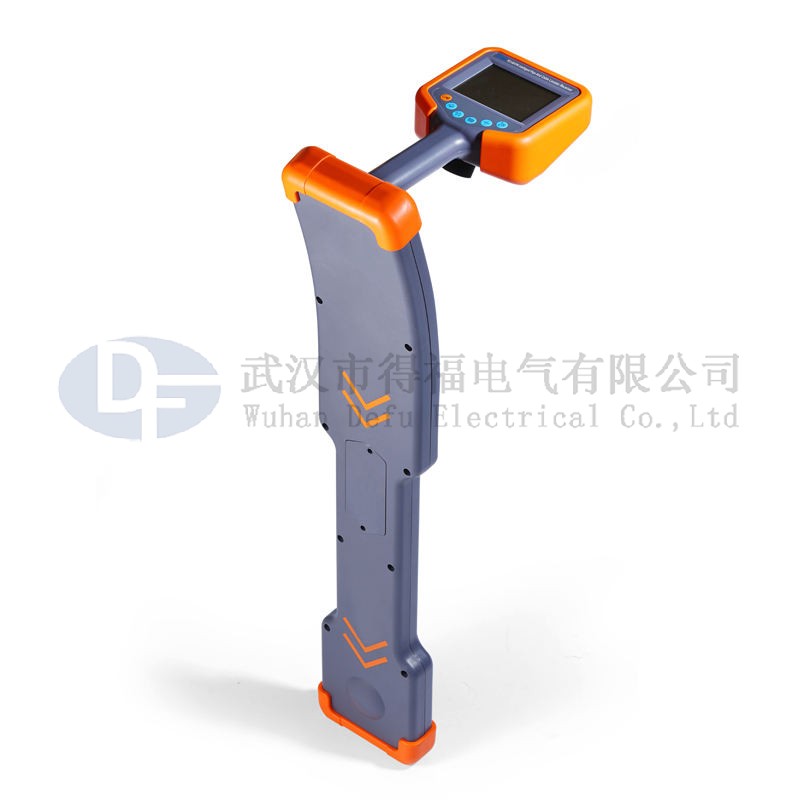

B. 接收机

1. 接收方式：内置线圈、柔性卡钳、听诊器、A字架

2. 探测模式：宽峰、窄峰、谷值、历史曲线、峰谷扫描

3. 主动频率：640Hz、1280Hz、8kHz、33kHz、82kHz、197kHz

4. 被动频段：AFB全频被动探测、工频频段、工频2/5/9次谐波、5~15k、15~25k、25~40k

5. 人机界面：320×240彩色LCD，阳光可视

6. 电源：内置锂离子电池组，标称7.4V，>3Ah

7. 充电器：AC100-240V，50/60Hz，USB-C口PD快充。

8. 体积：680×120×277mm；质量：2.0kg

9. 防护：IP65

10. 使用条件：-25℃－60℃，<90%RH，<4500m
