DF系列 电缆故障测试系统（高端款）

一、系统用途：

准确快速检测35kV及以下电压等级电力电缆的主绝缘故障;校准电缆长度;精确探测电缆埋设走向及深度。

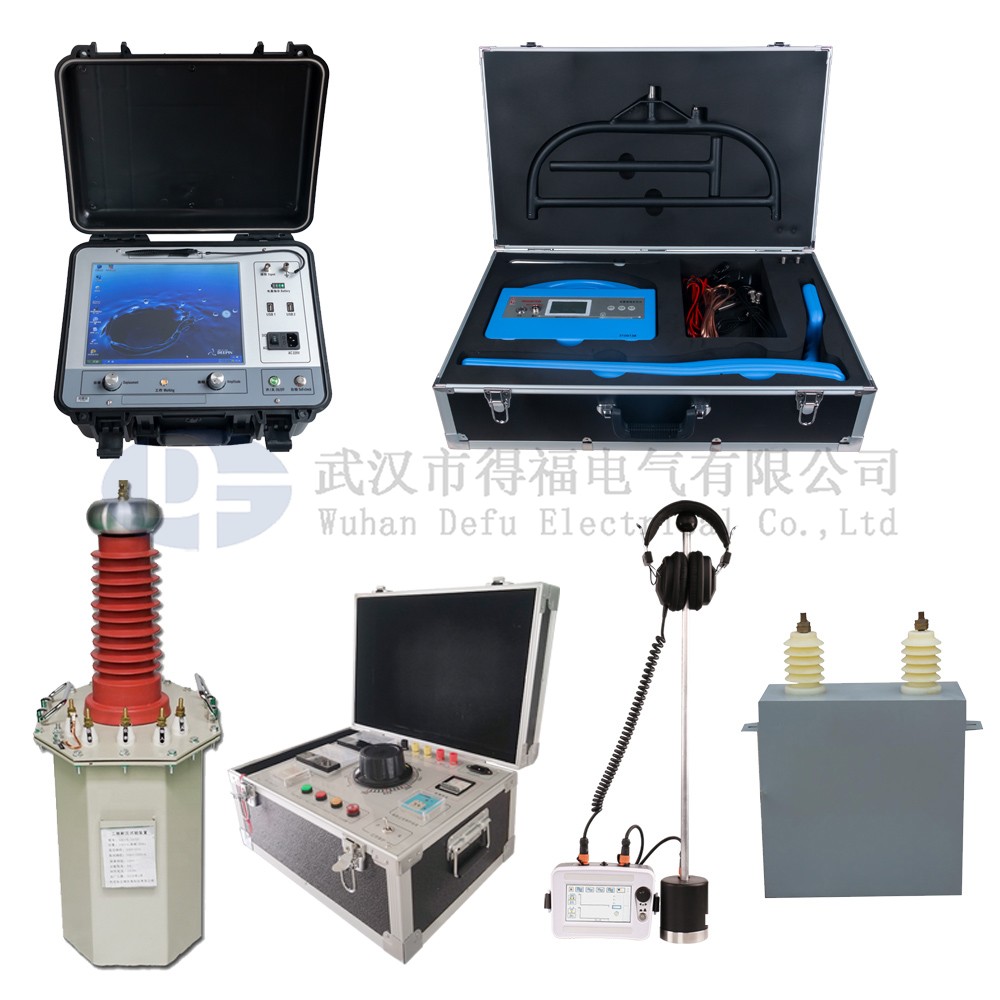

二、系统配置：

电缆故障测试系统	产品名称	规格型号	数量	备注1	备注2
	电缆故障测试仪	501A	1套		工控机触屏操作
	电缆故障定点仪	503B			精确定点
	管线定位仪	507			含发射钳+接收钳+A字架
	油浸式试验变压器	5/50			交直流两用试验变
	高压电容	35/4			4μF (1±10％)/35kV

三、系统主要技术参数：

1) 工业计算机控制，触摸式操作方式，抗干扰能力强；

2）系统功能：故障距离测量、故障点定位、传播速度测试、电缆路径查找(带电停电均可查找)、埋设深度探测；

3）测试方式：低压脉冲、闪络法、音频法、声磁同步法等，波峰法，波谷法；

4）测试范围：测试距离：64km，探测深度：6m；

5）测量精度：粗测误差：±10m（绝对值）或1%L（相对值），精测误差：±0.2m（定点、路径、深度）；

6）采样频率：400MHz，最小分辨率0.5m（100m/us）

7）采样方式：全自动连续采样，决不漏掉任何一次放电波形

8）低压脉冲：宽度：0.1uS和2uS   幅度：100Vpp

9）冲击高压：0～50kV

10）烧穿功率：0～2450J

四、系统组成部件技术说明

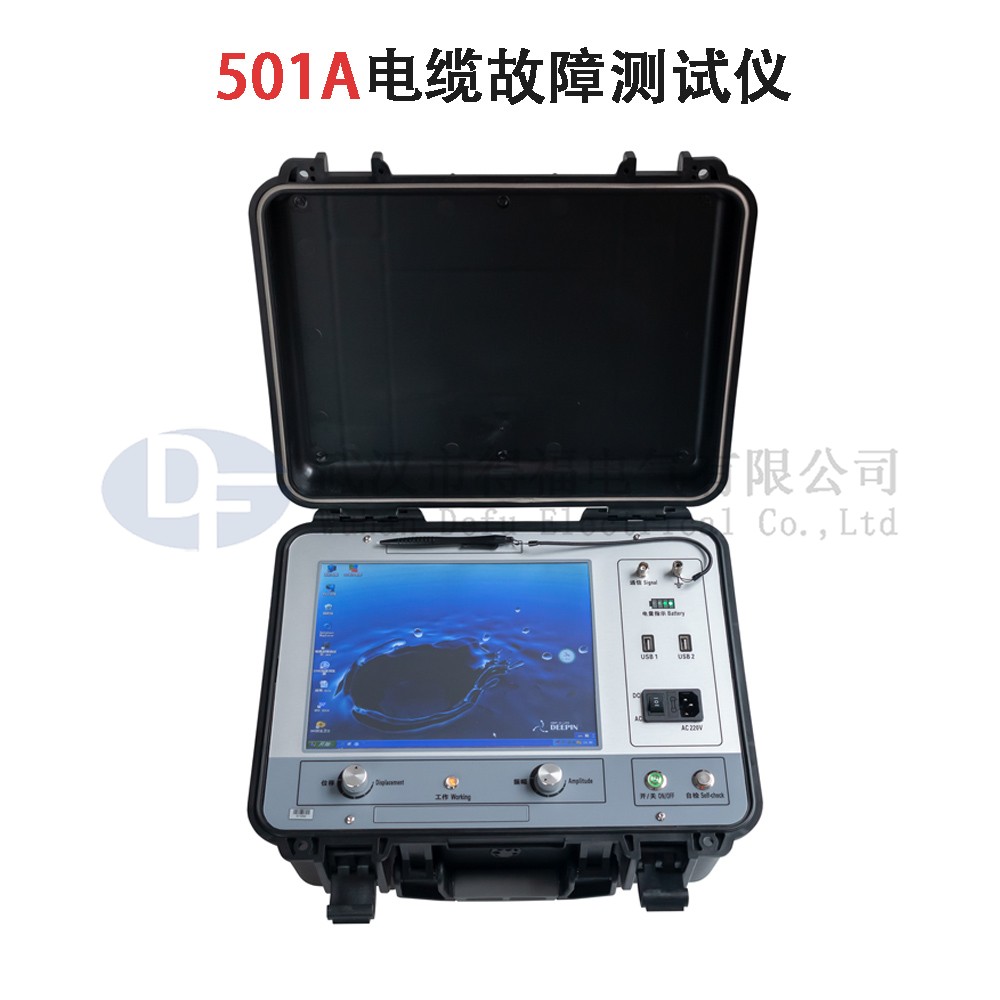

1、电缆故障测试仪

主要功能：

Windows操作系统、触摸式操作方式；

具有测距、测速、电缆管理等功能；

400MHz采样频率，最小分辨率0.5m（100m/us）

全自动连续采样，决不漏掉任何一次放电波形；

测试方法：闪络法、低压脉冲法

主要技术指标：

脉冲幅度：100Vpp

脉冲宽度：0.1uS和2uS

测量距离：Smax：60km       Smin：15m

测量误差：粗测绝对误差：±10m  粗测相对误差：±1％L

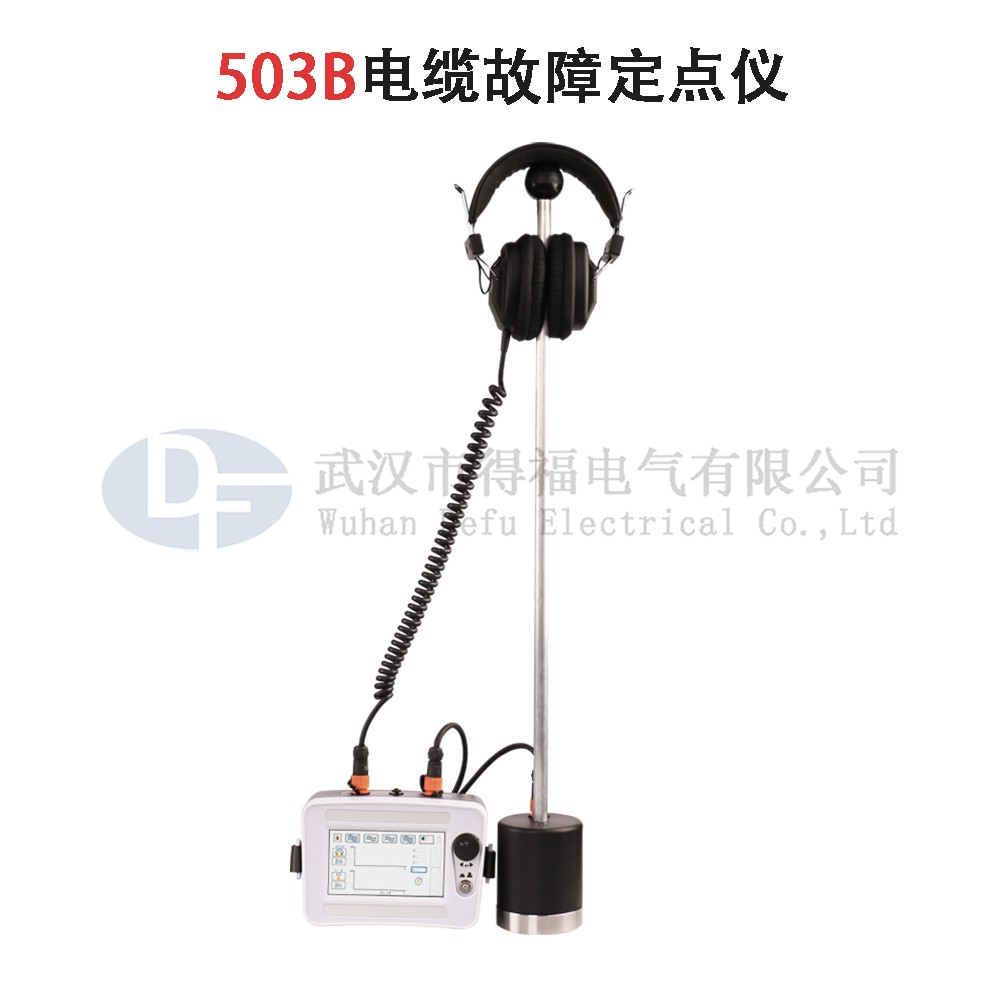

2、电缆故障定点仪

产品特点

1. 采用声磁同步定位技术，自动计算声磁时间差，降低对声音监测的纯依赖。

2. 声信号和磁信号的增益值和触发值手动调节，适应多种环境定点。

3. 5寸触摸高亮LCD，确保阳光下可视。

4. 内置大容量锂离子电池供电，配快速充电器。

5. 小巧便携，重量轻。

技术参数

1.声磁同步定点功能

1）声磁同步定点功能

 （1）声音通道

     a) 带宽

         l 全通：100Hz~1500Hz。

         l 低通：100Hz~400Hz。

         l 高通：150Hz~1500Hz。

         l 带通：200Hz~600Hz。

     b) 信号增益:1档-8档可调。

     c) 定点精度：0.1m。

 （2）磁场通道:1档-8档可调

2）声音信号强度条形图指示，声音触发门限（0～99档）可调。

3）电磁信号强度条形图指示，磁场触发门限（0～99档）可调，具备磁场触发提示功能。

4）声磁时差法定位模式：波形显示，声磁时差显示。

5)电源：

     a) 电池：内置锂离子电池组，电压8.4V，容量2.4Ah；

     b) 使用时间：连续使用时间>8小时；

     c) 充电器：输入AC220V±10%，50Hz；输出8.4V，1A；

     d) 充电时间：<3小时；

1. 显示方式：5寸彩色液晶，854*480分辨率，带触摸功能；

2. 工作条件：-20℃－65℃，相对湿度≤90％，海拔<4500m

3. 体    积：428L×350W×230H；

4. 重    量：7kg。

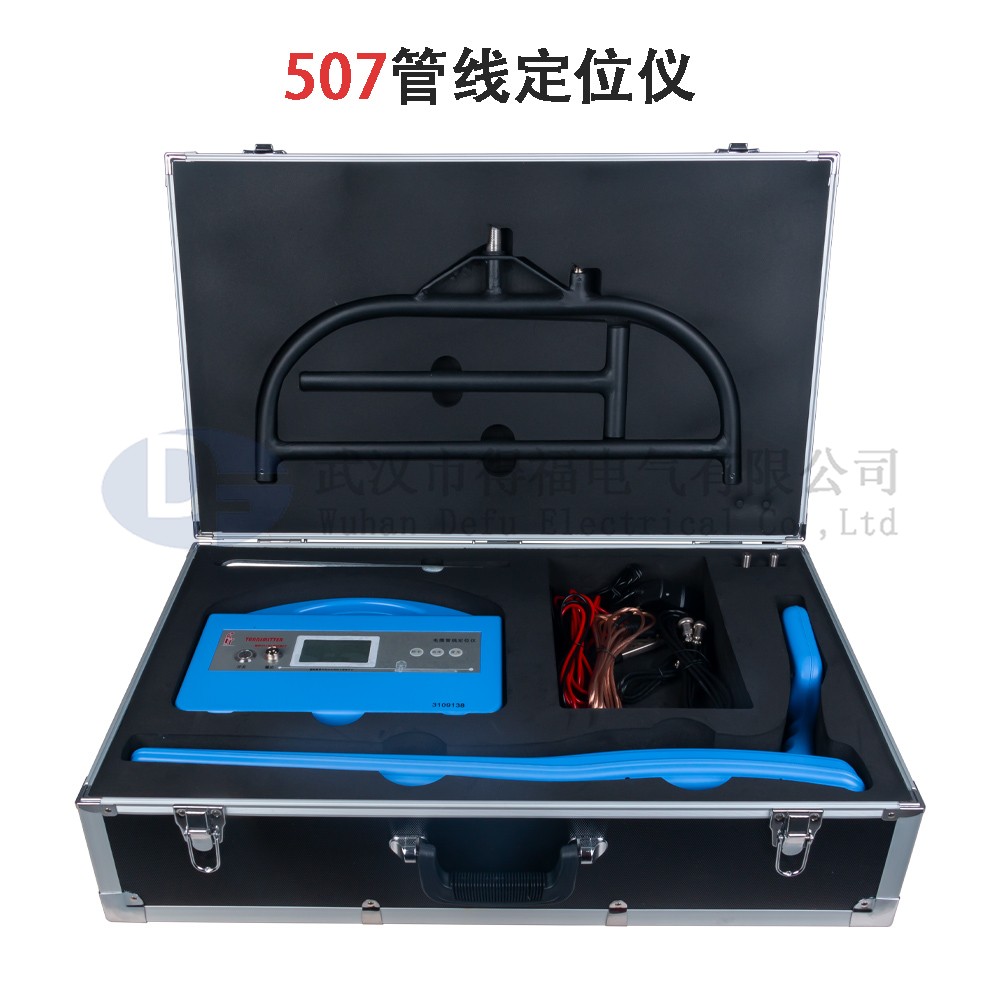

3、管线定位仪

用途

管线定位仪是利用电磁感应的原理来探测地下电缆的精确走向、深度以及定位电缆的开路、短路及外皮故障点。既可用于查找电缆（带电或不带电）路径，又可用于寻找直埋电缆故障。

主要组成

管线定位仪主要由接收机和发射机组成（发射钳、接收钳、A字架为选配）

指标参数

1、接收机

工作频率：低频、中频，高频，射频  50HZ

天线模式：波谷法（竖直线圈）、波峰法（水平线圈）

声音指示：随信号强度变化的调频音调

电流指示：显示被测电缆的有效电流值(单位：mA)

工作温度：-10°C——+55°C

电池型号：可充电电池

电量指示：图形显示

电池寿命：连续工作>8小时：间断工作 >16小时

尺寸大小：70×20×11CM

重    量：3公斤（带电池）

信号强度表示：梯形图、数字量程0——999

增益控制：手动调节   动态范围为100db

探测深度：最大探测不小于10米

最大探测距离：直连法时绝缘良好的电缆最大可达15KM

深度测量：按深度键  三位数字显示，最大可测深达6米

2、发射机

工作频率：低频、中频，高频，射频

工作模式：直连法、耦合法、感应法

匹配负载：5欧姆—3000欧姆

阻抗显示：五位数字

过热过流：自动保护

功率输出：低挡、中档、高挡

电池类型：8节一号碱性电池

电池寿命：连续工作4小时至8小时取决于使用时的频率、输出功率

                 间断工作6小时至10小时取决于使用时的频率、输出功率

工作温度：-10°C—55°C

尺寸大小：16×16×39CM

重    量：4公斤（含电池）

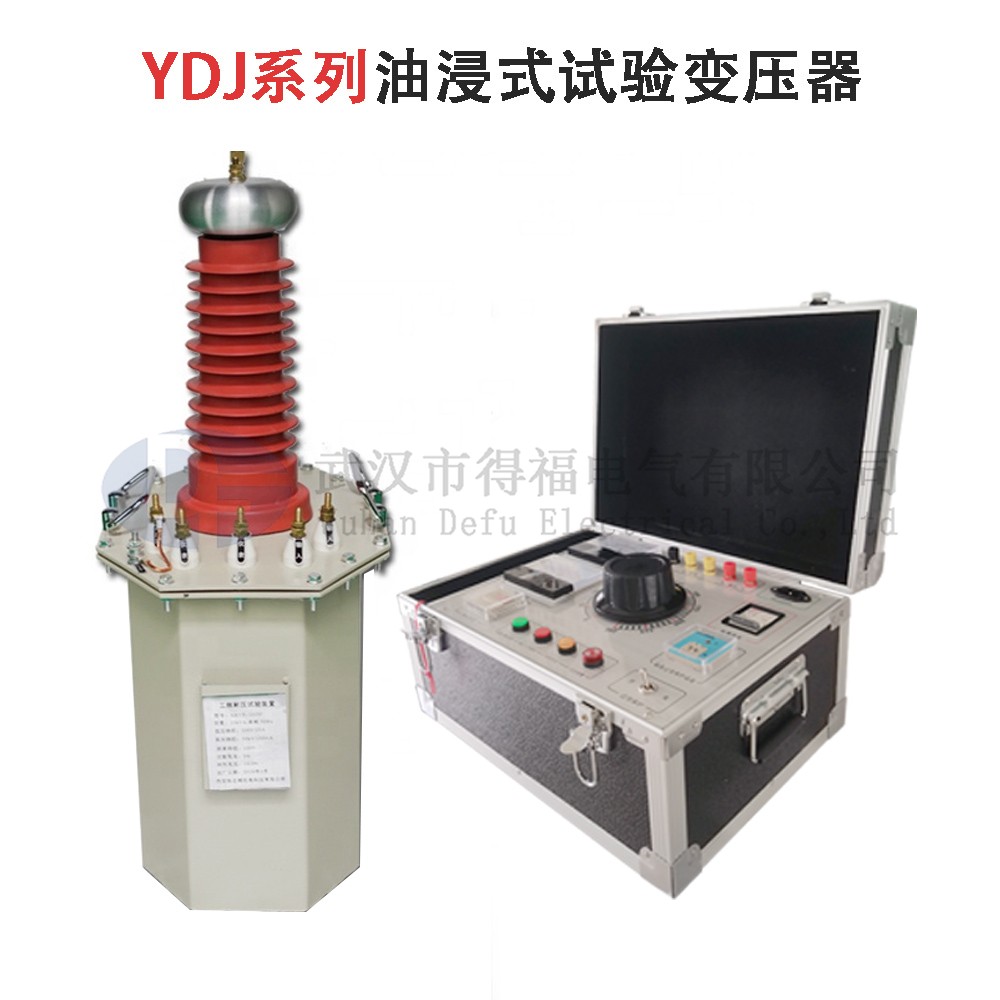

4、油浸式试验变压器

用途特点：

★试验变压器是对各类电气设备，进行预防性试验和出厂试验的一种必备设备。通过试验以便发现被试品的局部缺陷。

★高压试验变压器不能单独使用，必需和控制保护器配合使用。

★油式变压器

★控制器具有过流保护、零位启动等功能。

技术参数：

★ 额定输出容量：5kVA

★ 输出交流电压：50kV    直流70kV

★ 输出电流：60 mA

操作箱主要用途：

主要用来和各种型号的高压试验变压器配合使用。也可单独用作输出0～450V工频交流电源。

性能特点：

输入电压：AC 220V    50Hz。

输出电压：0～250V    50Hz。

输出功率：5kVA。

具有过流保护功能，保护电流可连续调整。

具有高压输出指示、低压侧或高压侧泄漏电流指示功能，精度2.5级。

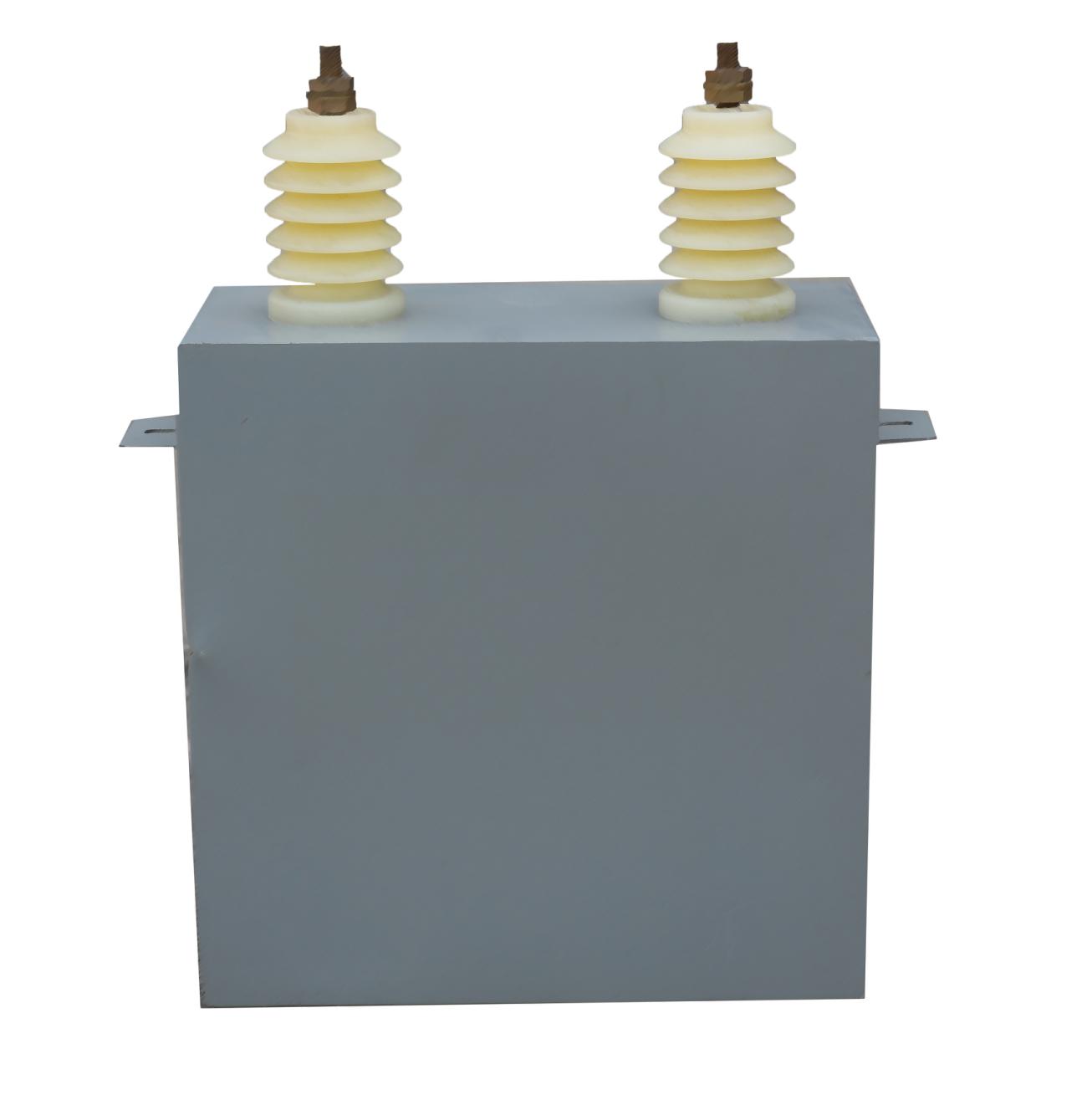

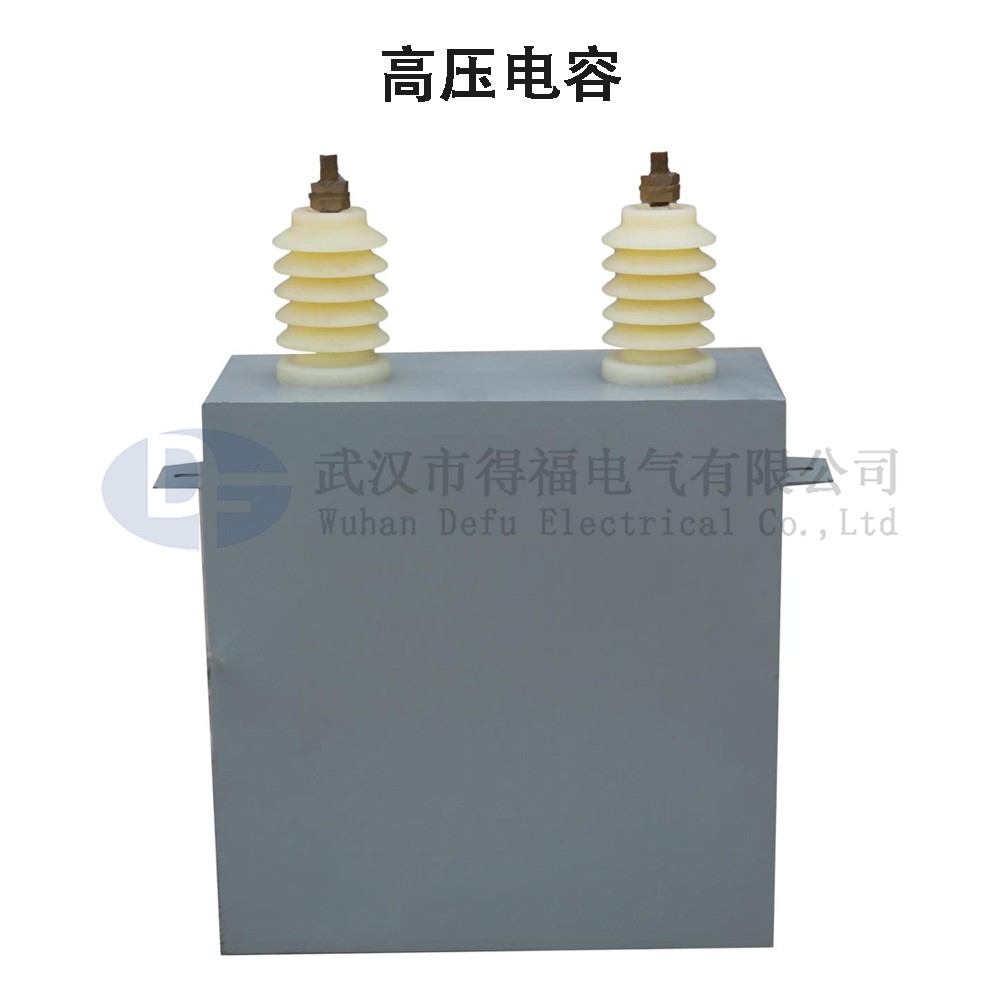

5、脉冲贮能电容器

功能特点：

主要用于各种电缆的所有高阻故障的粗测。

主要用于各种电缆所有类 型故障的精确定位。

脉冲贮能电容采用特殊高压工艺，体积小巧，安全可靠。

技术指标：

电容容量：4μF (1±10％)/35kV；

损 耗 质：不大于0.006（1kHz）

绝缘电阻：RC大于7500MΩ·uF

极间耐压：1.1-1.5Un·2s  极对壳：2Un·2s

环境温度：-25-40℃  海拔：1000m
