DF系列 电缆故障测试装置（常规款）

一、系统用途：

准确快速检测35kV及以下电压等级电力电缆的主绝缘故障;校准电缆长度;精确探测电缆埋设走向及深度。

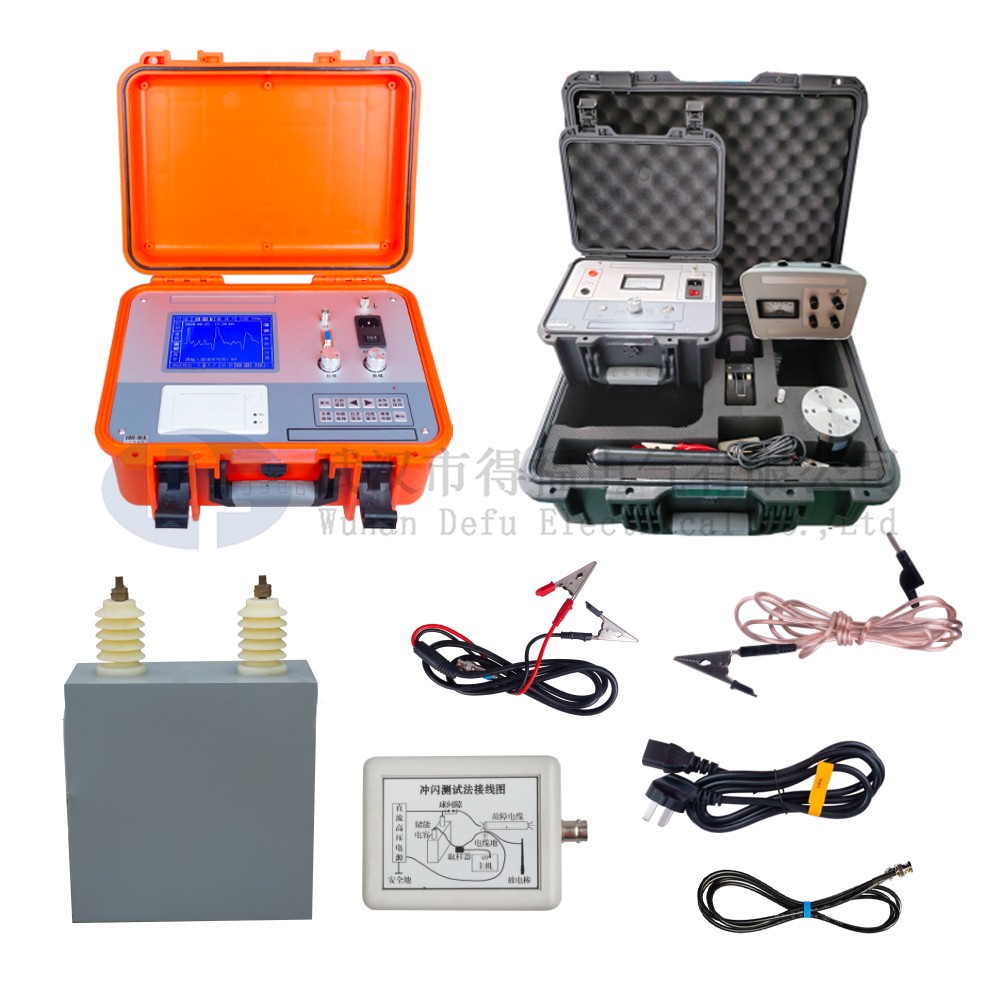

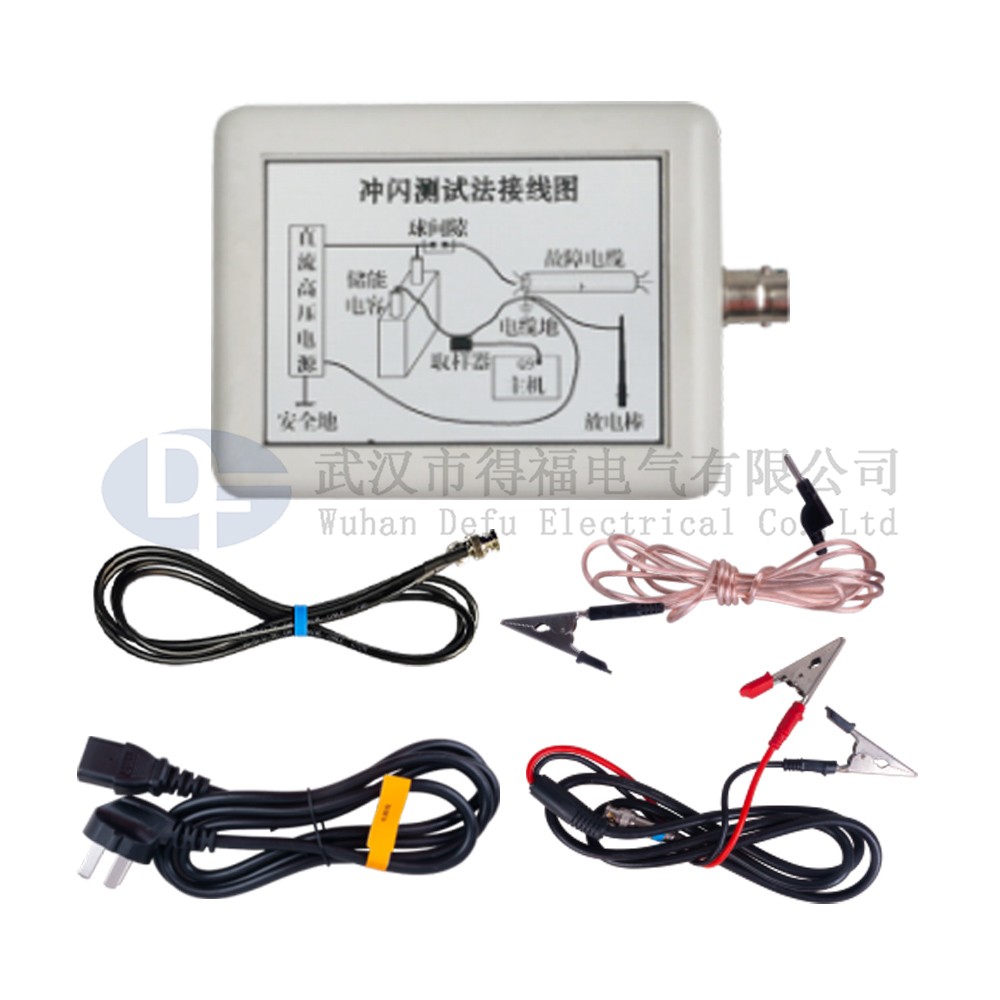

二、系统配置：

三、系统主要技术参数：

1) 单片机操作平台、按键式操作方式、微型打印机一体化设计，可随时打印测试波形及有关内容

2）系统功能：故障距离测量、故障点定位、传播速度测试、电缆路径查找

3）测试方式：低压脉冲、闪络法、音频法、声磁同步法、电磁感应法等

4）显示控制：闪测仪：5.7寸工业级LCD,内置12V/7Ah直流电源，可连续工作6小时；其它为指针表显示

5）测试范围：测试距离：60km，探测深度：2-5m

6）测量精度：粗测误差：±10m（绝对值）或1%L（相对值）

精测误差：±0.2m

7）采样频率：100MHz，最小分辨率0.5m（100m/us）

8）采样方式：全自动连续采样，决不漏掉任何一次放电波形

9）低压脉冲：宽度：0.1uS和2uS   幅度：100Vpp

10）输出功率：路径功率：100W

11）短路电流：0～100mA

12）烧穿功率：0～900J

四、系统组成部件技术说明

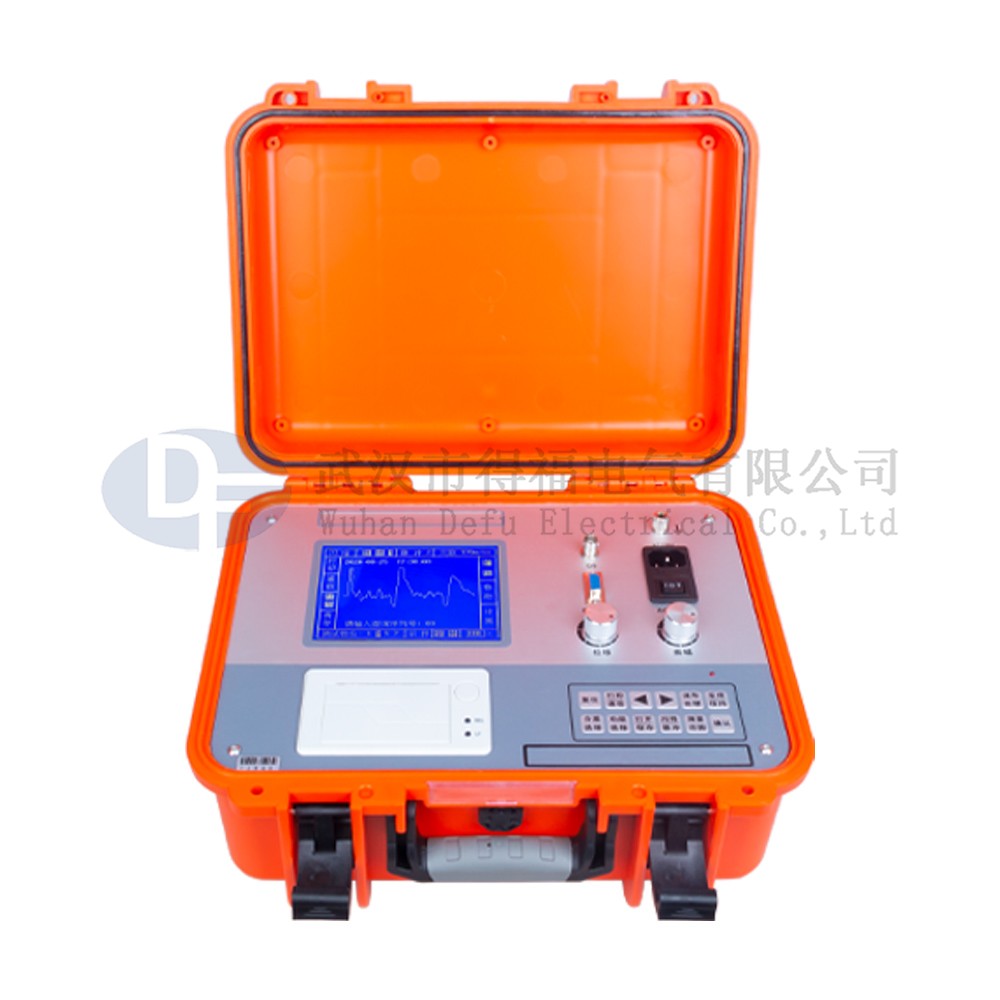

1、电缆故障测试仪

主要功能：

工业级5.7LCD显示--视野角>160°，工作温度 –25℃～+65℃；

单片机集中控制，按键式操作方式，抗干扰能力强；

具有测距、测速、测阻等功能；

微型打印机与主机一体化，可随时打印测试波形及测试报告

全自动连续采样，决不漏掉任何一次放电波形；

测试方法：闪络取样、低压脉冲取样。

主要技术指标：

脉冲幅度：100Vpp

脉冲宽度：0.1uS和2uS

测量距离：Smax：60km           Smin：15m

测量误差：粗测绝对误差：±10m  粗测相对误差：±1％L

供电方式：内置24V/7Ah直流电源，可连续工作6小时也可外接AC 220V  50Hz电源

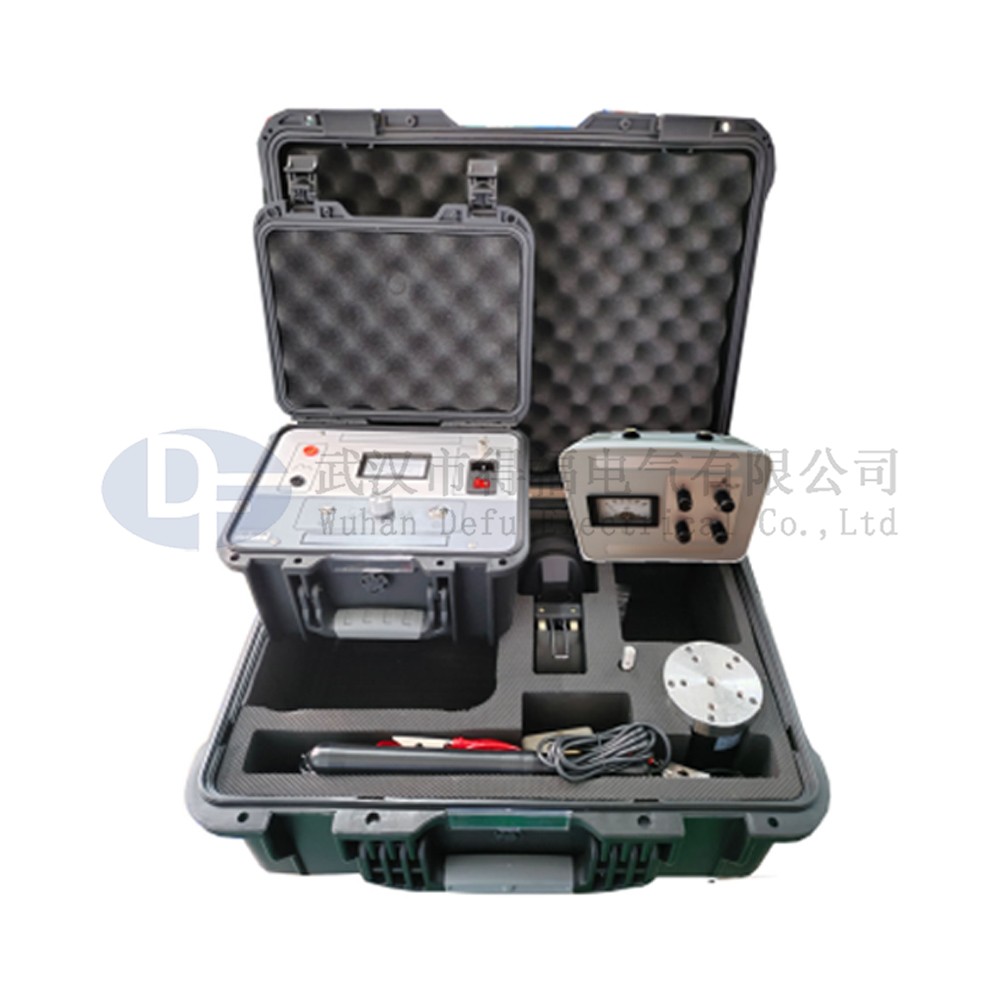

2、电缆故障定点仪

用途

电缆故障定点仪是利用声学的方法确定动力电缆故障点。借助于冲击放电发生器产生电子闪络。该电子闪络波的声磁信号经相应探头拾取并放大,由听觉和视觉判断。来确定故障点的精确位置，即完成电缆故障点粗测范围内的精确定位任务。

性能指标：

（1）可同步接收故障点放电时产生的声波和电磁波，用于确定电缆故障点位置。

（2）放大倍数，50万倍。

（3）工作电压：±9V±20%

（4）静态电流：＜10mA

（5）接收信号：故障点放电时的振动和磁场信号

（6）输出阻抗：350Ω

（7）定位精度：0.2m

3、电缆路径测试仪

用途：电缆路径仪是用于在一定范围内准确探测地埋电缆走向位置及埋设深度的专用仪器；路径探测由路径信号发生器和路径信号接收器（电缆故障定点仪）配合测试完成；通过它们之间的配合使用操作，在大概的电缆埋设范围内，对电缆路径精确定位。

主要组成

路径探测主要由路径信号发生器和接收器组成。

指标参数

a) 工作方式：继续方波信号

b) 输出信号：音频

c) 接收信号：音频

d) 工作电源：220V（1±10%） 50Hz（1±5%）；

f) 输出功率：100W

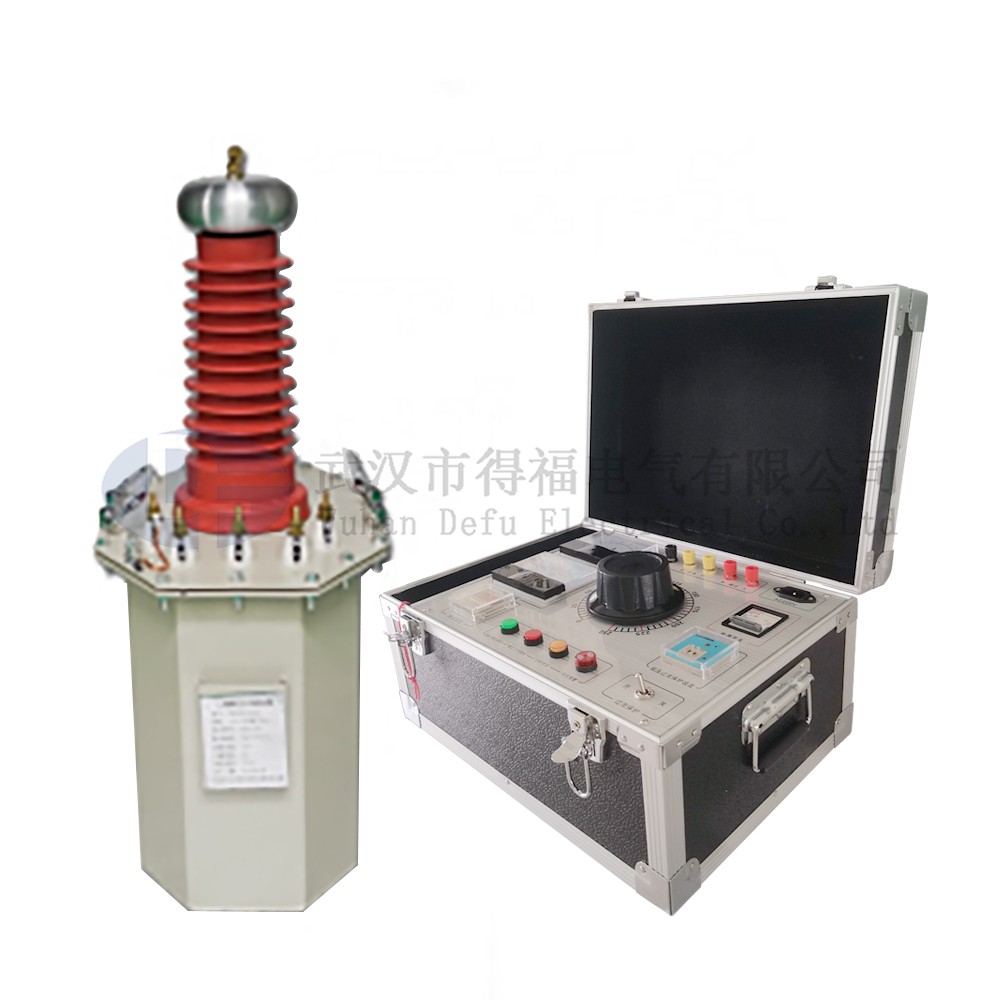

4、试验变压器

用途特点：

★试验变压器是对各类电气设备，进行预防性试验和出厂试验的一种必备设备。通过试验以便发现被试品的局部缺陷。

★试验变压器铁芯全部采用C型铁芯，在同等功率下比用插片铁芯体积小、重量轻、空载电流及空载损耗小、效率高、维护方便且费用小。

★高压试验变压器不能单独使用，必需和控制保护器配合使用。

★油式变压器

★控制器具有过流保护、零位启动等功能。

技术参数：

★ 额定输出容量：5kVA

★ 输出交流电压：50kV  直流电压:70KV

★ 输出电流：100Ma

操作箱

主要用途：

主要用来和各种型号的高压试验变压器配合使用。也可单独用作输出0～250V工频交流电源。

性能特点：

输入电压：AC 220V    50Hz。

输出电压：0～250V    50Hz。

输出功率：5kVA。

具有过流保护功能，保护电流可连续调整。

具有高压输出指示、低压侧或高压侧泄漏电流指示功能，精度2.5级。

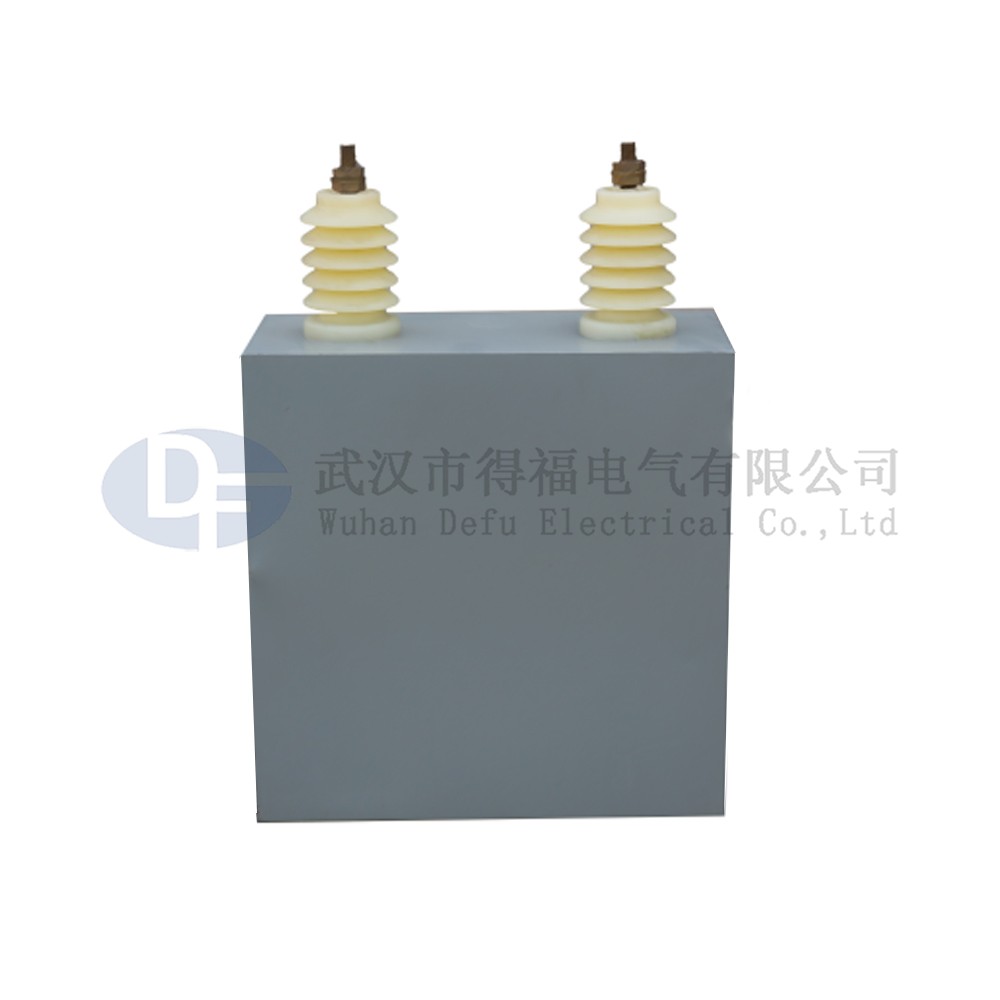

5、高压电容

功能特点：

主要用于各种电缆的所有高阻故障的粗测。

主要用于各种电缆所有类 型故障的精确定位。

脉冲贮能电容采用特殊高压工艺，体积小巧，安全可靠。

技术指标：

电容容量：2μF (1±10％)/30kV；

损 耗 质：不大于0.006（1kHz）

绝缘电阻：RC大于7500MΩ·uF

极间耐压：1.1-1.5Un·2s  极对壳：2Un·2s

环境温度：-25-40℃  海拔：1000m
